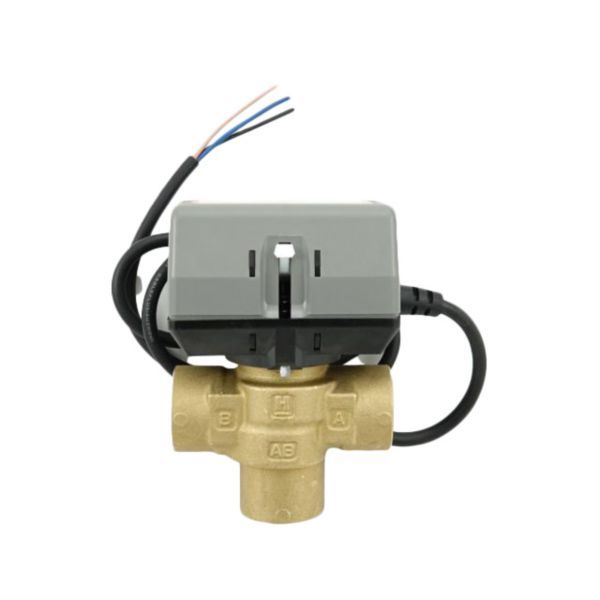

Panasonic PAW-3WYVLV-HW 3-vejsventil til varmtvandsprioritering til luft/vand VP

1.132 kr. inkl. moms

Panasonic PAW-3WYVLV-HW er en motorstyret 3-vejsventil til varmtvandsprioritering på Aquarea-anlæg, til brug ved varmtvandsbeholdere uden indbygget ventil.

  • Porte: AB fra varmepumpen, A til varmtvandsbeholderen, B til rumvarmen
  • Tilslutning: 1″ gevind på alle tre porte
  • Brug: Ved varmtvandsbeholdere uden indbygget 3-vejsventil

Levering 1–3 hverdage

Varenummer (SKU): 349002902 Kategori:

Beskrivelse

Panasonic PAW-3WYVLV-HW er en motorstyret 3-vejsventil (omskifterventil), der bruges til varmtvandsprioritering i Panasonic Aquarea luft/vand-anlæg. Port AB kommer fra varmepumpen, port A går til varmtvandsbeholderen og port B til rumvarmen. Alle tre porte har 1″ gevind, og ventilen vælges, hvor den valgte varmtvandsbeholder ikke har en 3-vejsventil indbygget.

Fordele

  • Varmtvandsprioritering: Ventilen skifter, om vandet fra varmepumpen går til varmtvandsbeholderen eller til rumvarmen.
  • Beholdere uden indbygget ventil: Panasonic angiver PAW-3WYVLV-HW som valgmulighed til de varmtvandsbeholdere, der ikke selv har en 3-vejsventil.
  • Styring: Ventilen tilsluttes anlæggets eltilslutning, så omskiftningen følger varmepumpens varmtvandsprioritering.

Passer den til dit anlæg?

Bruges til

  • Motorstyret 3-vejs omskifterventil til varmtvandsprioritering i Panasonic Aquarea luft/vand-anlæg: port AB fra varmepumpen, A til varmtvandsbeholderen og B til rumvarmen.
  • Bruges, hvor den valgte varmtvandsbeholder ikke har en 3-vejsventil indbygget.

Sådan vælger du

Montering

  • Monteres i fremløbet fra varmepumpen og tilsluttes varmepumpens styring: AB fra varmepumpen, A til varmtvandsbeholderen, B til rumvarmen.
  • 1″ gevind på alle tre porte.

Sådan virker den

Ifølge Panasonics designpakke kommer vandet fra varmepumpen ind i port AB, port A fører til varmtvandsbeholderen og port B til rumvarmen. Designpakken beskriver ventilen som åben for brugsvand og lukket for rumvarme, og Panasonic skriver, at anlæggene har varmtvandsprioritering, så ventilen virker som omskifterventil.

Til installatøren
  • Tilslutninger: 1″ gevind på portene AB, A og B. Kv-værdi 7,7 m³/h.
  • Driftsgrænser: Maks. 20 bar statisk tryk og maks. 100 bar ved trykstød; driftstemperatur 1–95 °C; omgivelsestemperatur maks. 65 °C.
  • El: 230 V motor med 1 meter kabel.
  • Brug: Vælges ved varmtvandsbeholdere uden indbygget 3-vejsventil, fx PAW-TA20C1E5STD og PAW-TA15C1E5. Panasonic angiver PAW-3WYVLV-HW, CZ-NV1 eller CZ-NV2 som valgmuligheder til beholderne; CZ-NV1 og CZ-NV2 er sæt, der monteres inde i hydrokittet.

Tilbehør

Ofte stillede spørgsmål

Hvornår skal jeg bruge ventilen?
Når den valgte varmtvandsbeholder ikke har en 3-vejsventil indbygget. Panasonic angiver ventilen som valgmulighed til blandt andet PAW-TA20C1E5STD og PAW-TA15C1E5.

Hvordan vendes portene?
AB tilsluttes fremløbet fra varmepumpen, A går til varmtvandsbeholderen og B til varmeanlægget.

Hvordan tilsluttes ventilen elektrisk?
Motoren kører på 230 V og har et 1 meter langt kabel.

Hvad er ventilens driftsgrænser?
Maks. driftstryk er 20 bar statisk (100 bar ved trykstød), og driftstemperaturen er 1–95 °C.

Dokumentation

Tekniske data fra producentens officielle materiale (www.panasonicproclub.com). Ret til ændringer forbeholdes.

Specifikationer

Type3-vejs omskifterventil med motor
ModelPAW-3WYVLV-HW
Producentens varenr.PAW-3WYVLV-HW
Tilslutning1" gevind (porte AB, A, B)
Kvs7,7 m³/h
Maks. driftstryk20 bar (statisk), 100 bar (trykstød)
Medietemperatur1–95 °C
OmgivelsestemperaturMaks. 65 °C
Forsyningsspænding230 V
Kabellængde1 m
Mærke
Varenummer349002902
EAN4010869357692
Vægt0,942 kg
