Beskrivelse
Sonniger GUARD 150W er et 1,5 m langt luftgardin med vandbåren varmeflade. Det monteres over indgangen og lægger en luftstrøm, der begrænser varmetabet, og kan monteres op til 4 m over gulvet. Ved vand 90/70 °C yder det 20–29 kW, og luftmængden er op til 3600 m³/h på højeste hastighed. Tilslutningen er 1/2″ udvendigt gevind (G 1/2).
Fordele
- Mindre varmetab: Luftstrømmen lægger sig som en barriere over den åbne dør, så varmen bliver inde om vinteren.
- Tre hastigheder: Ventilatoren har en indbygget 3-trins motor, så luftstrømmen kan tilpasses døråbningen.
- Flere monteringsmuligheder: Kan monteres vandret under loft eller på væg, eller lodret ved siden af døren.
- Styring: Kan styres med Comfort- eller Intelligent Wi-Fi-panel og kobles til en dørkontakt, der tænder og slukker gardinet, når døren åbnes eller lukkes.
Passer den til dit anlæg?
Bruges til
- Luftgardin over indgange i bygninger af mellem og stor størrelse med en monteringshøjde på 4 m – Sonniger nævner supermarkeder og store butiksarealer, bilforhandlere og servicestationer samt sports- og udstillingshaller.
- Vandbåren varmeflade, der tilsluttes bygningens varmeanlæg.
Sådan vælger du
- Denne variant: GUARD 150W, længde 1,5 m, 20–29 kW (90/70 °C), op til 3600 m³/h.
- GUARD 100W, 1 m, 10–16 kW ved vand 90/70 °C
- GUARD 200W, 2 m, 25–40 kW ved vand 90/70 °C

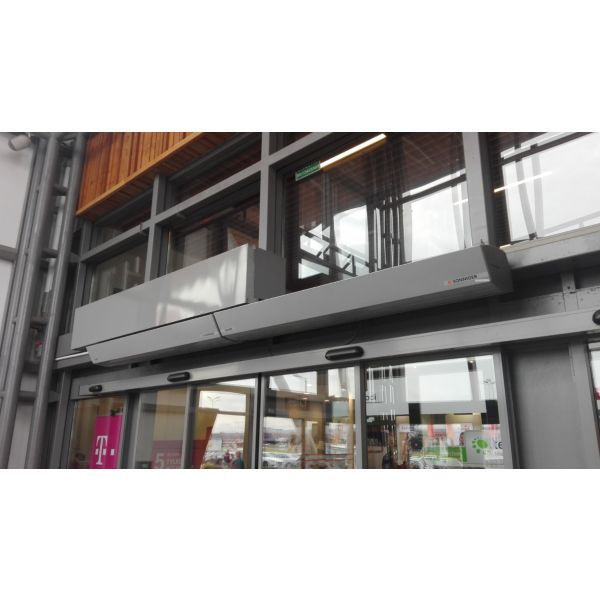

- Ved bredere døråbninger kan flere gardiner af samme type monteres i forlængelse af hinanden, så luftstrømmen bliver uafbrudt.
- Styring: Sonniger Panel Comfort (rumtermostat og 3 hastigheder)
- Styring med ugeprogram og BMS: Sonniger Panel Intelligent Wi-Fi
- 2-vejs vandventil til GUARD: Sonniger Guard ventil lige 1/2″
- Dørkontakt, der tænder/slukker gardinet efter døren: Sonniger Guard dørkontakt
- Ophæng: Sonniger Guard vandret beslag (sæt á 2 stk.)
- Lodret montering: Sonniger Guard vertikal beslag (sæt á 2 stk.)
Montering
- Tilslutning: 1/2″ udvendigt gevind (G 1/2) på begge studse. Monter manuelle afspærringsventiler på begge, og en magnetventil på afgangen (retur), hvis der monteres automatik.
- Monteres over indgangen på væg eller under loft eller lodret ved siden af døren med vertikale beslag. Enheden skal stå i vater, og ind- og udblæsning må ikke blokeres.
- El-tilslutning skal udføres af en autoriseret elinstallatør.
- Medfølger: Brugsanvisning (Operation and Maintenance Documentation), Garantibevis.
- Medfølger ikke: Vægbeslag og loftbeslag til montering (sælges som tilbehør), Tilkabel og hovedafbryder, Automatik/styring, hvis bestilt (leveres i separat pakke).
Til installatøren
- Ydelse: 20–29 kW ved vand 90/70 °C og indblæsningsluft 0 °C; manualen har flere driftspunkter.
- Rumtemperatur: Luftgardinet er beregnet til rum med -10…40 °C og må ikke bruges ved relativ luftfugtighed over 80 %.
- Forbudte omgivelser: Må ikke bruges i rum med brandfarlige eller brændbare stoffer, biologiske stoffer eller i luft med korroderende indhold.
- Jordforbindelse: Må ikke bruges uden korrekt jordforbindelse, og jordstikket må ikke forbindes til vandrør, gasrør, lynafledere eller telefon- og antennenet.
- Efter kold transport: Har temperaturen under transporten været under frysepunktet, skal der ventes mindst 3 timer, før enheden tilsluttes strøm.
- Frostsikring: Veksleren kan tage skade, hvis rumtemperaturen kommer under 0 °C; der skal tilsættes frostvæske, som passer til veksleren og anlæggets øvrige materialer.
- Afstand mellem beslag: 1295 mm (2 beslag), og mindste afstand til gulv er 100 mm.
- Fjernvarme: Tilsluttes gardinet et fjernvarmenet uden blandesløjfe, kræver producenten et vandfilter.
Varmeydelse GUARD 150W ved indblæsningsluft 0 °C, 3600 m³/h (hastighed III)
| Vand frem/retur °C | Varmeydelse kW | Udblæsningstemp. °C | Vandflow m³/h | Tryktab kPa |
|---|---|---|---|---|
| 50/30 | 12,9 | 9,9 | 0,6 | 5,0 |
| 60/40 | 18,2 | 14,0 | 0,8 | 8,8 |
| 70/50 | 23,2 | 17,8 | 1,0 | 13,1 |
Data fra producentens manual (HEAT OUTPUT RANGES GUARD W). Manualen har også værdier for indblæsningsluft 5-20 °C.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Sonniger monteringsbeslag til GUARD-luftgardiner, vandret montering, sæt á 2 stk222 kr. inkl. moms+
Sonniger monteringsbeslag til GUARD-luftgardiner, lodret montering, sæt á 2 stk246 kr. inkl. moms+
Sonniger Guard dørkontakt586 kr. inkl. moms+
Sonniger Guard Ventil lige 1/2''139 kr. inkl. moms+
Sonniger Panel COMFORT med termostat (WAA0054N)367 kr. inkl. moms+
Sonniger Panel INTELLIGENT Wi-Fi styrepanel881 kr. inkl. moms+
Sonniger Splitter Multi 6 Styring af op til seks varmeventilatorer1.464 kr. inkl. moms+
Ofte stillede spørgsmål
Kan det monteres lodret ved siden af døren?
Ja. Med de vertikale beslag kan gardinet monteres lodret med motoren opad eller nedad. Det skal altid hænge helt vandret eller helt lodret.
Hvad kræves ved tilslutning til fjernvarme?
Tilslutningen sker med 1/2″ udvendigt gevind (G 1/2). Uden blandesløjfe kræver producenten et vandfilter, og der skal sidde afspærringsventiler på begge studse.
Hvor mange gardiner kan ét panel styre?
Et Comfort-panel eller et Intelligent-panel kan styre op til 2 stk. GUARD. Med Splitter Multi 6 kan op til 6 stk. styres.
Følger der monteringsbeslag med?
Nej. Sonniger angiver pakkens indhold som enheden, manualen og garantien – vægbeslag og loftbeslag sælges separat som tilbehør. Tilkabel og hovedafbryder er heller ikke en del af enheden.
Dokumentation
- Brochure Produktbrochure Sonniger 2023 PDF · 1,4 MB
- Brugervejledning Teknisk manual GUARD PDF · 3,1 MB
Tekniske data fra producentens officielle materiale (www.sonniger.com). Ret til ændringer forbeholdes.
