Beskrivelse

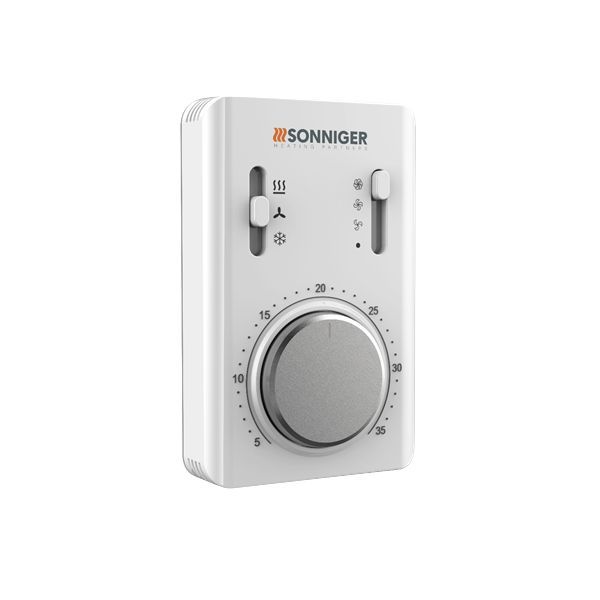

Sonniger Panel COMFORT er et betjeningspanel med rumtermostat og omskifter til tre ventilatorhastigheder til HEATER CONDENS-varmeventilatorer og GUARD-luftgardiner. Panelet har driftsformerne varme, ventilation og køl; i varmedrift giver termostaten driftssignal til ventilens aktuator og ventilatoren, og ventilen lukker for vandet, når den indstillede temperatur er nået. Ét panel kan styre op til 6 HEATER CONDENS CR ONE, 3 HEATER CONDENS CR1, CR2 og CR3, 2 HEATER CONDENS MAX eller 2 GUARD.
Fordele
- Rumtermostat: Ét panel styrer rumtermostat og hastighedsregulering i samme enhed.
- Sommerventilation: Kan ventilere uden at tænde varmen, når det er varmt udenfor.
- Ventilstyring: Panelet styrer også ventilens aktuator, så varmefladen lukker, når der ikke er behov for varme.
- Flere enheder: Et panel kan styre flere varmeventilatorer eller luftgardiner, og med splitter MULTI 6 kan endnu flere tilsluttes.
Passer den til dit anlæg?
Bruges til
- Styring af Sonniger HEATER CONDENS-varmeventilatorer og GUARD-luftgardiner med vandbåren varmeflade.
Sådan vælger du
- Denne variant: Panel COMFORT med manuel hastighedsregulering.
- Med betjening fra mobilapp, ugeprogram og BMS: Panel INTELLIGENT
Montering
- Forsynes med 230 V og forbindes til ventilatoren og ventilens aktuator; ventilen monteres på varmefladens returstuds.
Til installatøren
- Driftsformer: OFF-I-II-III regulerer hastigheden; HEAT giver driftssignal til aktuator og ventilator, og ventilatoren standser og ventilen lukker for vandet, når den indstillede temperatur er nået; FAN kører enhedens ventilator efter termostaten, uden at ventilerne arbejder; COOL giver driftssignal til aktuator og ventilator, og enheden starter, når den indstillede temperatur er nået.
- Jumper SR1/SR1 CONST: Ventilatoren kan sættes til at køre uafhængigt af termostaten; ved ren ventilstyring styres kun ventilerne af temperaturen.
- Splitter MULTI 6: Styrer op til 6 HEATER CONDENS/HEATER CONDENS MAX eller 12 HEATER CONDENS ONE fra ét panel. Flere splittere kan forbindes, maksimalt 10 stk.; i den første skal stikket DS-N være åbent, i de følgende lukket.
- Anlægget er klar til start, når forbindelserne mellem termostat og ventilaktuator er lavet, termostaten er forsynet med 230 V, og ventilatormotoren forsynes fra hastighedsregulatoren.
Se alle tekniske specifikationer →
Passer til
- Sonniger HEATER CONDENS CR ONE
- Sonniger HEATER CONDENS CR1
- Sonniger HEATER CONDENS CR2
- Sonniger HEATER CONDENS CR3
- Sonniger HEATER CONDENS CR2 MAX
- Sonniger HEATER CONDENS CR3 MAX
- Sonniger HEATER CONDENS CR4 MAX
- Sonniger GUARD 100W
- Sonniger GUARD 150W
- Sonniger GUARD 200W
Tilbehør
Sonniger Splitter Multi 6 Styring af op til seks varmeventilatorer1.464 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor mange enheder kan ét panel styre?
Op til 6 HEATER CONDENS CR ONE, 3 HEATER CONDENS CR1, CR2 og CR3, 2 HEATER CONDENS MAX eller 2 GUARD. Med splitter MULTI 6 kan flere enheder styres fra ét panel.
Skal jeg bruge en app?
Nej. Panel COMFORT reguleres manuelt på panelet med kontakten OFF-I-II-III og driftsformerne HEAT, FAN og COOL. Betjening fra mobilapp, ugeprogram og BMS-kommunikation hører til Panel INTELLIGENT.
Kan jeg ventilere uden at tænde varmen?
Ja, med driftsformen FAN kører enhedens ventilator efter termostaten, uden at ventilerne arbejder.
Hvordan tilsluttes panelet?
Panelet forsynes med 230 V og forbindes til varmeventilatorens eller luftgardinets ventilator og ventilens aktuator; ventilen monteres på varmefladens returstuds.
