Beskrivelse

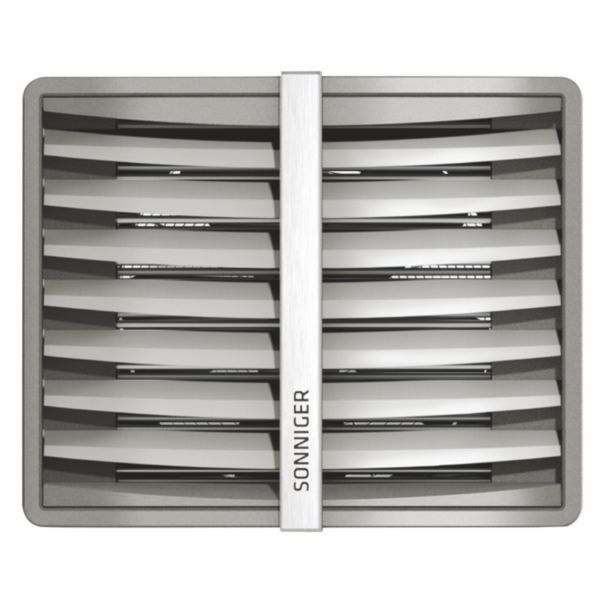

Sonniger HEATER CONDENS CR ONE er en vandbåren varmeventilator til fx produktions- og lagerhaller, bilforhandlere, sportshaller og butikker. Serien er udviklet til lave vandtemperaturer fra fx kondenserende kedler og varmepumper. CR ONE har et foreslået ydelsesområde på 5–25 kW ved vandtemperaturer 50/30–120/90 °C og indblæsningsluft 0 °C (3. hastighed), og en maks. luftmængde på 1600 m³/h ved 3. hastighed.
Fordele
- Varmeflade: Kobberrør med aluminiumslameller giver høj udblæsningstemperatur, selv når det tilførte vand er koldt.
- Ydelsesområde: Enheden dækker et bredt ydelsesområde – varmeydelsen ved de enkelte vandtemperaturer står i specifikationerne.
- Montage: Enheden kan monteres på væg i tre faste vinkler eller i loftet, og med fleksible slanger kan den drejes til siderne.
- Vedligehold: Studsene har udluftning og aftapning, og veksleren rengøres med trykluft gennem luftudgangen uden at skulle afmonteres.
- Styring: Kan styres med Comfort- eller Intelligent Wi-Fi-panel (tilbehør, bestilles separat); med Splitter MULTI 6 kan flere enheder køre fra ét panel.
Passer den til dit anlæg?
Bruges til
- Opvarmning og ventilation af små og mellemstore bygninger: Sonniger nævner produktions- og lagerhaller, bilforhandlere og servicestationer, sportshaller, kirker, butikker og engroshandel, landbrugsbygninger og udstillingsarealer.
- Tilsluttes vandbåren varme med lav vandtemperatur, fx kondenserende kedler og industrielle varmepumper.
Sådan vælger du
- Denne variant: HEATER CONDENS CR ONE – foreslået ydelse 5–25 kW (vand 50/30–120/90 °C, luft 0 °C, 3. hastighed), tilslutning ½”.
- HEATER CONDENS CR1 – foreslået ydelse 10–35 kW (vand 50/30–120/90 °C, luft 0 °C, 3. hastighed)
- HEATER CONDENS CR2 – foreslået ydelse 15–50 kW (vand 50/30–120/90 °C, luft 0 °C, 3. hastighed)
- HEATER CONDENS CR3 – foreslået ydelse 20–70 kW (vand 50/30–120/90 °C, luft 0 °C, 3. hastighed)
- HEATER CONDENS CR2 MAX – foreslået ydelse 25–70 kW (vand 50/30–120/90 °C, luft 0 °C, 3. hastighed)
Montering
- Overvej adgang til vedligeholdelse, vand- og elinstallation og en hensigtsmæssig luftfordeling i rummet, før enheden placeres.
- Ved loftmontering kan udluftning af enheden være vanskelig; Sonniger anbefaler at placere udluftningen i rørføringens højeste punkt.
- Styring bestilles separat: Sonniger Panel Comfort – termostat og 3-trins hastighedsvælger
- Styring bestilles separat: Sonniger Panel Intelligent Wi-Fi – ugeprogram, app-styring og BMS (Modbus)
- Styring bestilles separat: Sonniger Splitter Multi 6 – styring af flere enheder fra ét panel
- Medfølger: Brugsanvisning, Garantibevis, 2 udskiftelige farveindsatser.
- Medfølger ikke: Fødekabel, Hovedafbryder, Sikring.
Til installatøren
- Reguleringspanel: Comfort-panel kan styre op til 6 stk. CR ONE (3 stk. CR1-3), Intelligent Wi-Fi-panel op til 4 stk. CR ONE (2 stk. CR1-3). Splitter MULTI 6 kan styre op til 12 stk. HEATER CONDENS ONE (eller 6 stk. HEATER CONDENS/MAX) fra ét Comfort- eller Intelligent-panel. Panelerne bestilles separat.
- Veksler: Ingen brandsikringsenhed. Veksleren kan tage skade, hvis rumtemperaturen kommer under 0 °C – der skal tilsættes frostvæske i vandkredsen, og frostvæsken skal passe til kobber og anlæggets øvrige materialer, fortyndet efter frostvæskeproducentens anvisning.
- Fjernvarme: Ved tilslutning til fjernvarme skal der bruges strengregulering.
- El-installation: Fødekabel, hovedafbryder og sikring medfølger ikke og skal tilsluttes efter el-diagrammet af en autoriseret installatør.
- Placering: Frihøjde 200 mm til siderne og 300 mm bag ventilatoren (ventilatorsiden) skal holdes fri for korrekt funktion.
- Montagevinkler: Vægbeslaget giver montage i 0°, 30° eller 60°. Ved loftmontering bruges M8-monteringspinde, der ikke må skrues dybere end 20 mm ind i rammen.
- Drejning til siderne med fleksible slanger: maks. 68° for CR ONE.
- Vandtilslutning: Afspærringsventiler bør monteres på begge studse, så enheden kan lukkes af. Ved automatik med magnetventil monteres ventilen på afgangen.
Se alle tekniske specifikationer →
Varianter
- HEATER CONDENS CR1 – foreslået ydelse 10–35 kW (vand 50/30–120/90 °C, luft 0 °C, 3. hastighed)
- HEATER CONDENS CR2 – foreslået ydelse 15–50 kW (vand 50/30–120/90 °C, luft 0 °C, 3. hastighed)
- HEATER CONDENS CR3 – foreslået ydelse 20–70 kW (vand 50/30–120/90 °C, luft 0 °C, 3. hastighed)
- HEATER CONDENS CR2 MAX – foreslået ydelse 25–70 kW (vand 50/30–120/90 °C, luft 0 °C, 3. hastighed)
- HEATER CONDENS CR3 MAX – foreslået ydelse 35–95 kW (vand 50/30–120/90 °C, luft 0 °C, 3. hastighed)
- HEATER CONDENS CR4 MAX – foreslået ydelse 40–120 kW (vand 50/30–120/90 °C, luft 0 °C, 3. hastighed)
Tilbehør
Sonniger Panel COMFORT med termostat (WAA0054N)367 kr. inkl. moms+
Sonniger Panel INTELLIGENT Wi-Fi styrepanel881 kr. inkl. moms+
Sonniger Splitter Multi 6 Styring af op til seks varmeventilatorer1.464 kr. inkl. moms+
Ofte stillede spørgsmål
Kan den bruges med varmepumpe eller kondenserende kedel?
Ja. Sonniger skriver, at HEATER CONDENS er en løsning, der er beregnet til at blive koblet på varmekilder med lav vandtemperatur, fx kondenserende kedler og industrielle varmepumper.
Hvor mange enheder kan ét panel styre?
Et Comfort-panel kan styre op til 6 stk. CR ONE, et Intelligent Wi-Fi-panel op til 4 stk. Med Splitter MULTI 6 kan op til 12 stk. HEATER CONDENS ONE køre fra ét panel.
Skal der frostvæske i anlægget?
Veksleren har ingen brandsikringsenhed og kan tage skade, hvis rumtemperaturen kommer under 0 °C. Producenten foreskriver frostvæske, der passer til kobber og anlæggets øvrige materialer.
Følger der styring med?
Nej. Comfort-panelet, Intelligent Wi-Fi-panelet og Splitter MULTI 6 bestilles separat; automatikken leveres i en særskilt pakke. Fødekabel, hovedafbryder og sikring er heller ikke med i sættet.
Dokumentation
- Brochure Produktbrochure Sonniger 2023 PDF · 1,4 MB
- Brugervejledning Teknisk manual HEATER CONDENS PDF · 3,4 MB
Tekniske data fra producentens officielle materiale (www.sonniger.com). Ret til ændringer forbeholdes.
