Beskrivelse

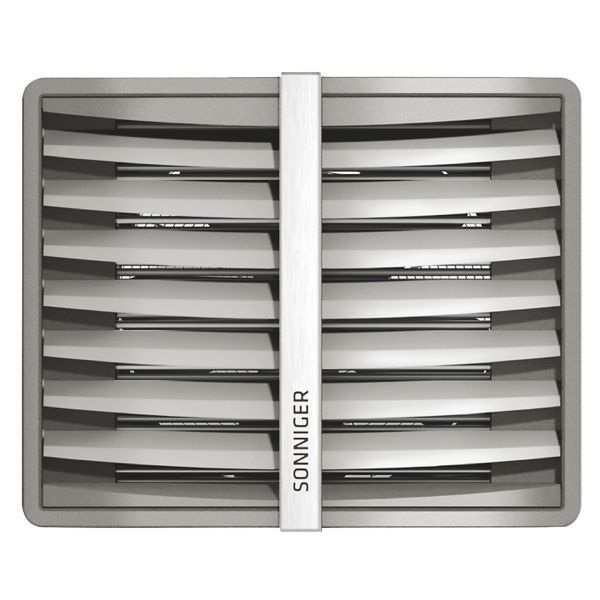

Sonniger HEATER CONDENS CR3 MAX er en vandbåren varmeventilator til opvarmning af store rum som produktions- og lagerhaller, bilforhandlere, sportshaller og butikker. Serien er udviklet til lave vandtemperaturer fra fx kondenserende kedler og varmepumper: ved 70/50 °C yder CR3 MAX 53 kW, og det foreslåede ydelsesområde er 35–95 kW (vand 50/30–120/90 °C, luft 0 °C, 3. hastighed). Den har en maksimal luftmængde på 5600 m³/h og tilslutning 3/4″.
Fordele
- Bygget til lav vandtemperatur: Sonniger har udviklet serien til kondenserende kedler og industrielle varmepumper.
- Tre hastigheder: Aksialventilatoren har indbygget 3-trins hastighedsregulering, så luftmængden kan tilpasses rummet.
- Flere monteringsvinkler: Vægbeslaget kan vinkles, og med fleksible slanger kan enheden også drejes til siderne.
- Rengøring uden afmontering: Veksleren kan renses med trykluft gennem luftudgangen, og studsene har både udluftning og aftapning.
- Kabinet i EPP: Kabinettet er af modstandsdygtigt ekspanderet polypropylen med regulerbare lameller.
Passer den til dit anlæg?
Bruges til
- Opvarmning af små og mellemstore bygninger: produktions- og lagerhaller, bilforhandlere og servicestationer, sportshaller, kirker, butikker og engroshandel, landbrugsbygninger og udstillingslokaler.
- Til lave vandtemperaturer – fx fra kondenserende kedler og industrielle varmepumper.
Sådan vælger du
- Denne variant: HEATER CONDENS CR3 MAX, foreslået varmeydelse 35–95 kW (vand 50/30–120/90 °C, luft 0 °C, 3. hastighed), 53 kW ved 70/50 °C og maks. luftmængde 5600 m³/h.
- HEATER CONDENS CR ONE – 5–25 kW (vand 50/30–120/90 °C), 1600 m³/h
- HEATER CONDENS CR1 – 10–35 kW (vand 50/30–120/90 °C), 3900 m³/h
- HEATER CONDENS CR2 – 15–50 kW (vand 50/30–120/90 °C), 3350 m³/h
- HEATER CONDENS CR3 – 20–70 kW (vand 50/30–120/90 °C), 2950 m³/h
- HEATER CONDENS CR2 MAX – 25–70 kW (vand 50/30–120/90 °C), 5700 m³/h
- HEATER CONDENS CR4 MAX – 40–120 kW (vand 50/30–120/90 °C), 5100 m³/h
- Sonniger Panel Comfort – termostat og 3-trins hastighedsvælger
- Sonniger Panel Intelligent Wi-Fi – ugeprogram, app-styring og BMS (Modbus)
- Sonniger Splitter Multi 6 – styring af flere enheder fra ét panel
- Vælg antal og størrelse af aggregater ud fra bygningens varmetab og den fremløbstemperatur, varmekilden leverer – ydelsen falder ved lavere vandtemperatur.
Montering
- Monteres på væg eller loft; ved loftmontering bør udluftningen placeres på rørføringens højeste punkt.
- Montér manuelle afspærringsventiler på begge studse; en 2-vejs vandventil med aktuator monteres på returstudsen. Sikr studsene mod vridning, når rørene tilsluttes.
- Installation og el-tilslutning skal udføres af kvalificerede personer med de nødvendige autorisationer.
- Kommer rumtemperaturen under 0 °C, foreskriver Sonniger frostvæske, der passer til kobber og anlæggets øvrige materialer.
- Medfølger: Brugsanvisning (Operation and Maintenance Documentation), Garantibevis.
- Medfølger ikke: Monteringspins til loftmontage, Tilkabel og hovedafbryder, Automatik/styring, hvis bestilt (leveres i separat pakke).
Til installatøren
- Rørrækker: Varmefladen har 3 rørrækker (kobber/aluminium).
- Luftkast: 25 m ved vandret udblæsning og lufthastighed 0,5 m/s.
- Arbejdstryk: Maks. 1,6 MPa.
- Frihøjde: Mindst 200 mm til siderne og 300 mm bag ventilatoren.
- Monteringsvinkler: Vægbeslaget kan monteres i 0°, 30° eller 60°; med fleksible slanger er den maksimale drejning til siderne 70° for HEATER CONDENS MAX.
- Brandsikring: Varmefladen er ikke forsynet med brandsikring.
- Fjernvarme: Ved tilslutning til fjernvarme skal der bruges en strengregulering.
- El-dele: Tilkabel og hovedafbryder er ikke en del af enheden.
- Monteringspins til loftmontage medfølger ikke – de bestilles separat.
- Bestilles automatik/ekstern styring til enheden, leveres den i en separat pakke.
Se alle tekniske specifikationer →
Varianter
- HEATER CONDENS CR ONE – 5–25 kW (vand 50/30–120/90 °C), 1600 m³/h
- HEATER CONDENS CR1 – 10–35 kW (vand 50/30–120/90 °C), 3900 m³/h
- HEATER CONDENS CR2 – 15–50 kW (vand 50/30–120/90 °C), 3350 m³/h
- HEATER CONDENS CR3 – 20–70 kW (vand 50/30–120/90 °C), 2950 m³/h
- HEATER CONDENS CR2 MAX – 25–70 kW (vand 50/30–120/90 °C), 5700 m³/h
- HEATER CONDENS CR4 MAX – 40–120 kW (vand 50/30–120/90 °C), 5100 m³/h
Tilbehør
Sonniger Panel COMFORT med termostat (WAA0054N)367 kr. inkl. moms+
Sonniger Panel INTELLIGENT Wi-Fi styrepanel881 kr. inkl. moms+
Sonniger Splitter Multi 6 Styring af op til seks varmeventilatorer1.464 kr. inkl. moms+
Ofte stillede spørgsmål
Kan den bruges med varmepumpe eller kondenserende kedel?
Ja. Serien er udviklet til lave vandtemperaturer. Ved 50/30 °C og indblæsningsluft 0 °C angiver producenten 32 kW for CR3 MAX.
Hvor mange enheder kan ét panel styre?
Et Comfort-panel kan styre op til 2 stk. CR3 MAX, et Intelligent Wi-Fi-panel kun 1 stk. Med Splitter Multi 6 kan op til 6 stk. kobles på det samme Comfort- eller Intelligent-panel.
Skal der frostvæske i anlægget?
Veksleren kan tage skade, hvis rumtemperaturen kommer under 0 °C. Producenten foreskriver frostvæske, der passer til kobber og anlæggets øvrige materialer.
Hvad ligger der i kassen?
Enheden, brugsanvisningen og garantibeviset. Monteringspins til loftmontage følger ikke med, og tilkabel og hovedafbryder er ikke en del af enheden. Bestilles automatik, leveres den i en separat pakke.
Dokumentation
- Brochure Produktbrochure Sonniger 2023 PDF · 1,4 MB
- Brugervejledning Teknisk manual HEATER CONDENS PDF · 3,4 MB
Tekniske data fra producentens officielle materiale (www.sonniger.com). Ret til ændringer forbeholdes.
