Beskrivelse

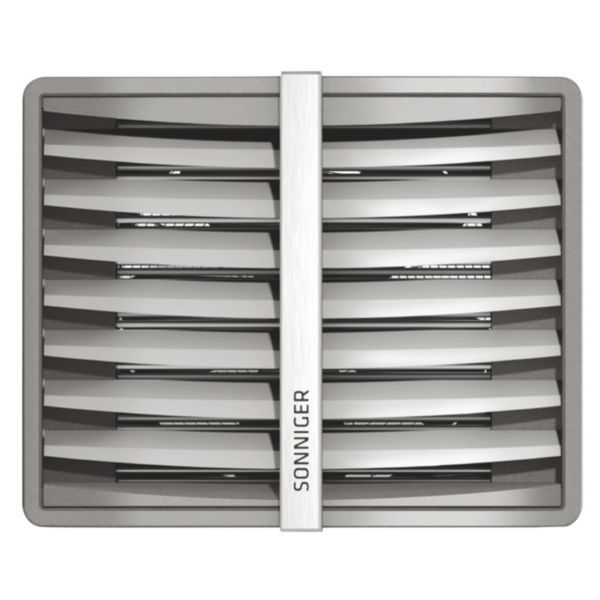

Sonniger HEATER CONDENS CR3 er en vandbåren varmeventilator til fx produktions- og lagerhaller, bilforhandlere, sportshaller og butikker. Serien er beregnet til varmekilder med lav vandtemperatur som kondenserende kedler og industrielle varmepumper. Sonniger angiver et foreslået ydelsesområde på 20–70 kW ved vandtemperaturer fra 50/30 °C til 120/90 °C, indblæsningsluft 0 °C og 3. hastighed, samt en maks. luftmængde på 2950 m³/h.
Fordele
- Varmeflade: Kobberrør med aluminiumslameller i 3 rørrækker giver ifølge Sonniger en høj udblæsningstemperatur, selv når vandtemperaturen er lav.
- Kabinet: Meget modstandsdygtigt EPP (ekspanderet polypropylen) med regulerbare lameller og en 3-trins aksialventilator bag beskyttelsesnet.
- Montering: Vægbeslaget giver montage i vinklerne 0°, 30° eller 60° på væggen.
- Rengøring: Studsene har udluftningsventil og aftapning, og veksleren kan renses med trykluft gennem luftudgangene uden at blive afmonteret.
- Styring: Kan styres med Comfort- eller Intelligent Wi-Fi-panel; Splitter Multi 6 samler flere enheder på ét panel.
Passer den til dit anlæg?
Bruges til
- Opvarmning og ventilation af små og mellemstore bygninger: Sonniger nævner produktions- og lagerhaller, bilforhandlere og servicestationer, sportshaller, kirker, butikker og engroshandel, landbrugsbygninger og udstillingsarealer.
- Tilsluttes vandbåren varme med lav vandtemperatur, fx kondenserende kedler og industrielle varmepumper.
Sådan vælger du
- Denne variant: HEATER CONDENS CR3 – foreslået ydelse 20–70 kW ved vand 50/30–120/90 °C, indblæsningsluft 0 °C og 3. hastighed, maks. luftmængde 2950 m³/h, tilslutning 3/4″.
- Mindre: HEATER CONDENS CR ONE – maks. 1600 m³/h, tilslutning 1/2″
- HEATER CONDENS CR1 – maks. 3900 m³/h
- HEATER CONDENS CR2 – maks. 3350 m³/h
- Større: HEATER CONDENS CR2 MAX – maks. 5700 m³/h
Montering
- Overvej adgang til vedligeholdelse, vand- og elinstallation og en hensigtsmæssig luftfordeling i rummet, før enheden placeres.
- Vægbeslaget kan sættes i vinklerne 0°, 30° eller 60°. Med fleksible tilslutninger kan enheden drejes til siderne – Sonniger angiver maks. 78° for CR1, CR2 og CR3, afhængigt af tilslutningerne.
- Ved loftmontering kan udluftning af enheden være vanskelig; Sonniger anbefaler at placere udluftningen i rørføringens højeste punkt. Til loftmontering bruges M8-monteringspinde, som ikke følger med.
- Ved tilslutning til fjernvarme skal der bruges en strengregulering.
- Styring bestilles separat: Sonniger Panel Comfort – termostat og 3-trins hastighedsvælger
- Styring bestilles separat: Sonniger Panel Intelligent Wi-Fi – ugeprogram, app-styring og BMS (Modbus)
- Styring bestilles separat: Sonniger Splitter Multi 6 – styring af flere enheder fra ét panel
- Medfølger: Vægbeslag (holder, to bøsninger, to M8-skruer med spændskiver), To udskiftelige farveindsatser, Manual, Garantibevis.
- Medfølger ikke: Fødekabel, Hovedafbryder, Sikring, Monteringspinde til loftmontering (M8), Automatisk styring (leveres i separat pakke, hvis bestilt).
Til installatøren
- Dimensionering: Sonnigers foreslåede ydelsesområde på 20–70 kW gælder vandtemperaturer fra 50/30 °C til 120/90 °C, indblæsningsluft 0 °C og 3. hastighed.
- Vandinstallation: Studsene sidder bag på enheden og skal sikres mod vridning og mod at blive belastet af rørene. Ventilen til varmemediet sidder på fremløbet, og udluftningen sidder på returen. Ved fjernvarmetilslutning skal der bruges en strengregulering.
- Driftsgrænser: Maks. driftstryk 1,6 MPa. Veksleren har ingen brandsikring og kan tage skade, hvis rumtemperaturen kommer under 0 °C; der skal da tilsættes frostvæske, der passer til kobber og anlæggets øvrige materialer.
- Montage: Ved loftmontering anbefaler Sonniger at placere udluftningen i rørføringens højeste punkt. Hold 200 mm fri til siderne og 300 mm bag ventilatoren.
- El: Fødekabel, hovedafbryder og sikring følger ikke med enheden.
Se alle tekniske specifikationer →
Varianter
- HEATER CONDENS CR ONE – maks. 1600 m³/h
- HEATER CONDENS CR1 – maks. 3900 m³/h
- HEATER CONDENS CR2 – maks. 3350 m³/h
- HEATER CONDENS CR2 MAX – maks. 5700 m³/h
- HEATER CONDENS CR3 MAX – maks. 5600 m³/h
- HEATER CONDENS CR4 MAX – maks. 5100 m³/h
Tilbehør
Sonniger Panel COMFORT med termostat (WAA0054N)367 kr. inkl. moms+
Sonniger Panel INTELLIGENT Wi-Fi styrepanel881 kr. inkl. moms+
Sonniger Splitter Multi 6 Styring af op til seks varmeventilatorer1.464 kr. inkl. moms+
Ofte stillede spørgsmål
Kan den bruges med varmepumpe eller kondenserende kedel?
Ja. Serien er beregnet til varmekilder med lav vandtemperatur. Ved 50/30 °C og indblæsningsluft 0 °C angiver Sonniger 20 kW for CR3.
Hvor mange enheder kan ét panel styre?
Et Comfort-panel kan styre op til 3 stk. CR3, et Intelligent Wi-Fi-panel op til 2 stk. Med Splitter Multi 6 kan flere enheder kobles på samme panel.
Skal der frostvæske i anlægget?
Veksleren har ingen brandsikring og kan tage skade, hvis rumtemperaturen kommer under 0 °C. Sonniger foreskriver da frostvæske, der passer til kobber og anlæggets øvrige materialer.
Kan den tilsluttes fjernvarme?
Ja, men ved fjernvarmetilslutning skal der bruges en strengregulering.
Hvad følger med?
Enheden leveres med vægbeslag, to udskiftelige farveindsatser, manual og garantibevis. Fødekabel, hovedafbryder, sikring og M8-monteringspinde til loftmontering følger ikke med.
Dokumentation
- Brochure Produktbrochure Sonniger 2023 PDF · 1,4 MB
- Brugervejledning Teknisk manual HEATER CONDENS PDF · 3,4 MB
Tekniske data fra producentens officielle materiale (www.sonniger.com). Ret til ændringer forbeholdes.
