Beskrivelse

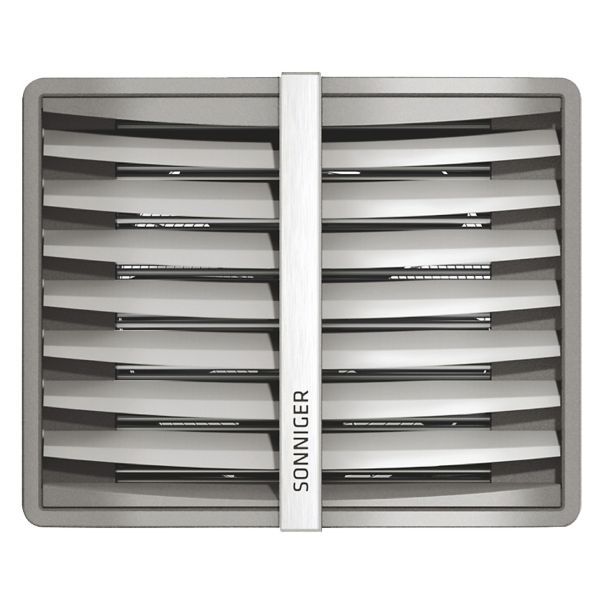

Sonniger HEATER CONDENS CR4 MAX er en vandbåren varmeventilator til fx produktions- og lagerhaller, bilforhandlere, sportshaller og butikker. Ved vandtemperatur 70/50 °C og indblæsningsluft 0 °C angiver Sonniger en varmeydelse på 68 kW, og den foreslåede ydelse er 40–120 kW i hele vandtemperaturområdet 50/30–120/90 °C. Maks. luftmængde er 5.100 m³/h ved 3. hastighed, og tilslutningen er 3/4″.
Fordele
- Udblæsningstemperatur: Sonniger fremhæver, at veksleren giver en høj udblæsningstemperatur, selv når vandet kommer fra en kondenserende kedel eller en industriel varmepumpe.
- Kabinet: EPP-materiale med regulerbare lameller og en 3-trins aksialventilator.
- Montagevinkel: Beslaget kan monteres i tre faste vinkler, og med fleksible tilslutninger kan enheden drejes til siderne.
- Rengøring: Veksleren kan rengøres med trykluft, uden at enheden skal afmonteres.
- Styring: Med Splitter Multi 6 kan flere enheder styres fra ét Comfort- eller Intelligent-panel.
Passer den til dit anlæg?
Bruges til
- Opvarmning af små og mellemstore bygninger: produktions- og lagerhaller, bilforhandlere og servicestationer, sportshaller, kirker, butikker og engroshandel og udstillingslokaler.
- Til lave vandtemperaturer – fx fra kondenserende kedler og industrielle varmepumper.
Sådan vælger du
- Denne variant: HEATER CONDENS CR4 MAX, foreslået varmeydelse 40–120 kW ved vand 50/30–120/90 °C, 68 kW ved 70/50 °C, maks. luftmængde 5.100 m³/h.
- HEATER CONDENS CR ONE – 5–25 kW ved vand 50/30–120/90 °C, 1.600 m³/h
- HEATER CONDENS CR1 – 10–35 kW ved vand 50/30–120/90 °C, 3.900 m³/h
- HEATER CONDENS CR2 – 15–50 kW ved vand 50/30–120/90 °C, 3.350 m³/h
- HEATER CONDENS CR3 – 20–70 kW ved vand 50/30–120/90 °C, 2.950 m³/h
- HEATER CONDENS CR2 MAX – 25–70 kW ved vand 50/30–120/90 °C, 5.700 m³/h
- HEATER CONDENS CR3 MAX – 35–95 kW ved vand 50/30–120/90 °C, 5.600 m³/h
- Sonniger Panel Comfort – termostat og 3-trins hastighedsvælger
- Sonniger Panel Intelligent Wi-Fi – ugeprogram, app-styring og BMS (Modbus)
- Sonniger Splitter Multi 6 – styring af flere enheder fra ét panel
- Vælg antal og størrelse af aggregater ud fra bygningens varmetab og den fremløbstemperatur, varmekilden leverer – ydelsen falder ved lavere vandtemperatur.
Montering
- Monteres på væg eller loft på originale beslag; ved loftmontering bør udluftningen placeres på rørføringens højeste punkt.
- Montér manuelle afspærringsventiler på begge studse (tilslutning 3/4″); en 2-vejs vandventil med aktuator monteres på returstudsen. Sikr studsene mod vridning, når rørene tilsluttes.
- Ved tilslutning til fjernvarme skal der bruges en strengregulering.
- Installation og el-tilslutning skal udføres af kvalificerede personer med de nødvendige autorisationer.
- Hvis rumtemperaturen kan komme under 0 °C, foreskriver Sonniger frostvæske, der passer til kobber og anlæggets øvrige materialer.
- Medfølger: Betjenings- og vedligeholdelsesvejledning, Garantibevis.
- Medfølger ikke: Forsyningskabel og hovedafbryder, Monteringspinde (M8) til loftmontage, Comfort-/Intelligent-panel og 2-vejs ventil (tilbehør).
Til installatøren
- Ydelse: 94 kW/ΔT 60 °C ved 90/70 °C, 68 kW/ΔT 44 °C ved 70/50 °C og 42 kW/ΔT 27 °C ved 50/30 °C (indblæsningsluft 0 °C).
- Lydniveau: 40/48/58 dB(A) på hastighed I/II/III, målt 5 m fra enheden.
- El: 230 V / 50 Hz, 2,2 A; motoreffekt 520 W; 1.380 o/min; kapslingsklasse IP 54. Udførelsen er AC-ventilator, Sonnigers indeks WA0026.
- Tilslutning: 3/4″ studse; maks. arbejdstryk 1,6 MPa; frihøjde 200 mm til siderne og 300 mm bag ventilatoren.
- Montagevinkler: Vægbeslaget kan sættes i 0°, 30° eller 60°. Med fleksible tilslutninger kan enheden drejes op til 70° til hver side på HEATER CONDENS MAX.
- Fjernvarme: Ved tilslutning til fjernvarme skal der bruges en strengregulering.
- Brandsikring: Veksleren er ikke forsynet med brandsikring.
- Frostvæske: Veksleren kan tage skade, hvis rumtemperaturen kommer under 0 °C. Sonniger foreskriver frostvæske, der passer til kobber og anlæggets øvrige materialer, blandet efter frostvæskeproducentens anvisning.
Se alle tekniske specifikationer →
Varianter
- HEATER CONDENS CR ONE – 5–25 kW, 1.600 m³/h
- HEATER CONDENS CR1 – 10–35 kW, 3.900 m³/h
- HEATER CONDENS CR2 – 15–50 kW, 3.350 m³/h
- HEATER CONDENS CR3 – 20–70 kW, 2.950 m³/h
- HEATER CONDENS CR2 MAX – 25–70 kW, 5.700 m³/h
- HEATER CONDENS CR3 MAX – 35–95 kW, 5.600 m³/h
Tilbehør
Sonniger Panel COMFORT med termostat (WAA0054N)367 kr. inkl. moms+
Sonniger Panel INTELLIGENT Wi-Fi styrepanel881 kr. inkl. moms+
Sonniger Splitter Multi 6 Styring af op til seks varmeventilatorer1.464 kr. inkl. moms+
Ofte stillede spørgsmål
Kan den bruges med varmepumpe eller kondenserende kedel?
Ja. Serien er udviklet til lave vandtemperaturer. Ved 50/30 °C og indblæsningsluft 0 °C angiver producenten 42 kW for CR4 MAX.
Hvor mange enheder kan ét panel styre?
Et Comfort-panel kan styre op til 2 stk. CR4 MAX, et Intelligent Wi-Fi-panel 1 stk. Med Splitter Multi 6 kan op til 6 stk. kobles på samme panel.
Hvad ligger der i kassen?
Sonnigers manual angiver enheden, betjenings- og vedligeholdelsesvejledningen samt garantibeviset. Forsyningskabel, hovedafbryder og monteringspinde til loftmontage er ikke med, og automatikken leveres i en separat pakke.
Skal der frostvæske i anlægget?
Veksleren kan tage skade, hvis rumtemperaturen kommer under 0 °C. Producenten foreskriver frostvæske, der passer til kobber og anlæggets øvrige materialer.
Dokumentation
- Brochure Produktbrochure Sonniger 2023 PDF · 1,4 MB
- Brugervejledning Teknisk manual HEATER CONDENS PDF · 3,4 MB
Tekniske data fra producentens officielle materiale (www.sonniger.com). Ret til ændringer forbeholdes.
