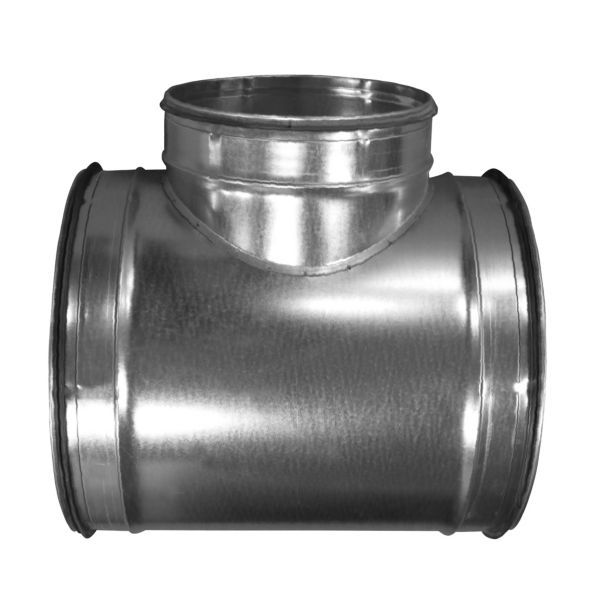

Altech T-stykke Ø315/125 mm, nippel/nippel (TPR-315-125)

365 kr. inkl. moms

T-stykke til cirkulære ventilationskanaler, der deler eller samler luftstrømmen fra hovedløbet til en mindre afgrening.

  • Dimension: Hovedløb Ø 315 mm, afgrening Ø 125 mm
  • Tilslutning: Nippel i alle tre ender
  • Materiale: Galvaniseret stål

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 353931327 Kategori:

Beskrivelse

Altech T-stykke TPR-315-125 er en afgrening til cirkulære ventilationskanaler med hovedløb i Ø 315 mm og afgang i Ø 125 mm. Alle tre ender er udført som nippel, så stykket skydes ind i en kanal eller fitting med muffe. T-stykket er fremstillet i galvaniseret stål.

Fordele

  • Direkte montage: Alle tre ender er nippelender, der skydes ind i kanal eller fitting med muffe.
  • Mål fra databladet: Afstanden mellem nippelenderne (l) er 200 mm.
  • Afgreningshøjde: Fra hovedløbets centerlinje til begyndelsen af afgreningens nippel (h) er der 173 mm.
  • Tolerancer oplyst: Altech angiver en vinkeltolerance på ± 2°.

Passer den til dit anlæg?

Bruges til

  • Afgrening eller sammenløb i Ø315 mm cirkulære ventilationskanaler, hvor en gren på Ø125 mm skal tilsluttes.

Montering

  • Hovedløbets to ender er nippel Ø 315 mm, og afgreningen er nippel Ø 125 mm; nippelenderne skydes ind i kanal eller fitting med muffe.
  • Nominel tilslutningslængde (lp) er 60 mm på hovedløbets Ø 315-ender og 40 mm på Ø 125-afgreningen.
  • Den reelle tilslutningslængde er 5 mm mindre med F-type tætningsmontering.
Til installatøren
  • Dimensionstolerance Ø 315: 314,3–313,4 mm.
  • Vinkeltolerance: ± 2°.
  • Målet l er stykket mellem nippelenderne – måltegningen viser kæden lp1–l–lp1, så den samlede byggelængde er l plus de to lp1.
  • Målet h er højden fra hovedløbets centerlinje til begyndelsen af afgreningens nippel; afgreningens samlede højde er h plus lp3.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad betyder tilslutningslængden lp?
lp er den nominelle tilslutningslængde på nippelenden – 60 mm på Ø 315-hovedløbet og 40 mm på Ø 125-afgreningen. Den reelle længde er 5 mm mindre med F-type tætningsmontering.

Hvad betyder målet “l” på tegningen?
l er stykket mellem de to nippelender på hovedløbet. Måltegningen viser kæden lp1–l–lp1, så den samlede byggelængde er l plus de to tilslutningslængder.

Hvor højt bygger afgreningen?
Målet h er 173 mm fra hovedløbets centerlinje til begyndelsen af afgreningens nippel. Nippellængden lp3 på 40 mm kommer oven i.

Hvilket materiale er T-stykket lavet af?
Galvaniseret stål. Altech oplyser, at elementerne oftest fremstilles af metalplade galvaniseret på begge sider (DX51D+Z275 MA-C efter PN-EN 10142) med en zinkbelægning på 275 g/m².

Dokumentation

Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeT-stykke 90°, nippel/nippel
ModelTPR-315-125
DimensionHovedløb Ø 315 mm, afgrening Ø 125 mm
TilslutningNippel, alle tre ender
MaterialeGalvaniseret stål
Nominel tilslutningslængde (lp1, hovedløb)60 mm
Nominel tilslutningslængde (lp3, afgrening)40 mm
Længde200 mm (l, mellem nippelenderne)
h (centerlinje til begyndelsen af afgreningens nippel)173 mm
Dimensionstolerance Ø 315314,3–313,4 mm
Vinkeltolerance± 2°
OprindelseslandPolen
Mærke
Varenummer353931327
Vægt1,1 kg
