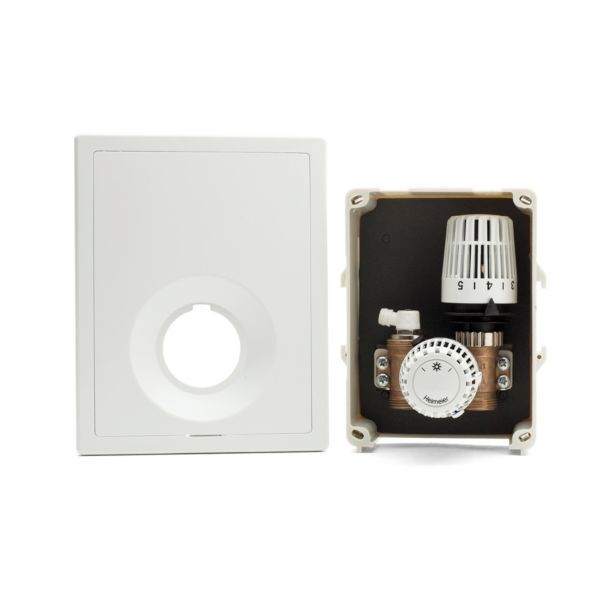

IMI Heimeier Multibox K-RTL, hvid, DN 15, G 3/4, 6–28 °C / 0–50 °C (9301-00.800)

2.054 kr. inkl. moms

Rumtemperaturregulering og returtemperaturbegrænsning i én indbygningsboks til gulv- og vægvarme.

  • Rørtilslutning: 3/4″ konus til klemforskruning (G3/4)
  • Indbygningsdybde: 60 mm
  • Farve: Hvid frontplade og termostathoved

Levering 1–3 hverdage

Varenummer (SKU): 403508206 Kategori:

Beskrivelse

IMI Heimeier Multibox K-RTL er en indbygningsboks til decentral regulering af gulvvarme- og vægvarmekredse, fx i kombinerede gulvvarme-/radiatoranlæg. Termostathoved K regulerer rumtemperaturen, og returtemperaturbegrænseren (RTL) forhindrer, at den indstillede returtemperatur overskrides. Rørtilslutningen er 3/4″ konus til klemforskruning (G3/4). Boksen leveres med hvid frontplade og termostathoved.

Fordele

  • To funktioner i én boks: Termostathoved K styrer rumtemperaturen, og RTL forhindrer, at returtemperaturen bliver for høj.
  • Funktioner i boksen: Forindstilling (V-exact II), afspærring og udluftning.
  • Skæv montering: Frontpladen kan udligne op til 6° til hver side.
  • Vægtyper: Boksen kan monteres på alle vægtyper med 30 mm dybdeudligning.
  • Strøm: Reguleringen kræver ingen elektrisk tilslutning eller anden energi udefra.

Passer den til dit anlæg?

Bruges til

  • Enkeltrumsregulering og maksimalbegrænsning af returtemperaturen, fx i kombinerede gulvvarme-/radiatoranlæg.
  • Gulv- og vægvarme uden central fordeler.

Sådan vælger du

Montering

  • Multiboxen skal tilsluttes returløbet i enden af gulvvarmestrengen. Vær opmærksom på flowretningen.
  • Rørtilslutning: 3/4″ konus til klemforskruning (G3/4) til plast-, kobber-, præcisionsstål- og alupexrør.
  • IMI angiver placering med underkant af boksen ca. 250–300 mm over færdigt gulv. Indbygningsdybden er kun 60 mm, med op til 30 mm dybdeudligning.
  • Det skal sikres, at fremløbstemperaturen fra anlægget passer til gulvvarmeanlæggets opbygning.
  • Medfølger: Frontplade, Termostathoved K.

Sådan virker den

Termostathoved K er en mekanisk proportionalregulator: stiger rumtemperaturen, drosler den vandtilførslen til gulvvarmekredsen. RTL-begrænseren føler returvandets temperatur og åbner, når den nedre indstillede begrænsningsværdi nås. Indsatsen V-exact II bruges til hydronisk indregulering.

Til installatøren
  • Anvend altid differenstrykregulator ved brug af Multibox K/RTL på anlæg med direkte fjernvarme.
  • Varmeflade: IMI angiver, at alle Multibox-modeller afhængigt af tryktabet i rørledningen er egnet til varmeflader op til ca. 20 m².
  • Rørlængde: Ved en indvendig diameter på 12 mm må rørlængden ikke overskride 100 m pr. varmestreng; ved større varmeflader eller længere rør bruges et T-stykke til to lige lange varmestrenge.
  • Differenstryk: For støjsvag drift må differenstrykket over ventilen ikke overskride 0,2 bar.
  • RTL-indstilling: Den indstillede nominelle værdi må ikke ligge under den omgivende temperatur, da ventilen ellers aldrig åbner.
  • Maksimal gulvtemperatur nær varmerørene: 55 °C for cement- og anhydritlag, 45 °C for støbeasfaltlag.
  • Forindstilling (V-exact II), DN 15: Kvs fra 0,049 til 0,670 m³/h afhængigt af forindstilling (1-8), målt ved 1 bar trykfald.
  • Trykklasse PN 10, arbejdstemperatur 2–90 °C.

Varianter

Ofte stillede spørgsmål

Kan Multibox K-RTL bruges på direkte fjernvarme?
Ja, men IMI angiver, at der altid skal monteres en differenstrykregulator ved brug af Multibox K/RTL på anlæg med direkte fjernvarme.

Hvilken temperatur svarer skalaen til?
Termostathoved K dækker 6–28 °C rumtemperatur, og RTL-skalaen 0-5 svarer til 0–50 °C returtemperatur.

Hvad sker der, hvis returtemperaturen bliver for høj?
RTL-begrænseren drosler vandtilførslen til gulvvarmekredsen, når returvandets temperatur stiger, og åbner igen, når den nedre indstillede begrænsningsværdi nås.

Hvor stor en gulvvarmeflade kan den klare?
IMI angiver, at Multibox afhængigt af tryktabet i rørledningen er egnet til varmeflader op til ca. 20 m².

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeMultibox K-RTL – termostatventil og returtemperaturbegrænser (RTL)
ModelMultibox K-RTL, hvid (RAL 9016)
TA varenr.9301-00.800
VentilhusDN 15, korrosionsbestandigt rødgods
Rørtilslutning3/4" konus til klemforskruning (G3/4) til plast-, kobber-, præcisionsstål- og alupexrør
TrykklassePN 10
Arbejdstemperatur2–90 °C
Kvs (forindstilling 1-8)0,049–0,670 m³/h ved 1 bar trykfald
Indstillingsområde termostathoved K6–28 °C
Indstillingsområde RTL0–50 °C
FølerelementTermostathoved K med væskefyldt sensor; RTL fyldt med et ekspanderbart medium
MonteringIndbygningsdybde 60 mm, op til 30 mm dybdeudligning, udligning op til 6° til hver side
FarveFrontplade og termostathoved hvid RAL 9016
O-ringeEPDM-gummi
KegleEPDM-gummi
ReturfjederRustfrit stål
VentilindsatsMessing, PPS (polyfenylensulfid)
SpindelNiro-stålspindel med dobbelt O-ring-tætning (den udvendige kan udskiftes under tryk)
PlastdeleABS og PA
MærkningTHE, pil for strømningsretning, II+-mærkning
Mærke
Varenummer403508206
EAN4024052461707
Vægt1,251 kg
