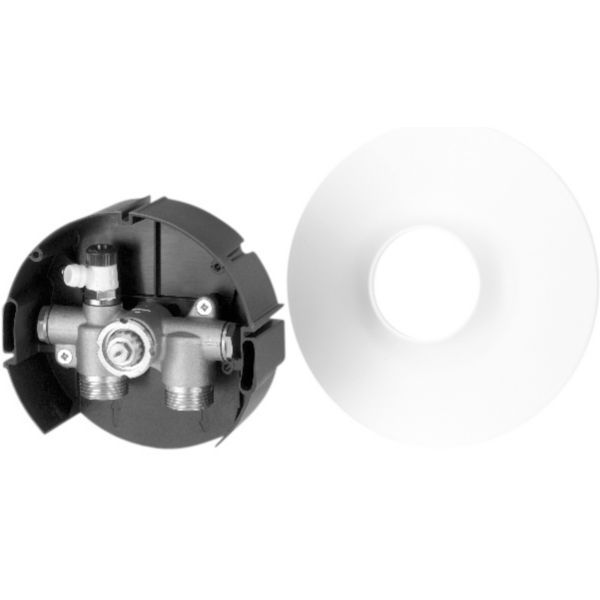

Danfoss FHV-R begrænserventil til returløbstemp., inkl. vægindbygningsdåse og rund frontplade, passer til FJVR følere

682 kr. inkl. moms

Vægindbygningsventil til gulvvarme, der regulerer gulvkredsen efter returtemperaturen sammen med en Danfoss FJVR-føler.

  • Tilslutning: 3/4″ udvendigt gevind (G 3/4 A) med Eurocone til Danfoss klemringsfittings
  • Gulvareal: Danfoss angiver, at det opvarmede gulvareal højst bør være 10 m²
  • Føler: Reguleres af en Danfoss FJVR-returløbsføler, der bestilles separat
  • Medfølger: vægindbygningsdåse og rund, hvid frontplade

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403516006 Kategori:

Beskrivelse

Danfoss FHV-R er en kombi-reguleringsventil til vægindbygning, som Danfoss angiver til anlæg, hvor gulvvarme kombineres med radiatorer. Ventilen sidder i returløbet fra gulvkredsen, og FJVR-føleren måler returtemperaturen og regulerer ventilen efter den. Tilslutningerne er 3/4″ udvendigt gevind (G 3/4 A) med Eurocone, kvs er 0,88 m³/h, og ventilen leveres med vægindbygningsdåse og rund, hvid frontplade.

Fordele

  • Returtemperaturbegrænsning: FJVR-føleren måler returtemperaturen fra gulvkredsen og regulerer ventilen efter den.
  • Skjult installation: Tilslutningerne laves inde i vægindbygningsdåsen, så kun frontpladen og termostaten er synlige.
  • Reservedele: Danfoss angiver både en serviceindsats til FJVR 15 / FHV-R-ventilen og et rundt frontdæksel som reservedele.
  • Fremløbstemperatur: Danfoss angiver maks. 90 °C.
  • Rørtilslutning efter valg: Danfoss angiver klemringsfittings med G 3/4″ til flere PEX- og alupex-rørdimensioner som tilbehør.

Passer den til dit anlæg?

Bruges til

  • Anlæg, hvor gulvvarme kombineres med radiatorer: ventilen sidder i returløbet fra gulvkredsen og reguleres af en Danfoss FJVR-føler efter returtemperaturen. Danfoss angiver, at det opvarmede gulvareal højst bør være 10 m².

Sådan vælger du

Montering

  • Tilslutningerne er 3/4″ udvendigt gevind (G 3/4 A) med Eurocone.
  • Monteres i skillevægge eller massive vægge; tilslutningerne laves inde i vægindbygningsdåsen.
  • Ventilen placeres i returløbet i enden af gulvvarmeslangen.
  • Rørene tilsluttes med klemringsfittings, som bestilles efter rørtype.
  • FJVR-føleren bestilles separat.
  • Medfølger: Vægindbygningsdåse, Rund frontplade, hvid.
  • Medfølger ikke: FJVR-føler (tilbehør, bestilles separat), Klemringsfittings til rørtilslutning (tilbehør, bestilles efter rørtype).
Til installatøren
  • Anvendelse: Danfoss angiver FHV-R til anlæg, hvor gulvvarme kombineres med radiatorer. Ventilen placeres i returløbet fra gulvkredsen, og FJVR-føleren måler returtemperaturen og regulerer ventilen efter den.
  • Gulvareal: Danfoss angiver, at det opvarmede gulvareal højst bør være 10 m², når FHV-R bruges til et gulvvarmeanlæg.
  • Placering: Monteringsvejledningen viser FHV-R i returløbet i enden af gulvvarmeslangen i et blandingssystem med radiatorer.
  • Maks. fremløbstemperatur: 90 °C. Prøvetryk: 10 bar. Maks. arbejdstryk: 6 bar.
  • Tilslutning: G 3/4 A Eurocone, som Danfoss angiver som kompatibel med Danfoss klemringsfittings.
  • Rørtilslutning: Danfoss angiver klemringsfittings med G 3/4″ til PEX-rør (13×2, 14×2, 15×2,5, 16×2, 18×2, 18×2,5 og 20×2 mm) og alupex-rør 20 × 2,25 mm som tilbehør.

Tilbehør

Ofte stillede spørgsmål

Hvilken føler skal jeg bruge?
FHV-R er beregnet til Danfoss FJVR-følere, fx FJVR-føleren med område 10–50 °C (003L1040), som Danfoss angiver som tilbehør.

Hvor stort et gulvareal må kredsen dække?
Danfoss angiver, at det opvarmede gulvareal højst bør være 10 m², når FHV-R bruges til et gulvvarmeanlæg.

Hvilke rør kan jeg tilslutte?
Tilslutningerne er G 3/4 A Eurocone. Danfoss angiver klemringsfittings med G 3/4″ til PEX-rør (fx 16×2 og 20×2 mm) og til alupex-rør som tilbehør.

Hvad er synligt, når ventilen er monteret?
Kun den runde, hvide frontplade og termostaten; tilslutningerne laves inde i vægindbygningsdåsen.

Hvad følger med?
Ventil, vægindbygningsdåse og rund, hvid frontplade. FJVR-føler og klemringsfittings bestilles separat.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeFHV-R kombi-reguleringsventil til vægindbygning (FHV-WR-familien)
Danfoss kodenr.003L1015
IndholdVentil, vægindbygningsdåse og rund frontplade, hvid
TilslutningG 3/4 A (3/4" udvendigt gevind), Eurocone – passer til Danfoss klemringsfittings
Ventiltilslutning (føler)Danfoss FJVR
Kvs0,88 m³/h
Opvarmet gulvarealBør højst være 10 m² (ved brug til gulvvarmeanlæg)
Maks. driftstryk6 bar
Prøvetryk10 bar
MedietemperaturMaks. 90 °C fremløb
Nettovægt0,926 kg
Bruttovægt0,926 kg
Mærke
Varenummer403516006
EAN5702420047638
