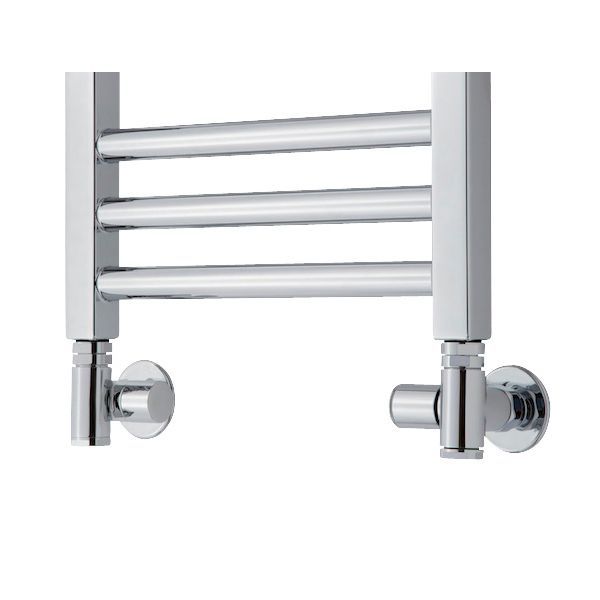

TVS ventilsæt 130 vinkel, manuelt, til kombidrift, med rørafdækninger, 1/2”, krom

1.443 kr. inkl. moms

TVS ventilsæt i krom giver kombidrift af håndklædetørreren med både centralvarme og el-varmelegeme.

  • Kombidrift: Varme fra centralvarme og el, via 1/2″ indvendigt gevind til varmelegeme i bunden
  • Medfølger: Rørafdækninger med rosetter og 4 afstandsstykker
  • Montering: Kræver 2 indmuringsdåser med samme centerafstand som radiatoren

Levering 1–3 hverdage

Varenummer (SKU): 405388104 Kategori:

Beskrivelse

TVS ventilsæt type 130 er et manuelt reguleret vinkelventilsæt i krom til håndklædetørrere på fjern- eller centralvarme, hvor der også ønskes et el-varmelegeme. I bunden er der 1/2″ indvendigt gevind til montering af varmelegeme. Om sommeren kan centralvarmen lukkes, og varmelegemet tændes efter behov.

Fordele

  • Kombidrift: Håndklædetørreren får varme fra centralvarmen om vinteren og fra el-varmelegemet, når centralvarmen er lukket om sommeren.
  • Rørafdækninger: Afdækningerne er i plast og kan afkortes, så de passer til den enkelte håndklædetørrer.
  • Justerbar vægafstand: De medfølgende afstandsstykker kan øge afstanden til væggen med 11 mm.

Passer den til dit anlæg?

Bruges til

  • Manuelt reguleret vinkelventilsæt til håndklædetørrere på central- eller fjernvarme, når man også ønsker en el-løsning (kombidrift).
  • Kræver 2 indmuringsdåser i væggen med samme centerafstand som radiatoren.

Montering

  • Ventilsættet må kun monteres i vandbårne håndklæderadiatorer og kun af en autoriseret VVS-installatør.
  • Nippelrøret fra dåsen i væggen følger ikke med; det tilpasses, så unionen sidder ud for midten af gevindet i håndklædetørreren. Afdækningerne kan afkortes efter behov.
  • De 4 afstandsstykker placeres bag radiatorens ophæng, så der er plads til at montere nippelrørene; de øger afstanden til væggen med 11 mm.
  • Medfølger: Manuelventil med håndhjul, Afgrænserventil, 2 afdækninger med 60 mm rosetter, 4 afstandsstykker.
  • Medfølger ikke: Varmelegeme (bestilles separat), Nippelrør (tilpasses af installatøren, medfølger ikke).
Til installatøren
  • Fremløb/retur: Reguleringsventilen med håndhjul sidder i venstre side, afgrænserventilen i højre side; fremløb/retur kan vælges frit, og reguleringen går ind under radiatoren.
  • Mål: 40 mm fra radiatorens bund til midten af ventilen, og 50 mm fra midten af gevindet i radiatoren til ventilens bagkant.
  • Tilslutning: 1/2″ indvendigt gevind i bunden af ventilen, 1/2″ udvendigt gevind på union op i radiatoren, og 1/2″ indvendigt gevind til varmelegeme.

Tilbehør

Ofte stillede spørgsmål

Hvad kræver monteringen?
Der skal sidde 2 indmuringsdåser i væggen med radiatorens centerafstand. Nippelrørene følger ikke med; de tilpasses i længden, så deres 1/2″ gevind er synligt uden for afdækningerne og passer til ventilsættet.

Hvem må montere ventilsættet?
Ifølge producentens vejledning må ventilsættet kun monteres af en autoriseret VVS-installatør og kun i vandbårne håndklæderadiatorer.

Kan jeg vælge mellem centralvarme og el-varmelegeme?
Ja, om sommeren kan centralvarmen lukkes, og el-varmelegemet tændes i stedet.

Dokumentation

Tekniske data fra producentens officielle materiale (www.tvs.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeManuelt reguleret vinkelventilsæt til kombidrift
Model130 CR
IndholdManuelventil med håndhjul, afgrænserventil, 2 afdækninger med 60 mm rosetter, 4 afstandsstykker
TermostatNej
Fremløb/returValgfrit – reguleringsventil i venstre side, afgrænserventil i højre side
Tilslutning1/2" indvendigt gevind i bunden af ventilen og 1/2" udvendigt gevind på union op i radiatoren
Varmelegeme1/2" indvendigt gevind i bunden
OverfladeKrom
Mål40 mm fra radiatorens bund til midt på ventilen; 50 mm fra midt gevind i radiatoren til ventilens bagkant
Afstandsstykker4 stk. 30 x 30 mm – øger afstanden til væggen med 11 mm
RørafdækningerPlast, 50 mm lange, rosetten dækker 60 mm, passer over 1/2" rør
Mærke
Varenummer405388104
EAN5704263121025
Vægt1,523 kg
