Beskrivelse

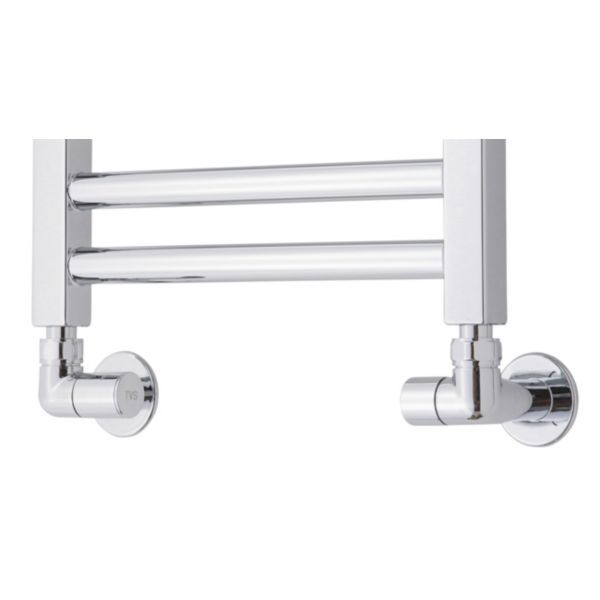

TVS ventilsæt type 150 CR er et manuelt reguleret vinkelventilsæt i krom til håndklædetørrere på fjern- eller centralvarme. Det bruges, hvor der er afsat 2 indmuringsdåser i væggen med samme centerafstand som radiatoren. Sættet har 1/2″ indvendigt gevind mod væggen og 1/2″ udvendigt gevind på unionen mod radiatoren, og består af en manuelventil med håndhjul, en afgrænserventil og rørafdækninger med rosetter.
Fordele
- Pladsbehov: Fylder lidt – til steder, hvor varmen ikke skal justeres ofte.
- Fremløb/retur: Valgfrit hvilken side der bruges til fremløb og retur.
- Rørafdækninger: Afdækninger med rosetter medfølger og kan afkortes efter behov.
Passer den til dit anlæg?
Bruges til
- Manuelt reguleret vinkelventilsæt til håndklædetørrere, der skal tilsluttes central- eller fjernvarme.
- Kræver 2 indmuringsdåser i væggen med samme centerafstand som radiatoren.
- Typisk løsning, hvis sættet ikke skal fylde meget, og der ikke skal reguleres på varmen jævnligt.
Sådan vælger du
- Denne variant: type 150 i krom.
- Hvid
- Sort
- Med returtermostat: TVS type 120, krom
- Med plads til el-varmelegeme (kombidrift): TVS type 130, krom
Montering
- Ventilsættet må kun monteres i vandbårne håndklæderadiatorer og kun af en autoriseret VVS-installatør.
- Nippelrøret fra dåsen i væggen står ikke i pakkens indhold; det tilpasses, så unionen sidder ud for midten af gevindet i håndklædetørreren. Afdækningerne kan afkortes efter behov.
- Mål: 45 mm fra radiatorens bund til midt på ventilen og 30 mm fra midten af gevindet i radiatoren til ventilens bagkant.
- Medfølger: Manuelventil med håndhjul, Afgrænserventil, 2 afdækninger med 60 mm rosetter.
- Medfølger ikke: Nippelrør fra væggens indmuringsdåse (står ikke i pakkens indhold).
Til installatøren
- Reguleringen er manuel og meget følsom – ønskes termostatstyring, bruges i stedet type 120, 121, 220 eller 221.
- Reguleringsventilen sidder i venstre side, afgrænserventilen i højre side; reguleringen går ind under radiatoren.
- Rørafdækningerne er 50 mm lange, rosetten dækker 60 mm, og de passer over et 1/2″ rør; de kan afkortes med en nedstryger.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Er ventilsættet termostatstyret?
Nej. Type 150 reguleres manuelt og er meget følsom. Ønsker du en ventil med termostat, henviser TVS til type 120, 121, 220 eller 221.
Hvem må montere ventilsættet?
Ifølge producentens vejledning må ventilsættet kun monteres af en autoriseret VVS-installatør og kun i vandbårne håndklæderadiatorer.
Hvad følger med i pakken?
Manuelventil med håndhjul, afgrænserventil og 2 afdækninger med 60 mm rosetter.
Dokumentation
- Datablad Datablad ventilsæt type 150 PDF · 181 KB
- Dokument Brugsanvisning ventilsæt type 150 PDF · 2,3 MB
Tekniske data fra producentens officielle materiale (www.tvs.dk). Ret til ændringer forbeholdes.
