Vaillant VWL 105/6 A 400V S2

78.637 kr. inkl. moms

Udedel til en luft/vand-varmepumpe, der bruger kølemidlet R290. Varmepumpen opvarmer boligen og laver varmt vand, og denne udgave er leveret uden køledrift fra fabrikken.

  • Ydelse: Varmeydelse fra 5,40 til 12,50 kW.
  • Kølemiddel: R290, et kølemiddel med lavt klimaaftryk.
  • Højt fremløb: Producenten angiver også varmeydelse ved høje fremløbstemperaturer, så den passer til radiatorer og ikke kun gulvvarme.
  • Lydsvag drift: En funktion begrænser kompressorens omdrejningstal og tilpasser ventilatorens.
  • Udvidelse: Kan senere opgraderes med køledrift via valgfrit tilbehør.

Bestillingsvare – skriv til info@klimaogvarme.dk for leveringstid før bestilling

Varenummer (SKU): 346660110 Kategori:

Beskrivelse

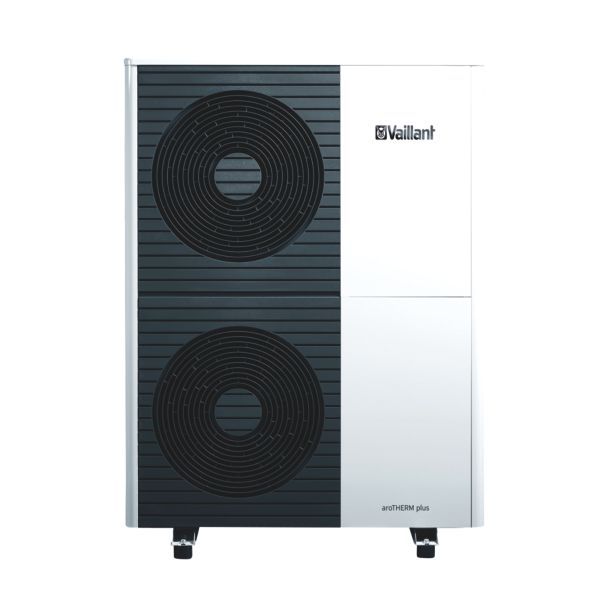

Vaillant aroTHERM plus VWL 105/6 A S2 er udedelen til en luft/vand-varmepumpe med monoblock-teknologi og kølemidlet R290. Ved 7 °C udeluft og 35 °C fremløb er varmeydelsen 5,40 til 12,50 kW med 8,10 kW som nominel ydelse og en COP på 5,30. Denne 400 V-udgave er mærket S2, hvilket betyder, at den leveres fra fabrikken uden køledrift.

Fordele

  • Lavt klimaaftryk: Kølemidlet R290 har et globalt opvarmningspotentiale (GWP) på 3, og påfyldningsmængden er 1,30 kg med en CO2-ækvivalent på 0,0039 t.
  • Varme til radiatorer: Vaillant angiver varmeydelse både ved 55 °C fremløb (9,10 kW) og ved 65 °C fremløb (11,40 kW), så den kan bruges i huse med radiatorer.
  • Høj effektivitet: COP 5,30 ved 7 °C ude og 35 °C fremløb, og 4,60 ved 2 °C ude og 35 °C fremløb.
  • Lydsvag drift: Funktionen begrænser kompressorens omdrejningstal og tilpasser ventilatorens. Vaillant angiver 55 dB(A) ved -7 °C ude og 35 °C fremløb i lydsvag drift 40 % mod 59 dB(A) ved 7 °C/35 °C, og varmeydelsen er stadig 8,00 kW.
  • Frostsikring med brine: Ved systemadskillelse med mellemveksler i indedelen kan den primære varmekreds fyldes med vand-frostsikringsblanding, så udedelen er beskyttet mod tilfrysning – også hvis den er slukket, eller der er strømsvigt.
  • Udvidelig: Vaillant oplyser, at produkter, der fra fabrikken leveres uden køledrift, senere kan få køledriften aktiveret via valgfrit tilbehør.

Passer den til dit anlæg?

Bruges til

  • Udedel til en luft/vand-varmepumpe med monoblock-konstruktion, der bruger udeluften som varmekilde.
  • Til opvarmning af en beboelsesbygning og til varmtvandsproduktion. Udelukkende til udendørs opstilling og brug i husholdninger.
  • Huse med radiatorer, hvor Vaillant angiver varmeydelse ved både 55 °C og 65 °C fremløb.

Sådan vælger du

  • Denne variant: VWL 105/6 A S2 til 400 V 3~/N/PE, leveret uden køledrift.
  • Vejledningen dækker også 230 V-udgaven (VWL 105/6 A 230V S2) og den større VWL 125/6 A S2.
  • Vaillant aroTHERM plus tilslutningssæt

Montering

  • Udedelen skal kombineres med en indedel; varmekredsen tilsluttes med G 1 1/4″ gevind, og der må højst være 20 m varmeledning mellem ude- og indedel.
  • Produktet indeholder det brændbare kølemiddel R290. Der er defineret et beskyttet område omkring udedelen, hvor der ikke må være antændelseskilder som stikkontakter, lyskontakter, lamper eller elektriske afbrydere.
  • Kondensvandet skal ledes bort uden risiko for frost, fx via afløb til et grusleje i et frostfrit område ved montering på terræn.
  • Arbejdet skal udføres af en autoriseret installatør med kvalifikation til kølemidlet R290.
  • Medfølger: Produktet (udedelen), Kondensafløbstragt, Pose med smådele.
  • Medfølger ikke: Køledrift – produktet leveres fra fabrikken uden (kan aktiveres senere via valgfrit tilbehør), Indedel og den ekstra system-automatik, som lydsvag drift og køledrift betjenes fra, Tilslutningssæt til varmekredsen (tilbehør).
Til installatøren
  • Betjening: Produktet betjenes ikke på udedelen. Vaillant angiver, at betjeningen af lydsvag drift og af en senere aktiveret køledrift sker via styringen til indedelen og via den ekstra system-automatik. Udedel og indedel forbindes med eBUS-ledning.
  • Regulering: Elektronisk styret scroll-kompressor. Lydsvag drift opnås ved at begrænse kompressorens omdrejningstal og tilpasse ventilatorens; Vaillant angiver, at effektdataene også dækker den lydsvage drift.
  • Driftsgrænser: Varmedrift ved udetemperaturer mellem -25 °C og 43 °C, varmtvandsproduktion mellem -20 °C og 43 °C. Drift uden for anvendelsesgrænserne medfører udkobling af produktet.
  • Varmekreds: Anlægsvandtemperatur 20–75 °C, driftstryk 0,50–2,50 bar og volumenstrøm 995–2065 l/h. Resttransporttrykket er 55,0 kPa, og der er 4,5 l vand i udedelen. Varmekredsen skal indeholde mindst 45 liter, når supplerende varme er aktiveret under afrimning, og mindst 150 liter, når den er deaktiveret.
  • El: Nominel spænding 400 V (+10 %/-15 %), 3~/N/PE, 50 Hz. Dimensioneringsstrøm og startstrøm maks. 15,0 A, mærkeeffekt maks. 8,00 kW, sikring karakteristik C, træg, 3-polet skiftende, overspændingskategori II og kapslingsklasse IP 15 B.
  • Sikkerhed, kølemiddel: Indeholder det brændbare kølemiddel R290 (1,30 kg), og kølemiddelkredsens maksimale driftstryk er 3,15 MPa (31,50 bar). Der er et beskyttet område omkring udedelen uden antændelseskilder som stikkontakter, lyskontakter, lamper eller elektriske afbrydere, og advarselsmærkaterne på produktet må ikke fjernes.
  • Frostsikring: Ved systemadskillelse er der monteret en mellem-varmeveksler i indedelen, som deler varmekredsen i en primær kreds til udedelen og en sekundær kreds i bygningen. Er den primære kreds fyldt med vand-frostsikringsblanding (brine), er udedelen beskyttet mod tilfrysning, også hvis den er slukket, eller der er strømsvigt.
  • Lyd: Lydeffekten (LWA iht. EN 12102/EN 14511) er 59 dB(A) ved A7/W35, A7/W45, A7/W55 og A7/W65, og 55/51/51 dB(A) ved A-7/W35 i lydsvag drift 40/50/60 %.

Ydelse i varmedrift iht. EN 14511 – VWL 105/6 A S2

Driftspunkt Varmeydelse (kW) COP Effektivt strømforbrug (kW)
A2/W35 5,80 4,60 1,26
A7/W35, nominel 8,10 5,30 1,53
A7/W45 8,10 4,10 1,98
A7/W55 9,10 3,10 2,94
A7/W65 11,40 2,30 4,96
A-7/W35 9,20 2,70 3,41
A-7/W35, lydsvag drift 40 % 8,00 3,40 2,35
A-7/W35, lydsvag drift 50 % 6,80 3,50 1,94
A-7/W35, lydsvag drift 60 % 6,40 3,40 1,88

A7/W35 betyder 7 °C udeluft og 35 °C fremløb i centralvarmen. Varmeydelsen ved A7/W35 kan reguleres mellem 5,40 og 12,50 kW. Data fra producentens installations- og vedligeholdelsesvejledning 0020326637_01.

Tilbehør

Ofte stillede spørgsmål

Hvad betyder S2 i typebetegnelsen?
At varmepumpen leveres fra fabrikken uden køledrift. Vaillant oplyser, at køledriften kan aktiveres senere via valgfrit tilbehør.

Hvor varmt vand kan den sende ud i radiatorerne?
Vaillant angiver varmeydelse ved 55 °C fremløb (9,10 kW) og ved 65 °C fremløb (11,40 kW). Varmekredsens vandtemperatur må ligge mellem 20 og 75 °C.

Hvor langt må der være til indedelen?
Den enkelte længde af varmeledningen mellem udedel og indedel må maksimalt være 20 m.

Hvilken sikring kræves?
Sikringstype karakteristik C, træg, 3-polet skiftende. Maksimal dimensioneringsstrøm og startstrøm er 15,0 A ved 400 V 3~/N/PE.

Hvordan tænder jeg for lydsvag drift?
Lydsvag drift betjenes ikke på udedelen. Vaillant angiver, at betjeningen sker via styringen til indedelen og via den ekstra system-automatik.

Hvor meget vand skal der være i varmeanlægget?
Vaillant angiver mindst 45 liter i varmekredsen, når supplerende varme er aktiveret under afrimning, og mindst 150 liter, når den er deaktiveret.

Dokumentation

Tekniske data fra producentens officielle materiale (www.vaillant.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeLuft/vand-varmepumpe, monoblock udedel
ModelaroTHERM plus VWL 105/6 A S2 (400 V)
Producentens varenr.VWL 105/6 A S2
Varmeydelse min./maks. (A7/W35)5,40–12,50 kW
Varmeydelse nominel (A7/W35)8,10 kW
COP (EN 14511, A7/W35)5,30
Effektivt strømforbrug (A7/W35)1,53 kW
Varmeydelse / COP (A2/W35)5,80 kW / 4,60
Varmeydelse / COP (A7/W45)8,10 kW / 4,10
Varmeydelse / COP (A7/W55)9,10 kW / 3,10
Varmeydelse / COP (A7/W65)11,40 kW / 2,30
Varmeydelse / COP (A-7/W35)9,20 kW / 2,70
Varmeydelse / COP (A-7/W35, lydsvag drift 40 %)8,00 kW / 3,40
KøledriftNej – produktet leveres fra fabrikken uden køledrift (S2); kan aktiveres senere via valgfrit tilbehør
Anvendelsesgrænse varmedrift (udetemperatur)-25…43 °C
Anvendelsesgrænse varmtvandsproduktion (udetemperatur)-20…43 °C
Anlægsvandtemperatur min./maks. (varmekreds)20–75 °C
Volumenstrøm min./maks.995–2065 l/h
Driftstryk varmekreds min./maks.0,50–2,50 bar
Resttransporttryk, hydraulisk55,0 kPa (550,0 mbar)
Vandmængde i udedelen4,5 l
Mindste vandmængde i varmekredsen (afrimningsdrift med / uden supplerende varme)45 l / 150 l
Maks. enkelt længde af varmeledning mellem udedel og indedel20 m
Tilslutning varmekredsG 1 1/4" gevind
Nominel spænding400 V (+10 %/-15 %), 50 Hz, 3~/N/PE
Mærkeeffekt, maksimal8,00 kW
Dimensioneringsstrøm, maksimal15,0 A
Startstrøm15,0 A
Dimensioneret effektfaktor1,0
SikringstypeKarakteristik C, træg, 3-polet skiftende
OverspændingskategoriII
KapslingsklasseIP 15 B
Strømforbrug varmepumpe (standby–drift)3–87 W
Ventilatorer2 stk., maks. 680 omdr./min., maks. luftstrøm 5100 m³/h
Ventilator, strømforbrug50 W
KølemiddelR290, 1,30 kg, GWP 3 (0,0039 t CO2-ækvivalent)
Tilladt driftstryk kølemiddelkreds, maks.3,15 MPa (31,50 bar)
KompressorScroll-kompressor med elektronisk styring, specifik polyalkylenglykol-olie (PAG)
Lydeffekt LWA (EN 12102/EN 14511, A7/W35)59 dB(A)
Lydeffekt LWA (A7/W45 / A7/W55 / A7/W65)59 dB(A) / 59 dB(A) / 59 dB(A)
Lydeffekt LWA (A-7/W35, lydsvag drift 40 % / 50 % / 60 %)55 dB(A) / 51 dB(A) / 51 dB(A)
Mål (b × h × d)1100 × 1565 × 450 mm
Vægt, driftsklar210 kg
Vægt, driftsklar, venstre / højre side70 kg / 140 kg
Vægt, med emballage239 kg
MærkeVaillant
Varenummer346660110
