Beskrivelse

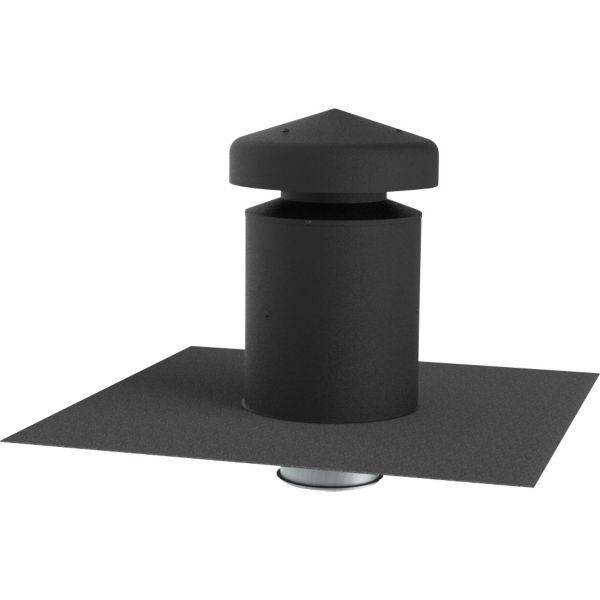

Altech universal ventilationshætte i Ø125 mm til gennemføring af ventilation gennem flade tage med en hældning på 0–5°. Denne udførelse er til tagpap med 50 mm isolering og har 1-lag underpap PF5000 integreret. Altech angiver, at de isolerede varianter overholder de brandtekniske krav til isolering.
Fordele
- Materiale: Hætte i aluminium, nippelrør i galvaniseret stål.
- Brandkrav: Altech angiver, at de isolerede varianter overholder de brandtekniske krav til isolering.
- Tagmembran: 1-lag underpap PF5000 er integreret, så hætten bygges ind i tagpapdækningen.
- Overflade: Sortlakeret i RAL 9005.
Passer den til dit anlæg?
Bruges til
- Gennemføring af ventilation – indtag eller afkast – gennem flade tage med 0–5° hældning.
- Tage med tagpap; 1-lag underpap PF5000 er integreret i hætten.
Sådan vælger du
- Denne variant: Ø125 mm, taghældning 0-5°, til tagpap med 50 mm isolering.
- Ø125 mm, 0-5°, til tagpap, uisoleret med kondensindsats
- Ø160 mm, 0-5°, til tagpap, uisoleret med kondensindsats
- Ø160 mm, 0-5°, til tagpap med 50 mm isolering
- Ø200 mm, 0-5°, til tagpap med 50 mm isolering
Montering
- Tilslutning: DN125 nippelrør iht. DS/EN 1506 (ventilationskanal).
- Nippelrøret er dimensioneret efter DS/EN 1506 og forbindes med ventilationskanalen.
- Tagmembranen (1-lag underpap PF5000) er integreret, så hætten indbygges i tagpapdækningen.
Til installatøren
- Nippelrør: Dimensioneret efter DS/EN 1506 og forbindes med ventilationskanalen.
- Tagmembran: 1-lag underpap PF5000 er integreret, så hætten indbygges i tagpapdækningen.
- Brandkrav: Altech angiver, at de isolerede varianter overholder de brandtekniske krav til isolering jf. DS/EN 428; for de uisolerede varianter er der med afsæt i DS 428 påvist brandteknisk modstandsevne over for en standardbrand i op til 60 min.
- Kondenssikring: Altech oplyser, at det er de uisolerede varianter, der leveres med kondenssikring.
- Mål: Databladets oversigt over isolerede tagpap-varianter angiver for rækken Ø125 Fladt Tag D1 DN125, D2 Ø236 mm, D3 Ø250 mm, L1 300 mm, L2 455 mm, L3 130 mm og L4 700 mm.
- Dimensionering: Altechs datablad har tryktabskurver for Ø125 og Ø160 mm for både indtag og afkast.
Se alle tekniske specifikationer →
Varianter
- Altech ventilationshætte Ø160, 0-5°, til tagpap med 50 mm isolering
- Altech ventilationshætte Ø125, 10-48°, til tagpap med kondensindsats
- Altech ventilationshætte Ø160, 10-48°, til tagpap med kondensindsats
- Altech ventilationshætte Ø125, 10-48°, med FastFlash-inddækning
- Altech ventilationshætte Ø160, 10-48°, med FastFlash-inddækning
- Altech ventilationshætte Ø160, 10-48°, med rød FastFlash-inddækning
- Altech ventilationshætte Ø200, 0-5°, til tagpap med 50 mm isolering
Ofte stillede spørgsmål
Hvilken hætte skal jeg vælge?
Vælg efter tagets hældning og tagdækning: 0–5° til flade tage med tagpap, 10–48° til skrå tage – med kondensindsats til tagpap eller med FastFlash-inddækning. De isolerede varianter har 50 mm isolering.
Hvorfor er hætten isoleret?
Ifølge Altech overholder de isolerede varianter de brandtekniske krav til isolering. Denne variant har 50 mm glasuld.
Har denne hætte kondensindsats?
Nej. Altech oplyser, at det er de uisolerede varianter, der leveres med kondenssikring; denne variant er den isolerede udgave med 50 mm glasuld.
Hvilket rør skal hætten tilsluttes?
Nippelrøret er dimensioneret efter DS/EN 1506 til DN125-kanaler.
Dokumentation
Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.
