Beskrivelse

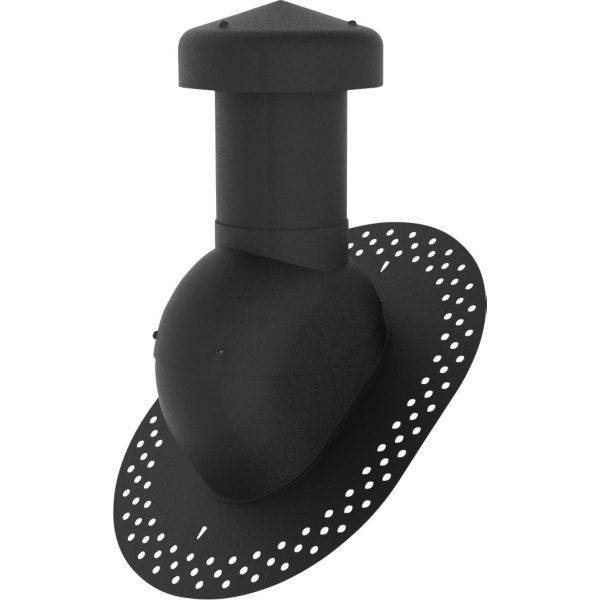

Altech universal ventilationshætte i Ø160 mm til gennemføring af ventilation gennem skrå tage med en hældning på 10–48°. Denne udførelse er til tagpap med tagmembranen i underpap integreret i hætten. Det er en uisoleret udgave med kondensindsats, der ifølge Altech kraftigt reducerer risikoen for kondens fra opfugtet ventilationsluft.
Fordele
- Kondensindsats: Altech angiver, at risikoen for kondens fra opfugtet ventilationsluft er kraftigt reduceret i de uisolerede varianter, fordi de leveres med kondenssikring.
- Materiale: Hætten er fremstillet af aluminium med sortlakeret overflade, og nippelrøret er i galvaniseret stål.
- Integreret membran: Tagmembranen i underpap er en del af hætten, så gennemføringen indbygges direkte i tagpapdækningen.
- Brandprøvet: Altech angiver, at der på de uisolerede varianter er påvist en god brandteknisk modstandsevne over for en standardbrand i op til 60 min. (DBi ISO 834).
Passer den til dit anlæg?
Bruges til
- Gennemføring af ventilation – indtag eller afkast – gennem skrå tage med 10–48° hældning.
- Tage med tagpap; tagmembranen i underpap er integreret i hætten.
Sådan vælger du
- Denne variant: Ø160 mm, taghældning 10–48°, til tagpap, uisoleret med kondensindsats.
- Fladt tag: Ø160 mm, 0–5°, til tagpap, uisoleret med kondensindsats
- Ø125 mm, 10–48°, til tagpap, uisoleret med kondensindsats
- Ø160 mm, 10–48°, med integreret FastFlash-inddækning
- Ø160 mm, 10–48°, med integreret FastFlash-inddækning, rød
Montering
- Tilslutning: DN160 nippelrør iht. DS/EN 1506 (ventilationskanal).
- Nippelrøret er dimensioneret efter DS/EN 1506 og forbindes med ventilationskanalen.
- Tagmembranen (underpap) er integreret, så hætten indbygges i tagpapdækningen.
Til installatøren
- Mål: Nippelrør DN160, hættediameter Ø250 mm, nippelrørslængde 300 mm, inddækning L4 465 mm.
- Nippelrøret er dimensioneret efter DS/EN 1506.
- Altech har udført brandtekniske prøvninger med afsæt i DS 428 på de uisolerede produktvarianter; de isolerede varianter overholder de brandtekniske krav til isolering jf. DS/EN 428.
- Altechs datablad har et tryktabsdiagram for Ø125 og Ø160 til indtag og afkast, som kan bruges ved projekteringen.
Se alle tekniske specifikationer →
Varianter
- Altech ventilationshætte Ø125, 0–5°, til tagpap med 50 mm isolering
- Altech ventilationshætte Ø160, 0–5°, til tagpap med 50 mm isolering
- Altech ventilationshætte Ø125, 10–48°, til tagpap med kondensindsats
- Altech ventilationshætte Ø125, 10–48°, med FastFlash-inddækning
- Altech ventilationshætte Ø160, 10–48°, med FastFlash-inddækning
- Altech ventilationshætte Ø160, 10–48°, med rød FastFlash-inddækning
- Altech ventilationshætte Ø200, 0–5°, til tagpap med 50 mm isolering
Ofte stillede spørgsmål
Hvilken hætte skal jeg vælge?
Vælg efter tagets hældning og tagdækning: 0–5° til flade tage med tagpap, 10–48° til skrå tage – med kondensindsats til tagpap eller med FastFlash-inddækning. Isolerede varianter har 50 mm isolering.
Hvor stor er hætten?
Hættediameteren er Ø250 mm, og nippelrøret er 300 mm langt, ifølge Altechs datablad.
Hvilket materiale er hætten lavet af?
Hætten er fremstillet af aluminium med sortlakeret overflade i RAL 9005, og nippelrøret er i galvaniseret stål.
Dokumentation
Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.
