Beskrivelse

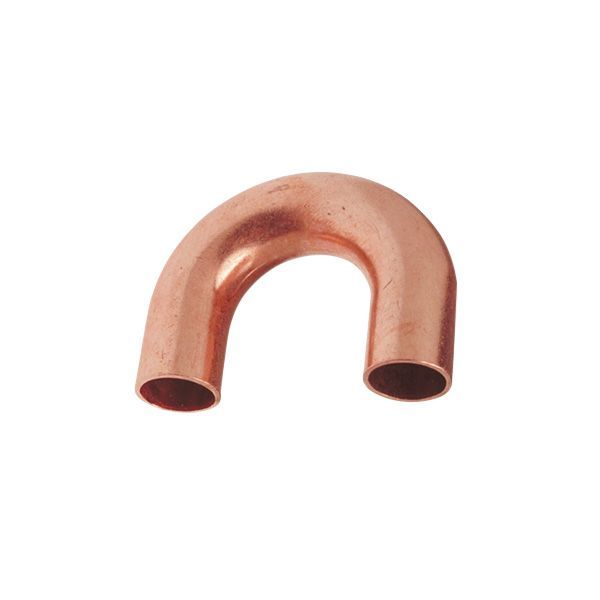

Conex Bänninger >B< ACR bøjning 180° i kobber til kølerør i tommemål, 1/4″. Fittingen samles ved hårdlodning og er beregnet til kølemiddelkredse i klima- og airconditionanlæg (ACR).
Fordele
- Køleteknik: Conex Bänninger angiver, at >B< ACR-serien er udviklet specifikt til kølemiddelkredse i klima- og airconditionanlæg.
- Temperatur: Kobberlegeringer bliver ifølge Conex Bänninger stærkere og mere strækbare ved faldende temperatur og har ingen tendens til lavtemperatur-forsprødning, hvilket gør materialet velegnet til køleanlæg.
- Standard: Conex Bänninger angiver, at >B< ACR-fittings mindst opfylder fittingstandarden ASME B16.22 for mål, loddelængder og trykbærende evne.
- Renhed: Fittingen leveres fra fabrikken med en indvendig overfladekvalitet, der opfylder kravene til kølemiddelkredse, så længe den forbliver i originalemballagen.
Passer den til dit anlæg?
Bruges til
- Køle-, klima- og aircondition-anlæg (ACR) med kobberrør i tommemål. >B< ACR-serien er udviklet specifikt til ACR-markedet.
Sådan vælger du
Montering
- Kølemiddelførende rørledninger skal udføres af en autoriseret kølemontør. Samlingen hårdloddes, og rørene skylles med tør beskyttelsesgas (inertgas) før og under lodningen, så der ikke dannes glødeskal indvendigt.
- Når den originale emballage er åbnet, er det montørens ansvar, at fittingens indvendige overflader holdes rene.
Til installatøren
- Driftsgrænser: Conex Bänninger angiver på produktsiden for varianten maks. driftstryk 40 bar og driftstemperaturområdet -100…150 °C.
- Beregnet arbejdstryk: Conex Bänningers tekniske katalog har desuden en beregnet tabel over tilladt driftsovertryk pr. dimension og temperatur (statiske regneværdier ved sikkerhedsfaktor 4). Afvigende fra tabellen bekræfter Conex Bänninger brug af >B< ACR-kobberlodfittings i dimensionerne 1/4″ til 2 1/8″ ved tryk på maks. 40 bar og driftstemperaturer fra -269 til 120 °C, når forarbejdningen følger DIN EN 378 og DIN EN 14276.
- Materiale: Conex Bänninger oplyser, at >B< ACR-lodfittings er fremstillet af iltfrit kobber Cu-DHP (materialenummer CW024A efter DIN CEN/TS 13388) i sømløst kobberrør, der ifølge Conex Bänninger kan bruges i intervallet -269…250 °C uden tendens til lavtemperatur-forsprødning.
- Kølemiddel: Kobber er bestandigt over for næsten alle almindeligt anvendte kølemidler og blandinger heraf; kun sammen med ammoniak (R-717) og svovldioxid (R-764) er brug under normale forhold ikke muligt, oplyser Conex Bänninger.
- Montering: Conex Bänninger angiver, at rørforbindelser i kølemiddelledninger kun må udføres af en autoriseret kølemontør. Før og under hårdlodningen skylles rørene med en tør beskyttelsesgas (inertgas), så der ikke dannes glødeskal på de indvendige overflader.
- Renhed: De indvendige overflader opfylder kravene til kølemiddelkredse, så længe fittingen forbliver i den originale emballage. Efter åbning ligger ansvaret for renheden hos den, der forarbejder den, oplyser Conex Bänninger.
- Loddemiddel: Conex Bänninger anbefaler sølvholdigt hårdlod, fordi det fylder loddespalten bedre.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Ofte stillede spørgsmål
Hvilken rørdimension passer bøjningen til?
Kobberrør i tommemål: 1/4″. Begge ender er loddemuffer, og fittingen hårdloddes.
Hvad er fittingens maksimale driftstryk?
Conex Bänninger angiver maks. driftstryk 40 bar.
Hvilken temperatur kan fittingen bruges ved?
Conex Bänninger angiver driftstemperaturområdet -100…150 °C på produktsiden. I det tekniske katalog bekræfter Conex Bänninger de 40 bar ved driftstemperaturer fra -269 til 120 °C.
Kan fittingen bruges med alle kølemidler?
Kobber tåler næsten alle almindeligt brugte kølemidler og blandinger af dem. Med ammoniak (R-717) og svovldioxid (R-764) kan fittingen ikke bruges under normale forhold.
Hvordan monteres fittingen?
Ved hårdlodning på kobberrør i tommemål. Før og under lodningen skylles rørene med tør beskyttelsesgas (inertgas).
Hvilket materiale er fittingen lavet af?
Kobber (Cu-DHP, CW024A), fremstillet som sømløst rør og mindst efter fittingstandarden ASME B16.22.
Dokumentation
- Dokument >B< ACR Product Range Sheet (PDF, engelsk) PDF · 981 KB
Tekniske data fra producentens officielle materiale (conexbanninger.com). Ret til ændringer forbeholdes.
