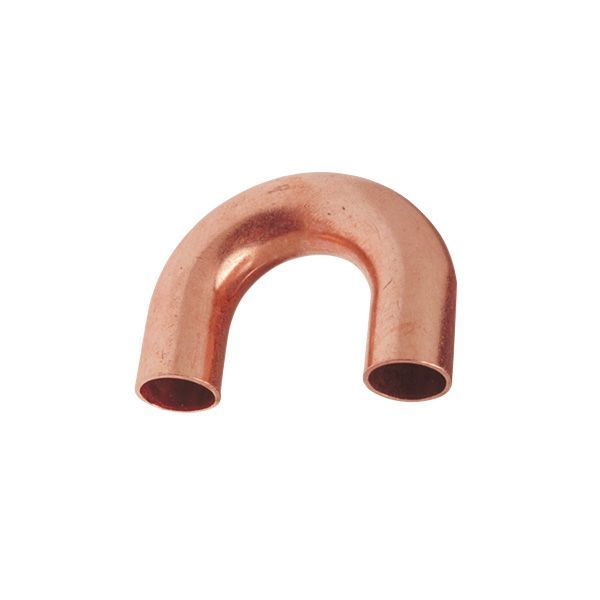

Conex Bänninger ACR bøjning 180°, 5/8” (9638 005000000)

134 kr. inkl. moms

Conex >B< ACR bøjning til kølerør i tommemål.

  • Dimension: 5/8″ (begge ender)
  • Materiale: Kobber, til hårdlodning
  • Maks. driftstryk: 40 bar

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 042064005 Kategori:

Beskrivelse

Conex Bänninger >B< ACR bøjning 180° i kobber til kølerør i tommemål, 5/8″. Fittingen hårdloddes og er beregnet til køle- og klimaanlæg (ACR). Conex Bänninger angiver et maksimalt driftstryk på 40 bar.

Fordele

  • Køleteknik: Conex Bänninger angiver, at >B< ACR-serien er udviklet specifikt til køle- og aircondition-markedet (ACR).
  • Godstykkelse: Conex Bänninger angiver, at >B< ACR-fittings er fremstillet af tykvæggede kobberrør for ensartet vægtykkelse, tæthed og holdbarhed.
  • Standard: Conex Bänninger angiver, at >B< ACR-fittings er fremstillet efter ANSI B16.22 til tommedimensionerede køle- og klimaanlæg.
  • Trykudstyr: Conex Bänninger angiver, at alle fittings i serien opfylder trykudstyrsdirektivet 97/23/EC til brug ved både høj- og lavtryk.

Passer den til dit anlæg?

Bruges til

  • Køle-, klima- og aircondition-anlæg (ACR) med kobberrør i tommemål. >B< ACR-serien er udviklet specifikt til ACR-markedet.

Sådan vælger du

Montering

Til installatøren
  • Driftsgrænser: Conex Bänninger angiver maks. driftstryk 40 bar (4.000 kPa / 580 psi) og driftstemperaturområdet -100…150 °C; de to grænser er angivet hver for sig og ikke som et kombineret tryk/temperatur-forhold.
  • Beregnet arbejdstryk: Conex Bänningers >B< ACR-dokumentation indeholder desuden en beregnet tabel over tilladt driftsovertryk pr. dimension og temperatur (statiske regneværdier efter ASME B16.22 og AD 2000-W6/B0 med sikkerhedsfaktor 4). Afvigende fra tabellen bekræfter Conex Bänninger brug af >B< ACR-kobberlodfittings i 1/4″ til 2 1/8″ ved tryk på maks. 40 bar ved driftstemperaturer fra -269 til 120 °C, når forarbejdningen følger DIN EN 378 og DIN EN 14276.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad er fittingens driftstryk og driftstemperatur?
Conex Bänninger angiver et maksimalt driftstryk på 40 bar (4.000 kPa) og et driftstemperaturområde på -100…150 °C.

Hvordan monteres fittingen?
Fittingen hårdloddes på kobberrør i tommemål efter ANSI B16.22.

Hvilken standard er fittingen fremstillet efter?
ANSI B16.22, til tommedimensionerede ACR-rør. Conex Bänninger angiver desuden, at alle fittings i serien opfylder trykudstyrsdirektivet 97/23/EC.

Dokumentation

Tekniske data fra producentens officielle materiale (conexbanninger.com). Ret til ændringer forbeholdes.

Specifikationer

TypeBøjning 180° (producentens betegnelse: Return Bend)
Serie / systemConex Bänninger >B< ACR
Producentens varenr.9638 005000000
Dimension5/8"
TilslutningLoddeende (kapillar), muffe
Tilslutning5/8" loddeende (muffe)
MaterialeKobber
Maks. driftstryk40 bar (4.000 kPa / 580 psi)
Driftstemperatur-100…150 °C
MålZA 38 / b 51 / c 51 mm
StandardANSI B16.22
GodkendelseTrykudstyrsdirektivet 97/23/EC (høj- og lavtryk)
Pakning (antal)25 stk. pr. pose
Mærke
Varenummer042064005
EAN4011862060503
