Beskrivelse

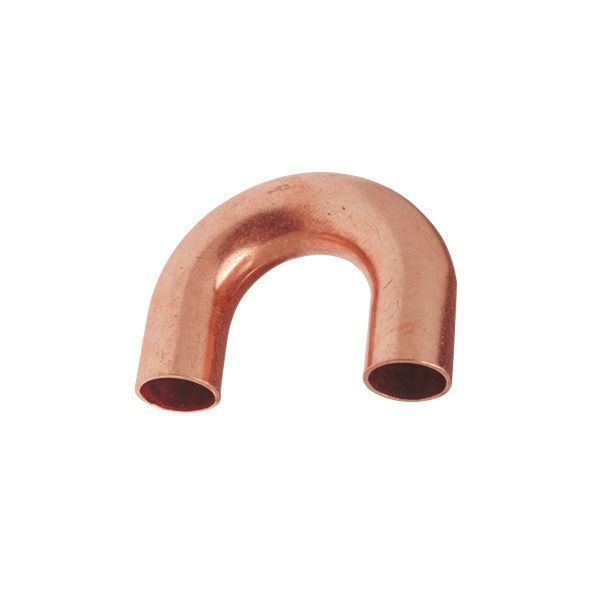

Conex Bänninger >B< ACR bøjning 180° i kobber til kølerør i tommemål, 7/8″. Fittingen hårdloddes og er beregnet til køle- og klimaanlæg (ACR). Conex angiver et maksimalt driftstryk på 40 bar.
Fordele
- Anvendelse: Conex angiver, at >B< ACR-serien er udviklet specifikt til ACR-markedet (køl og aircondition).
- Godstykkelse: Conex oplyser, at fittingerne er fremstillet af tykvæggede kobberrør for at sikre ensartet vægtykkelse og dermed tæthed og holdbarhed.
- Standard: Conex angiver, at fittingerne er fremstillet efter ANSI B16.22 til tommedimensionerede køle- og klimaanlæg.
- Trykudstyr: Conex angiver, at alle fittings i serien opfylder trykudstyrsdirektivet 97/23/EC til brug ved både høj- og lavtryk.
Passer den til dit anlæg?
Bruges til
- Køle-, klima- og aircondition-anlæg (ACR) med kobberrør i tommemål. >B< ACR-serien er udviklet specifikt til ACR-markedet.
Sådan vælger du
- Denne variant: Bøjning 180°, 7/8″, maks. 40 bar.
- ACR bøjning 180, 5/8”
- ACR bøjning 180, 1/2”
- ACR bøjning 180, 3/8”
- Kontrollér, at fittingens maksimale driftstryk dækker anlæggets driftstryk; højtryksanlæg kræver fittings dimensioneret til det højere tryk.
Montering
- Tilslutning: 7/8" loddeende (muffe). Passende fittings: Kølekobberrør 7/8" x 1,50 mm til loddetilslutningen.
- Fittingen samles ved hårdlodning på kobberrør i tommemål.
Til installatøren
- Driftsgrænser: Conex angiver maks. driftstryk 40 bar (4.000 kPa) og driftstemperaturområdet -100…150 °C; de to grænser er angivet hver for sig og ikke som et kombineret tryk/temperatur-forhold.
- Beregnet arbejdstryk: Conex’ >B< ACR-produktark indeholder desuden en beregnet tabel over sikkert arbejdstryk pr. dimension og temperatur; i totalkataloget bekræfter Conex – afvigende fra tabellen – brug af >B< ACR-kobberlodfittings ved maks. 40 bar.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Altech kølekobberrør, hårde lige længder, 7/8'' x 1,50 mm, 130 bar, 5 m1.860 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad er fittingens driftstryk og driftstemperatur?
Conex angiver et maksimalt driftstryk på 40 bar (4.000 kPa) og et driftstemperaturområde på -100…150 °C.
Hvordan monteres fittingen?
Fittingen hårdloddes på kobberrør i tommemål efter ANSI B16.22.
Hvilken standard er fittingen fremstillet efter?
ANSI B16.22, til tommedimensionerede ACR-rør. Conex angiver desuden, at alle fittings i serien opfylder trykudstyrsdirektivet 97/23/EC.
Dokumentation
- Dokument >B< ACR Product Range Sheet (PDF, engelsk) PDF · 981 KB
Tekniske data fra producentens officielle materiale (conexbanninger.com). Ret til ændringer forbeholdes.
