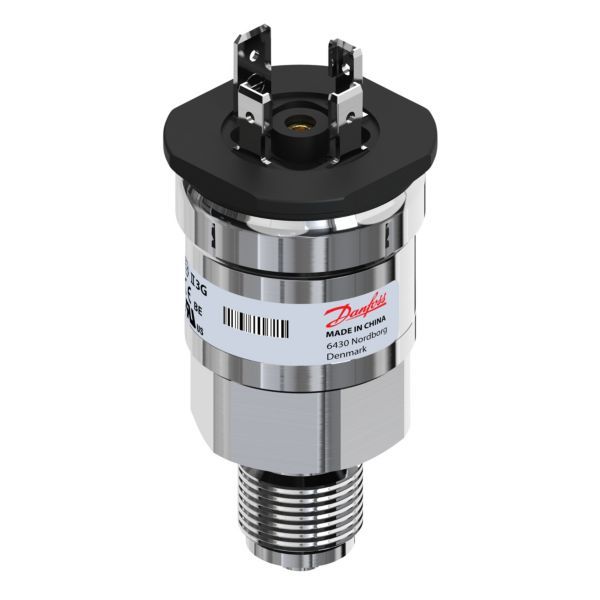

Danfoss AKS 2050 Tryktransmitter, -1-59 bar, Ratiometrisk, Stik, G, 3/8”

2.443 kr. inkl. moms

Ratiometrisk tryktransmitter til klima- og køleanlæg, der omsætter trykket til et spændingssignal.

  • Måleområde: -1 til 59 bar
  • Tilslutning: Udvendigt gevind til trykrøret
  • Udgangssignal: Ratiometrisk spændingssignal, proportionalt med forsyningsspændingen
  • Kølemidler: Alle kølemidler, inkl. ammoniak og CO2

Levering 1–3 hverdage

Varenummer (SKU): 470605750 Kategori:

Beskrivelse

Danfoss AKS 2050 er en ratiometrisk tryktransmitter, der omsætter trykket til et spændingssignal, som er proportionalt med forsyningsspændingen. Måleområdet er -1 til 59 bar, og transmitteren tilsluttes med 3/8″ udvendigt gevind (G 3/8, EN 837). Den bruges i klima-, køle- og CO2-anlæg samt i proceskontrol og laboratorier.

Fordele

  • Måleprincip: Sealed gauge – trykket måles i forhold til en lukket reference på 1013 mbar.
  • Opbygning: Danfoss angiver beskyttelse mod mekaniske påvirkninger som stød, vibration og trykstød, og indgangene er polaritetsbeskyttede.
  • Pulsationsdæmper: AKS 2050 har indbygget pulsationsdæmper – Danfoss nævner kavitation, væskeslag og tryktoppe i væskefyldte anlæg.
  • ATEX Zone 2: Danfoss angiver produktet som anvendeligt i Zone 2 (Ex ec IIA T4 Gc); det er ikke egensikkert.
  • Responstid: Danfoss angiver maks. 4 ms.
  • Elektrisk tilslutning: 4-bens DIN-stik (EN 175301-803-A).

Passer den til dit anlæg?

Bruges til

  • Trykmåling i klima-, køle- og CO2-anlæg samt proceskontrol og laboratorier.
  • Danfoss: transmitteren er egnet til systemer med ratiometriske A/D-omsættere.

Sådan vælger du

Montering

  • Tryktilslutningen er 3/8″ udvendigt gevind (G 3/8, EN 837). Elektrisk tilsluttes den med 4-bens DIN-stik efter EN 175301-803-A. Følg Danfoss’ installationsvejledning for tryktransmittere.
  • Kan monteres horisontalt eller vertikalt med tryktilslutningen nedad, så der ikke samles vand i tilslutningen.
  • Medfølger ikke: Forbindelsesstik med 5 m kabel (bestilles separat, kode 060G1034).
Til installatøren
  • Signaltype: Ratiometrisk 10–90 % af forsyningsspændingen ved 4,5–5,5 V DC; ved 5 V er udgangen 0,5 V ved min. tryk og 4,5 V ved maks. tryk.
  • Belastning: Belastningen, som er forbundet til jord, skal være mindst 10 kΩ ved 5 V DC-forsyning, og strømforbruget er under 5 mA.
  • Driftsgrænser: Maks. driftstryk (PB) 100 bar, kompenseret temperaturområde -30…40 °C, omgivelsestemperatur -40…85 °C.
  • Nøjagtighed: Typ. ±0,5 % FS, maks. ±1 % FS.
  • Montage: Brug en afstandsbøsning ved varmgasledninger for at reducere temperaturpåvirkningen af sensoren.
  • Ex-zone: I ATEX Zone 2 ved temperaturer under -10 °C skal kabel og stik beskyttes mod slag.
  • Brandbare kølemidler: Kan bruges med A3-kølemidler (R290, R600, R600a, R1270) og A2L-kølemidler (R32, R454A/B/C, R444B, R455A, R452A/B) iht. IEC/EN 60335-2-89 og IEC/EN 60335-2-40.

Varianter

Ofte stillede spørgsmål

Hvilken belastning (RL) skal tilsluttes udgangen?
Ifølge producentens datablad skal belastningen, som er forbundet til jord, være mindst 10 kΩ ved 5 V DC-forsyning.

Hvor meget strøm trækker transmitteren?
Under 5 mA ved 5 V DC-forsyning, ifølge producentens datablad.

Må stikket tages af, mens transmitteren er strømført?
Nej. Producentens installationsvejledning angiver, at stikket ikke må fjernes, når sensoren er aktiveret (strømført).

Kan den bruges med brandbare kølemidler?
Ja, med forbehold: ifølge producenten kan AKS-produkter bruges med A3-kølemidler (R290, R600, R600a, R1270) og A2L-kølemidler (R32, R444B, R452A/B, R454A/B/C, R455A) i overensstemmelse med IEC/EN 60335-2-89 og IEC/EN 60335-2-40. For produkter, der ikke er ATEX Zone 2-vurderet, er der i stedet udført en tændingsrisikovurdering efter samme standarder.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTryktransmitter (ratiometrisk)
ModelAKS 2050
Danfoss kodenr.060G5750
Måleområde-1 – 59 bar (sealed gauge)
Nøjagtighedsklassetyp. ±0,5 % FS, maks. ±1 % FS
Linearitetsafvigelse (BFSL)±0,2 % FS
Responstidmaks. 4 ms
Tilslutning3/8" udvendigt gevind, G 3/8 (EN 837)
El-tilslutningDIN-stik EN 175301-803-A, 4 pin (vinkelstik)
Kompenseret temperaturområde-30…40 °C
Omgivelsestemperatur-40…85 °C
Maks. driftstryk100 bar
UdgangssignalRatiometrisk, 10–90 % af forsyningsspænding
TrykreferenceSealed gauge (reference 1013 mbar)
Forsyningsspænding4,5–5,5 V DC
KapslingsklasseIP65
PulsationsdæmperJa
MaterialeRustfrit stål EN 10088-1-1.4404 (AISI 316L) – hus og mediekontakt
MedieAlle kølemidler, inkl. ammoniak og CO2
GodkendelserATEX (Ex ec IIA T4 Gc), CE, UL Recognized
EgensikkerNej
Vibrationsstabilitet20 g, 25 Hz–2 kHz sinus (IEC 60068-2-6); 7,5 grms, 5 Hz–1 kHz tilfældig (IEC 60068-2-64)
Stødfasthed500 g/1 ms (IEC 60068-2-27); frit fald 1 m (IEC 60068-2-32)
Nettovægt0,135 kg
Bruttovægt0,152 kg
Mærke
Varenummer470605750
EAN5702423275755
