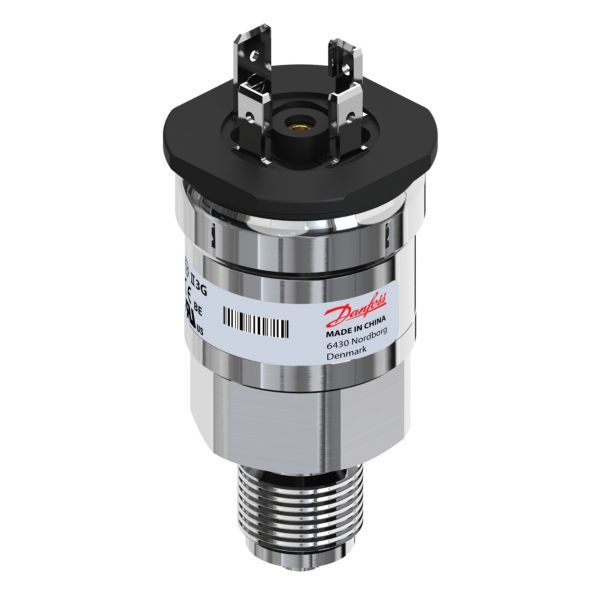

Danfoss AKS 2050 Tryktransmitter, -1-159 bar, Ratiometrisk, Stik, G, 3/8”

1.872 kr. inkl. moms

Tryktransmitter til køleanlæg. Udgangssignalet er ratiometrisk – det følger forsyningsspændingen.

  • Måleområde: -1 til 159 bar.
  • Tryktilslutning: ⅜″ udvendigt gevind.
  • Kapsling: IP65 sammen med modstikket.

Levering 1–3 hverdage

Varenummer (SKU): 470605752 Kategori:

Beskrivelse

Danfoss AKS 2050 er en tryktransmitter til køleanlæg. Udgangssignalet er ratiometrisk: det følger forsyningsspændingen og går fra 10 % af den ved mindste tryk til 90 % ved største tryk (forsyning 4,5–5,5 V DC). Denne udgave måler fra -1 til 159 bar, har 3/8″ udvendigt gevind (G 3/8 A, EN 837) og indbygget pulsationsdæmper. Den tilsluttes med et vinkelstik efter EN 175301-803-A.

Fordele

  • Ratiometrisk udgang: Signalet er beregnet til anlæg med ratiometriske A/D-omsættere.
  • Kølemidler: Danfoss angiver transmitteren som kompatibel med alle kølemidler, også ammoniak og CO2.
  • Pulsationsdæmper: Indbygget i AKS 2050. Danfoss beskriver, at kavitation, væskeslag og tryktoppe kan forekomme i væskefyldte anlæg ved ændringer i strømningshastigheden.
  • Kapsling: IP65 – kapslingsgraden opnås sammen med modstikket.
  • ATEX: Mærket Ex ec IIA T4 Gc og angivet af Danfoss til brug i zone 2.

Passer den til dit anlæg?

Bruges til

  • Trykmåling i klimaanlæg, køleanlæg og CO2-anlæg samt proceskontrol og laboratorier.
  • Danfoss angiver, at den robuste konstruktion og det ratiometriske udgangssignal gør transmitteren egnet til anlæg med ratiometriske A/D-omsættere.

Sådan vælger du

Montering

  • Tryktilslutning: 3/8″ udvendigt gevind (G 3/8 A, EN 837).
  • Tilsluttes med vinkelstik efter EN 175301-803-A; stikket bestilles separat. Følg Danfoss’ installationsvejledning for tryktransmittere.
  • I ATEX zone 2 ved lave temperaturer skal kabel og stik beskyttes mod slag.
  • Medfølger: Tryktransmitter AKS 2050.
  • Medfølger ikke: Tilslutningsstik og kabel – bestilles separat.
Til installatøren
  • Driftsgrænser: Maks. driftstryk (PB) 250 bar; kompenseret temperaturområde 0–80 °C.
  • Omgivelsestemperatur -40…85 °C. Danfoss angiver sensorens driftstemperaturområde til -40…125 °C normalt og -10…85 °C i ATEX zone 2.
  • Nøjagtighed typ. ±0,5 % FS, maks. ±1 % FS; linearitet under ±0,2 % FS (BFSL); responstid under 4 ms; opstartstid under 50 ms.
  • Signal: Ratiometrisk 10–90 % af forsyningsspænding 4,5–5,5 V DC; strømforbrug under 5 mA ved 5 V DC; belastning RL ≥ 10 kΩ ved 5 V DC; el-tilslutning vinkelstik EN 175301-803-A, 4-polet.
  • ATEX zone 2 (EN 60079-0, EN 60079-15): Danfoss angiver produkterne til ATEX zone 2 som anvendelige i køleanlæg med brændbare kølemidler i gruppe IIA – se Danfoss’ AKS-installationsvejledning. Transmitteren er ikke egensikker.
  • Godkendelser: CE, UL, ATEX Ex ec IIA T4 Gc; kapsling IP65, der opnås sammen med modstikket; indbygget pulsationsdæmper.

Varianter

Ofte stillede spørgsmål

Hvilket måleområde har transmitteren?
-1 til 159 bar med forseglet trykreference (sealed gauge, 1013 mbar); maks. driftstryk 250 bar.

Hvilken tryktilslutning har den?
3/8″ udvendigt gevind (G 3/8 A, EN 837).

Hvor nøjagtig er transmitteren?
Typisk ±0,5 % FS, maks. ±1 % FS, med en responstid på maks. 4 ms.

Har den beskyttelse mod trykstød?
Den har en indbygget pulsationsdæmper. Danfoss beskriver, at kavitation, væskeslag og tryktoppe kan forekomme i væskefyldte anlæg ved ændringer i strømningshastigheden.

Følger der et tilslutningsstik med?
Nej. Danfoss fører stikket som separat bestillingsnummer – både som stik med 5 m kabel og som Pg 9-stik.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAKS 2050 tryktransmitter
ModelAKS 2050-9736-A0AB06-0
Danfoss kodenr.060G5752
Måleområde-1 til 159 bar (forseglet trykreference, 1013 mbar)
Nøjagtighedsklassetyp. ±0,5 % FS, maks. ±1 % FS
LinearitetsafvigelseUnder ±0,2 % FS (BFSL)
Tilslutning3/8" udvendigt gevind (G 3/8 A, EN 837)
Omgivelsestemperatur-40…85 °C
Kompenseret temperaturområde0–80 °C
Maks. driftstryk250 bar
UdgangssignalRatiometrisk, 10–90 % af forsyningsspændingen
Forsyningsspænding4,5–5,5 V DC
StrømforbrugUnder 5 mA ved 5 V DC
BelastningRL ≥ 10 kΩ ved 5 V DC
ResponstidUnder 4 ms
OpstartstidUnder 50 ms
PulsationsdæmperJa
El-tilslutningVinkelstik EN 175301-803-A, 4-polet (han)
KapslingsklasseIP65 (opnås sammen med modstikket)
HusRustfrit stål 1.4404 (AISI 316L)
MaterialeMediepåvirkede dele i rustfrit stål 1.4404 (AISI 316L)
EgensikkerNej
GodkendelseCE, UL, ATEX Ex ec IIA T4 Gc (zone 2)
Nettovægt0,135 kg
Mærke
Varenummer470605752
EAN5702423275779
