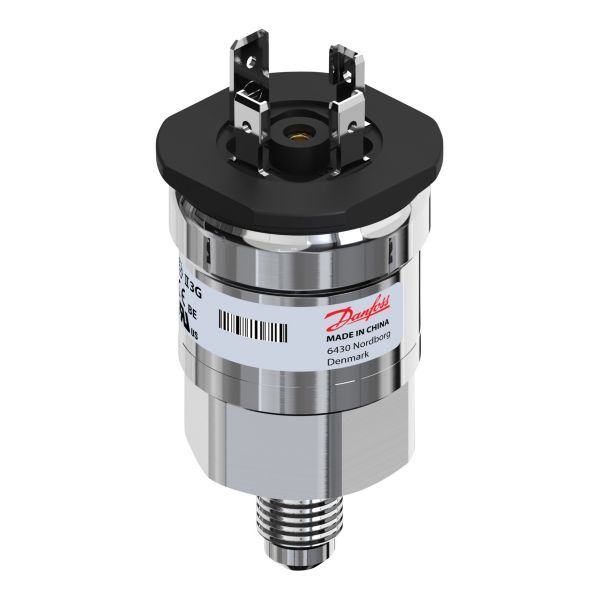

Danfoss AKS 32R Tryktransmitter, -1-34 bar, Ratiometrisk, Stik, UNF, 7/16-20

1.849 kr. inkl. moms

Tryktransmitter til køleanlæg. Den måler trykket og sender et signal, der følger forsyningsspændingen (ratiometrisk udgang).

  • Måleområde: -1…34 bar (forseglet trykreference)
  • Tryktilslutning: Flare-gevind (UNF)
  • Elektrisk tilslutning: Vinkelstik – bestilles separat
  • Kapsling: IP65 sammen med modstik

Levering 1–3 hverdage

Varenummer (SKU): 470600090 Kategori:

Beskrivelse

Danfoss AKS 32R er en tryktransmitter til køleanlæg, der omsætter trykket til et ratiometrisk udgangssignal på 10–90 % af forsyningsspændingen (4,5–5,5 V DC). Denne udgave måler fra -1 til 34 bar med forseglet trykreference (1013 mbar) og har 7/16-20 UNF (flare ¼”) tryktilslutning. Den tilsluttes med et vinkelstik efter EN 175301-803-A.

Fordele

  • Nøjagtighed: Danfoss angiver typisk ±0,3 % af måleområdet (EN 60770).
  • Responstid: Under 4 ms.
  • Mekanisk belastning: Konstruktionen beskytter mod stød, vibration og trykstød.
  • Kølemidler: Danfoss angiver forenelighed med en lang række kølemidler, blandt andet R717 (ammoniak) og R744 (CO2).
  • Omvendt polaritet: Indgangene er polaritetsbeskyttede, og udgangssignalet er kortslutningsbeskyttet.
  • Zone 2: Må bruges i eksplosionsfarlige områder i zone 2 med brandfarlige kølemidler i gruppe IIA. Ved lave temperaturer skal kabel og stik beskyttes mod stød.

Passer den til dit anlæg?

Bruges til

  • Trykmåling i airconditionanlæg, køleanlæg, CO2-anlæg, processtyring og laboratorier, hvor signalet bruges af systemer med ratiometriske A/D-konvertere.

Montering

  • Monteres på trykstudsen med 7/16-20 UNF (flare ¼”) gevind.
  • Tilsluttes med et vinkelstik efter EN 175301-803-A (4-polet); stikket bestilles separat – fx kabelstik med 5 m kabel (060G1034) eller Pg 9-stik (060G0008).
  • Medfølger ikke: Elektrisk stik/kabel til tilslutning – bestilles separat med eget varenummer.
Til installatøren
  • Signal: Ratiometrisk udgang, 10–90 % af forsyningsspændingen [UB] ved 4,5–5,5 V DC (nom. 5 V); ved 5 V er udgangen 0,5 V ved min. tryk og 4,5 V ved maks. tryk. Strømforbrug < 5 mA; belastning RL ≥ 10 kΩ ved 5 V DC; opstartstid < 50 ms.
  • Driftsgrænser: Maks. driftstryk 55 bar; bristetryk > 6 × måleområdets fulde udslag (FS).
  • Kompenseret temperaturområde: 0–80 °C.
  • Vibrations- og stødtest: 20 g sinusformet (25 Hz–2 kHz) og 7,5 grms tilfældig (5 Hz–1 kHz); stød 500 g/1 ms; faldprøve 1 m.
  • Isolationsmodstand: > 100 MΩ ved 100 V DC.
  • Eksplosionsfarlige områder: Mærket Ex ec IIA T4 Gc til zone 2 med brandfarlige kølemidler i gruppe IIA; ikke egensikker udførelse.
  • Målenøjagtighed (EN 60770): typisk ±0,3 % FS, maks. ±0,8 % FS; linearitet < ±0,2 % FS; hysterese og repeterbarhed ≤ ±0,1 % FS.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad måler transmitteren trykket imod?
Mod en forseglet trykreference svarende til 1013 mbar.

Følger stikket med?
Nej, det elektriske stik bestilles separat – fx med 5 m kabel eller som Pg9-stik.

Kan den bruges i eksplosionsfarlige områder?
Ja, til zone 2 med brandfarlige kølemidler i gruppe IIA (mærkning Ex ec IIA T4 Gc); den er ikke egensikker.

Hvor nøjagtig er målingen?
Danfoss angiver typisk ±0,3 % af måleområdet og maksimalt ±0,8 % (EN 60770).

Hvilken tilslutning har transmitteren?
7/16-20 UNF (flare ¼”) tryktilslutning og et vinkelstik efter EN 175301-803-A.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAKS 32R tryktransmitter
Producentens varenr.060G0090
Måleområde-1…34 bar (forseglet trykreference, 1013 mbar)
Nøjagtighedsklasse±0,3 % FS (typ.), ±0,8 % FS (maks.)
Linearitet (BFSL)< ±0,2 % FS
Hysterese og repeterbarhed≤ ±0,1 % FS
Tilslutning7/16-20 UNF (flare ¼")
Elektrisk tilslutningVinkelstik (hanstik), EN 175301-803-A, 4-polet
Kompenseret temperaturområde0–80 °C
Omgivelsestemperatur-40…85 °C
Vibrationsstabilitet (sinusformet)20 g, 25 Hz–2 kHz (IEC 60068-2-6)
Vibrationsstabilitet (tilfældig)7,5 grms, 5 Hz–1 kHz (IEC 60068-2-64)
Stødstyrke500 g/1 ms (IEC 60068-2-27)
Faldprøve1 m (IEC 60068-2-32)
Isolationsmodstand> 100 MΩ ved 100 V DC
Maks. driftstryk55 bar
Bristetryk> 6 × måleområdets fulde udslag (FS)
ResponstidMaks. 4 ms
Opstartstid< 50 ms
UdgangssignalRatiometrisk, 10–90 % af [UB]
Forsyningsspænding4,5–5,5 V DC (nom. 5 V DC)
Strømforbrug< 5 mA ved 5 V DC
Belastning (RL)≥ 10 kΩ ved 5 V DC
KapslingsklasseIP65 (sammen med modstik)
Egensikker udførelseNej
MaterialeRustfrit stål EN 10088-1 1.4404 (AISI 316L), mediekontakt og hus
GodkendelserCE, UL, GOST, ATEX Ex ec IIA T4 Gc (kun zone 2, kølemidler gruppe IIA)
Nettovægt0,12 kg
Bruttovægt0,136 kg
Mærke
Varenummer470600090
EAN5702422113218
