Beskrivelse

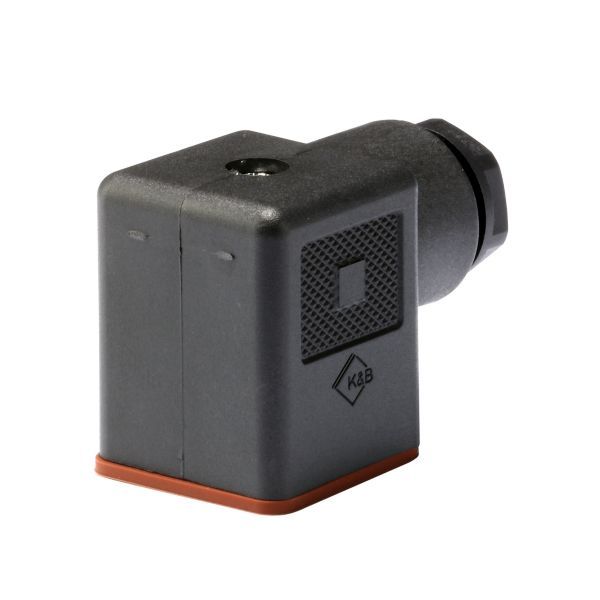

Danfoss elektrisk stik Pg 9 (060G0008) bruges til tilslutning af tryktransmittere i AKS- og MBS-serien, fx AKS 32R. Stikket er et vinkelstik med knivkontakter, og der følger en pakning med. Danfoss angiver benene som 1 = plus, 2 = minus/fælles og 3 = signal.
Fordele
- Tilslutning: Pg 9-vinkelstik med knivkontakter.
- Medfølger: Der følger en pakning med stikket.
- Benmærkning: Benene er nummereret 1 (plus), 2 (minus/fælles) og 3 (signal).
Passer den til dit anlæg?
Bruges til
- Elektrisk tilslutning af Danfoss tryktransmittere i AKS- og MBS-serien, fx AKS 32R.
Sådan vælger du
- Denne variant: Pg 9.
- Danfoss har også et tilslutningsstik med 5 m fast kabel (060G1034); Danfoss angiver, at tryktransmitteren opnår IP67, når det stik er monteret.
Montering
- Monteres på tryktransmitterens elektriske tilslutning; benene er nummereret 1 (plus), 2 (minus/fælles) og 3 (signal).
- Medfølger: Pakning.
- Medfølger ikke: Kabel.
Til installatøren
- Benforbindelser: Danfoss angiver 1 = plus, 2 = minus/fælles og 3 = signal for Pg 9-stikket. Farvekoderne sort, blå og brun gælder Danfoss’ kabeludgave 060G1034 og ikke dette stik.
- Kapsling: Danfoss angiver IP65 (IEC 60529) for tryktransmitterne AKS 32R og AKS 2050, og at IP-beskyttelsen først er opfyldt sammen med modstikket.
Se alle tekniske specifikationer →
Passer til
- Danfoss AKS 32R Tryktransmitter, -1-34 bar, Ratiometrisk, Stik, UNF, 7/16-20
- Danfoss AKS 32R Tryktransmitter, -1-12 bar, Ratiometrisk, Stik, UNF, 7/16-20
- Danfoss AKS 32R Tryktransmitter, -1-34 bar, Ratiometrisk, Stik, ODF, 3/8”
Ofte stillede spørgsmål
Hvilke tryktransmittere passer stikket til?
Danfoss angiver stikket til tryktransmitterne i AKS- og MBS-serien, bl.a. AKS 32R.
Følger der kabel med stikket?
Der følger en pakning med, men ikke noget kabel. Danfoss har også en udgave med 5 m fast kabel (060G1034), hvor tryktransmitteren ifølge Danfoss opnår IP67, når stikket er monteret.
Hvilken kabelindføring har stikket?
Pg 9.
Hvordan er benene i stikket nummereret?
Danfoss angiver 1 = plus, 2 = minus/fælles og 3 = signal.
Dokumentation
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
