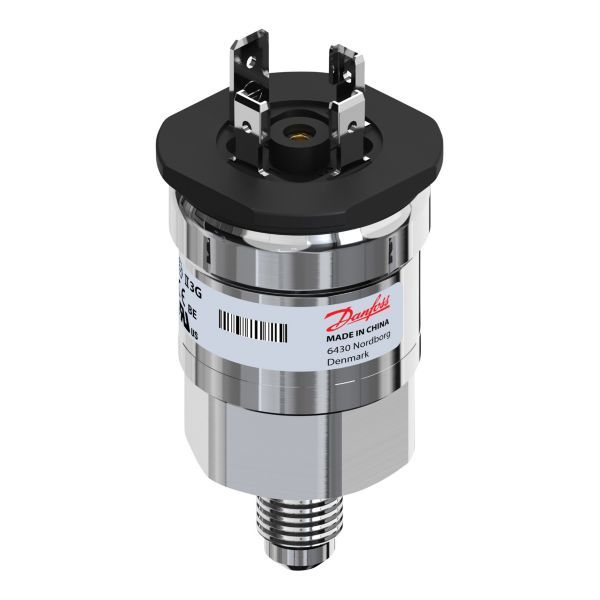

Danfoss AKS 32R Tryktransmitter, -1-12 bar, Ratiometrisk, Stik, UNF, 7/16-20

2.046 kr. inkl. moms

Tryktransmitter til køleanlæg. Udgangssignalet er ratiometrisk – det følger forsyningsspændingen.

  • Måleområde: -1 til 12 bar.
  • Tryktilslutning: ¼″ flare.
  • Kapsling: IP65 sammen med modstikket.

Levering 1–3 hverdage

Varenummer (SKU): 470601036 Kategori:

Beskrivelse

Danfoss AKS 32R er en tryktransmitter til køleanlæg. Udgangssignalet er ratiometrisk: det følger forsyningsspændingen og går fra 10 % af den ved mindste tryk til 90 % ved største tryk (forsyning 4,5–5,5 V DC). Denne udgave måler fra -1 til 12 bar og har 7/16-20 UNF-tryktilslutning (¼″ flare). Den tilsluttes med et vinkelstik efter EN 175301-803-A.

Fordele

  • Ratiometrisk udgang: Signalet er beregnet til anlæg med ratiometriske A/D-omsættere.
  • Kølemidler: Danfoss angiver transmitteren som kompatibel med alle kølemidler, også ammoniak og CO2.
  • Responstid: Danfoss angiver en responstid under 4 ms.
  • Kapsling: IP65 – kapslingsgraden opnås sammen med modstikket.
  • ATEX: Mærket Ex ec IIA T4 Gc og angivet af Danfoss til brug i zone 2.

Passer den til dit anlæg?

Bruges til

  • Trykmåling i klimaanlæg, køleanlæg og CO2-anlæg samt proceskontrol og laboratorier.
  • Danfoss angiver, at den robuste konstruktion og det ratiometriske udgangssignal gør transmitteren egnet til anlæg med ratiometriske A/D-omsættere.

Sådan vælger du

Montering

  • Tryktilslutning: 7/16-20 UNF (¼″ flare).
  • Tilsluttes med vinkelstik efter EN 175301-803-A; stikket bestilles separat. Følg Danfoss’ installationsvejledning for tryktransmittere.
  • I ATEX zone 2 ved lave temperaturer skal kabel og stik beskyttes mod slag.
  • Medfølger: Tryktransmitter AKS 32R.
  • Medfølger ikke: Tilslutningsstik og kabel – bestilles separat.
Til installatøren
  • Driftsgrænser: Maks. driftstryk (PB) 33 bar; kompenseret temperaturområde -30…40 °C.
  • Omgivelsestemperatur -40…85 °C. Danfoss angiver sensorens driftstemperaturområde til -40…125 °C normalt og -10…85 °C i ATEX zone 2.
  • Nøjagtighed typ. ±0,3 % FS, maks. ±0,8 % FS; linearitet under ±0,2 % FS (BFSL); responstid under 4 ms; opstartstid under 50 ms.
  • Signal: Ratiometrisk 10–90 % af forsyningsspænding 4,5–5,5 V DC; strømforbrug under 5 mA ved 5 V DC; belastning RL ≥ 10 kΩ ved 5 V DC; el-tilslutning vinkelstik EN 175301-803-A, 4-polet.
  • ATEX zone 2 (EN 60079-0, EN 60079-15): Danfoss angiver produkterne til ATEX zone 2 som anvendelige i køleanlæg med brændbare kølemidler i gruppe IIA – se Danfoss’ AKS-installationsvejledning. Transmitteren er ikke egensikker.
  • Godkendelser: CE, UL, ATEX Ex ec IIA T4 Gc; kapsling IP65, der opnås sammen med modstikket.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilket måleområde har transmitteren?
-1 til 12 bar med forseglet trykreference (sealed gauge, 1013 mbar); maks. driftstryk 33 bar.

Hvilken tilslutning har den – tryk og el?
Tryktilslutning 7/16-20 UNF (flare ¼″); el-tilslutning med vinkelstik EN 175301-803-A, 4-polet.

Hvilket temperaturområde er den kompenseret til, og hvad er omgivelsestemperaturen?
Kompenseret -30 til 40 °C; omgivelsestemperatur -40 til 85 °C.

Kan den bruges med ammoniak eller CO2?
Ja, Danfoss angiver den som kompatibel med alle kølemidler, herunder ammoniak og CO2.

Følger der et tilslutningsstik med?
Nej. Danfoss fører stikket som separat bestillingsnummer – både som stik med 5 m kabel og som Pg 9-stik.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAKS 32R tryktransmitter
ModelAKS 32R-DH36-A0BC08-0
Danfoss kodenr.060G1036
Måleområde-1 til 12 bar (forseglet trykreference, 1013 mbar)
Nøjagtighedsklassetyp. ±0,3 % FS, maks. ±0,8 % FS
LinearitetsafvigelseUnder ±0,2 % FS (BFSL)
Tilslutning7/16-20 UNF udvendigt (¼″ flare)
Omgivelsestemperatur-40…85 °C
Kompenseret temperaturområde-30…40 °C
Maks. driftstryk33 bar
UdgangssignalRatiometrisk, 10–90 % af forsyningsspændingen
Forsyningsspænding4,5–5,5 V DC
StrømforbrugUnder 5 mA ved 5 V DC
BelastningRL ≥ 10 kΩ ved 5 V DC
ResponstidUnder 4 ms
OpstartstidUnder 50 ms
El-tilslutningVinkelstik EN 175301-803-A, 4-polet (han)
KapslingsklasseIP65 (opnås sammen med modstikket)
HusRustfrit stål 1.4404 (AISI 316L)
MaterialeMediepåvirkede dele i rustfrit stål 1.4404 (AISI 316L)
EgensikkerNej
GodkendelseCE, UL, ATEX Ex ec IIA T4 Gc (zone 2), GOST
Nettovægt0,12 kg
Mærke
Varenummer470601036
EAN5702422141310
