Beskrivelse

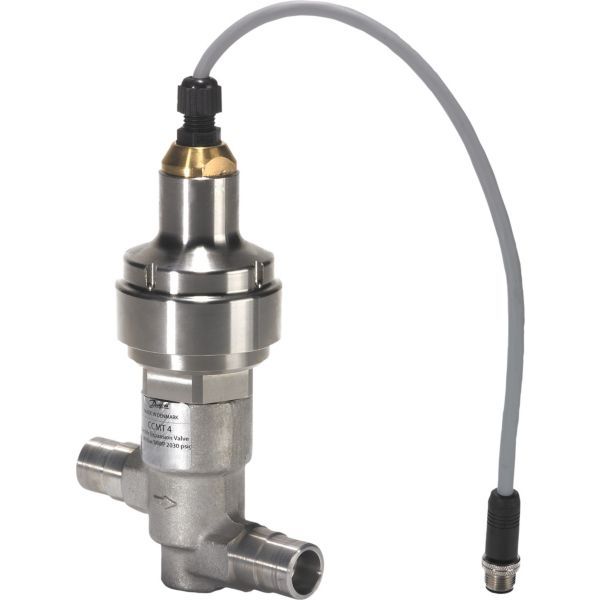

Danfoss CCMT 4 er en elektrisk styret reguleringsventil, udviklet specielt til CO2-anlæg (R744). Ventilen kan bruges som ekspansionsventil, som trykregulator for gaskøleren eller som gas-bypassventil i transkritiske og subkritiske anlæg. CCMT 4 har en kv-værdi på 0,45 m³/h og et maks. driftstryk på 140 bar, og den har 5/8″ loddetilslutning (ODF) eller 1/2″ stuksvejs.
Fordele
- Fire funktioner i én ventil: Danfoss kalder den “one valve, 4 applications” – ekspansion, gaskøler-regulering, gas-bypass og trykregulering.
- Reguleringsnøjagtighed: Reguleringskeglen giver ifølge Danfoss optimal reguleringsnøjagtighed, særligt ved dellast.
- Levetid: Danfoss angiver en forventet levetid på mindst 15 år.
- Ventilsæde: PEEK-sædet giver ifølge Danfoss god tæthed og robusthed.
- Indbygget filter: Topstykket har et indbygget filter, så snavs holdes ude af ventilen.
- Tilslutning: Ventilen har kombineret stuksvejse- og loddetilslutning, så den kan både svejses og loddes i.
Passer den til dit anlæg?
Bruges til
- Transkritiske og subkritiske CO2-anlæg (R744); ventilen kan bruges som ekspansionsventil, gaskøler-trykregulator, gas-bypassventil eller trykregulator.
- Anlæg med flash gas bypass, parallelkompression eller som selvstændig løsning.
Sådan vælger du
- Denne variant: CCMT 4, kv 0,45 m³/h.
- Større kv-værdi: Danfoss CCMT 8
- Ventilstørrelsen vælges ud fra anlæggets dimensionering af kølemiddelflow og tryk, ikke ud fra rørdimensionen.
Montering
- Ventilen styres af en Danfoss-driver, fx EKE 1C eller AK-XM 208C, og motoren tilsluttes med et M12-kabel, der købes særskilt.
- Danfoss O-ring-sæt til CCM/CCMT (reservedel)
- Danfoss M12-vinkelkabel til CCMT, 8 m
- Til manuel betjening og service findes Danfoss’ AST-g servicedriver.
- Medfølger: Ventil med påmonteret motor (aktuator).
- Medfølger ikke: M12-kabel til driveren, Driver/regulator, fx EKE 1C.
Til installatøren
- Motor: Bipolar trinmotor med permanent magnet og indbygget M12-hanstik; styres med strømdriver (100 mA RMS, -4 %/+15 %) eller spændingsdriver.
- Trinmodus: 2-faset fuldtrin; Danfoss anbefaler mikrotrin. Fasemodstand 52 Ω ±10 %, faseinduktans 85 mH.
- Trin og vandringstid: 1.100 fulde trin; fuld vandring på 5 sek. ved 220 trin/sek.
- Trinhastighed: Strømdriver maks. 300 trin/sek. (Danfoss anbefaler 200 trin/sek.); spændingsdriver maks. 150 trin/sek.
- Effekt: Spændingsdrev 5,5 W, strømdrev 1,3 W (UL: NEC class 2). 100 % driftscyklus er tilladt; Danfoss anbefaler 20 %.
- Referenceposition: Overdrivning mod helt lukket position. Maks. 10 % af fulde trin i lukket position; overdrivning i åben position er ikke tilladt.
- Kompatible drivere: EKE 1A, EKE 1B, EKE 1C, EKC 313, EKC 326A, AK-XM 208C, EKF 1A, EKF2A og EKE 100.
- Trykretning: Envejs – undgå modtryk under drift.
- Filter: Det indbyggede filter i topstykket kan ifølge Danfoss ikke udskiftes på CCMT 2–8.
- PED: Væskegruppe 1 og 2, artikel 4 stk. 3.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss CCM/CCMT O-ring Anvendes til alle CCM/CCMT ventiler (2 O-ringe)562 kr. inkl. moms+
Danfoss ETS kabel 8m504 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilke kølemidler kan ventilen bruges til?
Danfoss’ datablad angiver R744 (CO2) og R1234yf for CCMT 2–8. Ventilen tåler kølemiddelolierne PAG, POE og PVE.
Hvad betyder HPV, GBV, EV og EPR?
Det er Danfoss’ forkortelser for ventilens fire mulige funktioner: trykregulator for gaskøleren (HPV), gas-bypassventil (GBV), ekspansionsventil (EV) og trykregulator (EPR).
Hvordan styres ventilen?
Ventilen har en indbygget trinmotor, som styres af en Danfoss-driver, fx EKE 1C eller AK-XM 208C. Driveren tilsluttes ventilens M12-stik med et M12-kabel, som ikke følger med.
Hvilket rør passer ventilen til?
Ventilen har 5/8″ × 5/8″ loddetilslutning (ODF) eller kan stuksvejses på 1/2″-rør; Danfoss opgiver ventilens udvendige diameter til 21,3 mm som reference (EN 10220).
Findes der reservedele?
Ja, Danfoss har et O-ring-sæt som reservedel til CCM- og CCMT-ventiler.
