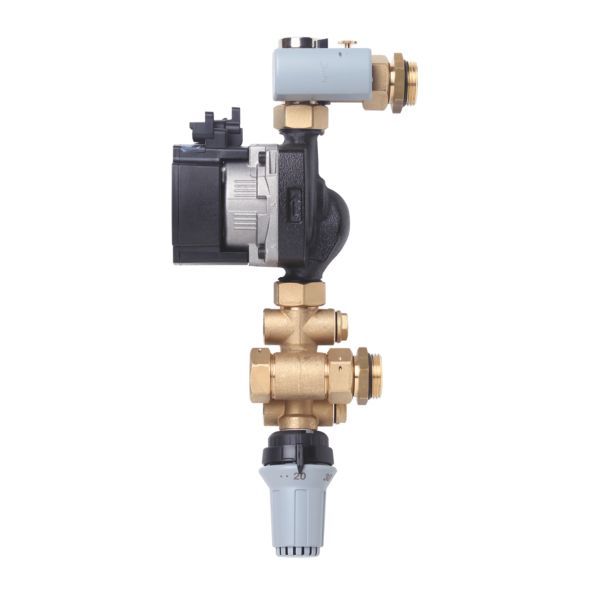

Danfoss FHM-C1 gulvvarmeshunt

4.057 kr. inkl. moms

Gulvvarmeshunt med indbygget cirkulationspumpe, der holder gulvvarmens fremløbstemperatur konstant, når varmekilden leverer et varmere vand end gulvvarmen må få.

  • Pumpe: Grundfos UPM3 Auto med variabel hastighed, energiklasse A
  • Tilslutning: ½” på primærsiden
  • Montage: Kan sidde i venstre eller højre side af fordeleren

Levering 1–3 hverdage

Varenummer (SKU): 466227111 Kategori:

Beskrivelse

Danfoss FHM-C1 er en kompakt gulvvarmeshunt til vandbaseret gulvvarme, hvor varmekilden leverer en højere temperatur, end gulvet må få. Shunten har en selvvirkende FTC-føler, der holder gulvvarmens fremløbstemperatur konstant, og er udstyret med en Grundfos UPM3 Auto 15-70 cirkulationspumpe i energiklasse A. Den kan monteres på gulvvarmefordelerens venstre eller højre side.

Fordele

  • Fremløbstemperatur: FTC-føleren holder gulvvarmens fremløbstemperatur konstant, uafhængigt af varmekildens temperatur.
  • Montage: Mirror-designet gør, at shunten kan monteres på fordelerens venstre eller højre side, med tilslutning fra siden eller nedefra.
  • Termometer: Et indbygget termometer viser fremløbstemperaturen direkte på shunten.
  • Opgradering: Kan opgraderes til elektronisk fremløbsstyring med Danfoss Icon2™ (tilbehør).

Passer den til dit anlæg?

Bruges til

  • Shunt til vandbåren gulvvarme, når varmekilden – fx kedel, fjernvarme eller varmepumpe – leverer varmere vand end gulvvarmen må få.
  • Danfoss nævner anlæg med flere zoner med forskellig temperatur, fx radiatorer og gulvvarme i samme anlæg.

Sådan vælger du

  • Denne variant: FHM-C1 med Grundfos UPM3 Auto 15-70 og indbygget FTC-føler.

Montering

  • Monteres direkte på gulvvarmefordeleren i venstre eller højre side, med primær tilslutning fra siden eller nedefra.
  • Primær tilslutning: ½” (DN15).
  • Medfølger: Grundfos UPM3 Auto 15-70 pumpe, FTC-føler til flowtemperaturregulering (15–50 °C), Termometer (FH-DT, 0–60 °C), Indbygget kontraventil og manuel udluftning.
  • Medfølger ikke: Sikkerhedstermostat FH-ST55 bestilles separat, FHM-AF vinkelfittings bestilles separat, Isoleringsskal til pumpen bestilles separat.
Til installatøren
  • Maks. fremløbstemperatur på primærsiden er 90 °C; maks. tilladt fremløbstemperatur til gulvvarmen er 60 °C.
  • FTC-følerens standardområde er 15–50 °C; en føler til 35–70 °C fås som tilbehør.
  • Maks. differenstryk ved brug med Danfoss gulvvarmefordelere er 0,6 bar; maks. driftstryk er PN 10.
  • En valgfri sikkerhedstermostat (FH-ST55) kan kobles til pumpen, hovedstyringen eller fordelerskabet: den afbryder strømmen ved 55 °C og har en hysterese på 4 K (genindkobler ved 51 °C).
  • Fremløbsstyringen kan opgraderes til elektronisk styring med Danfoss Icon2™.

Tilbehør

Ofte stillede spørgsmål

Hvilken pumpe sidder i shunten?
En Grundfos UPM3 Auto 15-70 cirkulationspumpe i energiklasse A.

Kan den monteres på begge sider af fordeleren?
Ja, Danfoss’ mirror-design gør, at shunten kan monteres på fordelerens venstre eller højre side, med primær tilslutning fra siden eller nedefra.

Beskytter den gulvet mod for høj temperatur?
FTC-føleren holder gulvvarmens fremløbstemperatur konstant. Danfoss har desuden en sikkerhedstermostat (FH-ST55) som tilbehør, der kan afbryde strømmen til pumpe eller styring, hvis temperaturen når 55 °C.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeGulvvarmeshunt (FHM-C1)
ModelFHM-C1 UPM3 15-70
Danfoss kodenr.088U0094
PumpeGrundfos UPM3 Auto 15-70
Energiklasse pumpenA
Tilslutning½" (DN15)
Kvs0,95 m³/h
TrykklassePN 10
Maks. differenstryk0,6 bar (med Danfoss gulvvarmefordelere)
Forsyningsspænding230 V AC
Maks. fremløbstemperatur (primær side)90 °C
Maks. tilladt fremløbstemperatur (gulvvarme)60 °C
FTC flowtemperaturregulering15–50 °C
Termometer (FH-DT)0–60 °C
KontraventilIndbygget, POM/rustfrit stål
Materiale (hus, unioner og metaldele)Messing/rustfrit stål
O-ringe og pakningerEPDM
KapslingsklasseIP44
Mærke
Varenummer466227111
EAN5702425133909
Vægt4,068 kg
