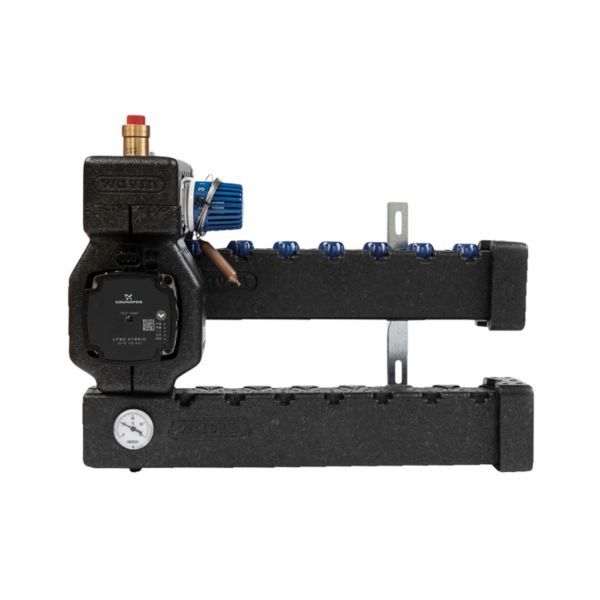

Wavin Midishunt 5 kredse gulvvarmeshunt, Ø20 mm, Grundfos UPM3 AUTO 15-70 (3087123)

4.303 kr. inkl. moms

Komplet gulvvarmeshunt til fem gulvvarmekredse, der styrer, hvor varmt vandet er, når det løber ud i gulvet.

  • Antal kredse: Fordelerrør til fem gulvvarmekredse
  • Mål: 359 × 363 × 268 mm (H × L × B)
  • Medfølger: Cirkulationspumpe, kapillarrørstermostat, automatisk luftudlader, fordelerrør og isoleringssæt
  • Varmekilden tilsluttes: Fra venstre eller højre side – fra fabrikken i venstre side

Levering 1–3 hverdage

Varenummer (SKU): 466221805 Kategori:

Beskrivelse

Wavin Midishunt styrer fremløbstemperaturen til fem gulvvarmekredse. Den leveres samlet med Grundfos UPM3 AUTO 15-70 cirkulationspumpe, kapillarrørstermostat, automatisk luftudlader og fordelerrør med koblingssæt til Ø20 mm PEX- eller PE-RT-rør. Wavin angiver driftsgrænser på 2–95 °C og maks. 10 bar, og isoleringssæt til pumpe og fordelerrør er med i leverancen.

Fordele

  • Du bestemmer varmen i gulvet: Fremløbstemperaturen sættes på termostaten, og Wavin skriver, at en korrekt indstilling giver behagelige temperaturforhold i rummet og god driftsøkonomi.
  • Vedligeholdelse: Wavin skriver, at shunten ikke kræver dagligt tilsyn – termostatventil og cirkulationspumpe kontrolleres én gang om året.
  • Isolering er med i kassen: Der er isoleringssæt til både cirkulationspumpen og fordelerrøret.
  • Rumstyring kan tilføjes: Til styring af rumtemperaturen kan shunten forsynes med Wavin Sentio eller Wavin AHC 9000 gulvvarmestyring – det er ekstraudstyr.
  • Pumpen er indstillet fra fabrikken: Grundfos-cirkulationspumpen leveres med en driftsindstilling til gulvvarme, som kan ændres efter tabellen i vejledningen.

Passer den til dit anlæg?

Bruges til

  • Styring af fremløbstemperaturen i et gulvvarmeanlæg med op til fem gulvvarmekredse.
  • Gulvvarmeanlæg, hvor rumtemperaturen senere skal styres med Wavin Sentio eller Wavin AHC 9000 gulvvarmestyring.

Montering

  • Shunten monteres på væggen, og gulvvarmekredsene tilsluttes fordelerrørene med koblingssæt til Ø20×2,0 mm PEX- eller PE-RT-rør. Varmekilden tilsluttes shuntens ventilblok.
  • Cirkulationspumpen tilsluttes elnettet – det skal udføres af en autoriseret person.
  • Ved opstart fyldes og udluftes anlægget, det trykprøves efter gældende forskrifter, fordelerrøret indreguleres, og fremløbstemperaturen indstilles på termostaten.
  • Ved trægulve skal trægulvsfabrikantens anvisninger om maks. overfladetemperatur følges.
  • Medfølger: Grundfos UPM3 AUTO 15-70 cirkulationspumpe, Kapillarrørstermostat til fremløbstemperaturen, Automatisk luftudlader, Fordelerrør med koblingssæt til Ø20×2,0 mm PEX-/PE-RT-rør, Isoleringssæt til cirkulationspumpe og fordelerrør, Plastnøgle til indregulering af fordelerrøret, Installationsvejledning.
  • Medfølger ikke: Gulvvarmestyring med rumtermostat og telestat (ekstraudstyr).
Til installatøren
  • Regulering: Kapillarrørstermostaten styrer fremløbstemperaturen – en højere skalaværdi giver en højere temperatur. Temperaturen kan aflæses på termometeret, når pumpen kører og mindst én gulvvarmekreds er åben.
  • Cirkulationspumpe: Grundfos UPM3 AUTO 15-70, forudindstillet til driftsindstilling 6 (konstant tryk 2) fra fabrikken; de øvrige driftsindstillinger står i vejledningens bilag.
  • Tilslutning af varmekilde: Fra venstre eller højre side – fra fabrikken i venstre side. Ved tilslutning i højre side skal returen til varmekilden hæves, så der er plads til telestaterne mellem fordelerrør og returrør, og ventilsædet må ikke udskiftes med anden fitting.
  • Driftsgrænser: 2–95 °C, maks. tryk 10 bar, differenstryk min. 0,2 bar og maks. 0,8 bar.
  • Opstart: Anlægget fyldes og udluftes, trykprøves efter gældende forskrifter, fordelerrøret indreguleres efter Wavins indreguleringsskema, og fremløbstemperaturen indstilles på termostaten.
  • Indregulering: Indstillingen sker på fordelerrørssættets returrør. Den længste gulvvarmekreds står fuldt åben, og de øvrige kredse drejes det antal omdrejninger, Wavins indreguleringsskema angiver for kredsens længde.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad følger med?
Shunten med Grundfos UPM3 AUTO 15-70 cirkulationspumpe, kapillarrørstermostat, automatisk luftudlader og fordelerrør, koblingssæt til Ø20×2,0 mm PEX-/PE-RT-rør, plastnøgle til indregulering, isoleringssæt til pumpe og fordelerrør samt installationsvejledning.

Hvilke rør passer til shunten?
Fordelerrøret leveres med koblingssæt til Ø20×2,0 mm PEX- eller PE-RT-rør. Der bruges to koblingssæt pr. gulvvarmekreds.

Hvordan indstiller jeg fremløbstemperaturen?
Drej på termostaten – en højere skalaværdi giver en højere fremløbstemperatur. Temperaturen kan aflæses på termometeret, når pumpen kører og mindst én kreds er åben. Ved trægulve skal trægulvsfabrikantens anvisninger om maks. overfladetemperatur følges.

Kan jeg styre rumtemperaturen?
Ja. Til styring af rumtemperaturen kan shunten forsynes med Wavin Sentio eller Wavin AHC 9000 gulvvarmestyring med rumtermostat og telestat. Det er ekstraudstyr og bestilles separat.

Hvilken vedligeholdelse kræver den?
Wavins serviceskema angiver én gang om året: kontrollér, at den termostatiske fremløbsventil kan åbne og lukke helt, og at cirkulationspumpen kan køre. Husk at stille ventilen tilbage på den ønskede værdi efter kontrol.

Hvor mange kredse har den?
Fordelerrøret er til fem gulvvarmekredse. Wavin Minishunt fås i en variant med én gulvvarmekreds, og Wavin Midishunt fås fra to til otte gulvvarmekredse.

Dokumentation

Tekniske data fra producentens officielle materiale (wavin.com). Ret til ændringer forbeholdes.

Specifikationer

TypeGulvvarmeshunt med fordelerrør
ModelWavin Midishunt 5 kreds, UPM3 AUTO 15-70
Producentens varenr.+3087123
Antal kredse5
CirkulationspumpeGrundfos UPM3 AUTO 15-70
Pumpeindstilling fra fabrikkenDriftsindstilling 6 – konstant tryk 2 (gulvvarme)
TilslutningKoblingssæt til Ø20×2,0 mm PEX-/PE-RT-rør, to sæt pr. gulvvarmekreds
Maks. driftstryk10 bar
Maks. differenstryk0,8 bar
Min. differenstryk0,2 bar
Medietemperatur2–95 °C
Mål359 × 363 × 268 mm (H × L × B)
Mærke
Varenummer466221805
EAN5708525615529
MaterialeAndet
Vægt9,24 kg
