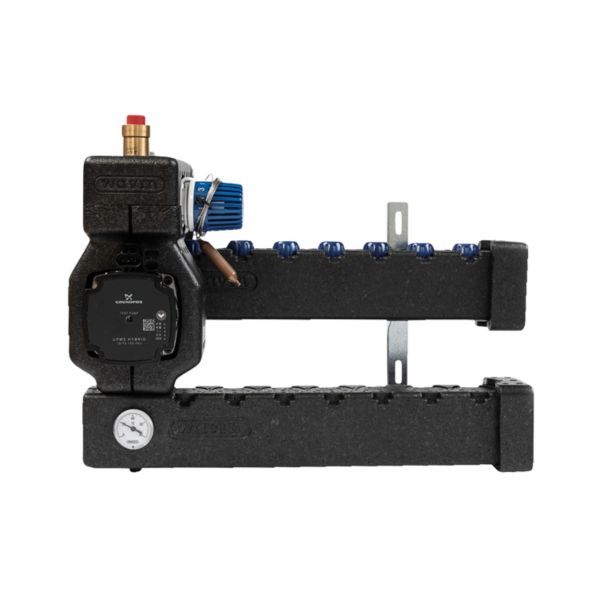

Wavin Midishunt 4 kredse gulvvarmeshunt, Ø20 mm, Grundfos UPM3 AUTO 15-70 (3087119)

5.701 kr. inkl. moms

Komplet gulvvarmeshunt, der leveres samlet med cirkulationspumpe, termostat, automatisk luftudlader og fordelerrør – den styrer fremløbstemperaturen ud i gulvvarmen.

  • Antal kredse: 4 gulvvarmekredse med fordelerrør
  • Tilslutning: Koblingssæt til Ø20 mm gulvvarmerør i PEX eller PE-RT
  • Isolering: Pumpe og fordelerrør er isoleret fra fabrikken
  • Grundfos-pumpe: Forudindstillet til gulvvarme fra fabrikken

Levering 1–3 hverdage

Varenummer (SKU): 466221804 Kategori:

Beskrivelse

Wavin Midishunt 4 kredse er en shunt, der styrer fremløbstemperaturen i et vandbåret gulvvarmeanlæg med 4 kredse. Den leveres med Grundfos UPM3 AUTO 15-70 cirkulationspumpe, kapillarrørstermostat, automatisk luftudlader og fordelerrør med koblingssæt til Ø20 mm PEX- eller PE-RT-rør. Isolering til både pumpe og fordelerrør følger med.

Fordele

  • Alt-i-én-løsning: Shunten kommer samlet med pumpe, termostat, luftudlader og fordelerrør og monteres direkte på væggen.
  • Indregulering: Fordelerrøret indreguleres efter kredsenes længde ud fra Wavins skema – ellers er der ifølge Wavin risiko for, at der ikke er varme nok i alle rum.
  • Tilslutning fra begge sider: Varmekilden kan tilsluttes shunten fra venstre eller højre side.
  • Vedligeholdelse: Wavin oplyser, at shunten ikke kræver nogen form for dagligt tilsyn, og anbefaler et årligt eftersyn af termostatventil og pumpe.
  • Isolering inkluderet: Isoleringssæt til både pumpe og fordelerrør følger med.
  • Udbygning med rumstyring: Kan udbygges med Wavin Sentio eller Wavin AHC 9000 til at styre temperaturen rum for rum.

Passer den til dit anlæg?

Bruges til

  • Styring af fremløbstemperaturen i vandbårne gulvvarmeanlæg – Wavin Midishunt fås fra to til otte gulvvarmekredse.
  • Komplet løsning med cirkulationspumpe, kapillarrørstermostat, automatisk luftudlader og fordelerrør med koblingssæt til Ø20 mm PEX-/PE-RT-rør.

Sådan vælger du

Montering

  • Shunten monteres på væggen; gulvvarmeslanger tilsluttes fordelerrørene, og varmekilden tilsluttes ventilblokken.
  • Cirkulationspumpen skal tilsluttes elnettet af en autoriseret person. Anlægget fyldes, udluftes, trykprøves og indreguleres ved opstart.
  • Rumstyring (Wavin Sentio eller AHC 9000) bestilles separat. Ved trægulve skal trægulvsfabrikantens anvisninger om maks. overfladetemperatur følges.
  • Medfølger: Grundfos UPM3 AUTO 15-70 cirkulationspumpe, Kapillarrørstermostat og termometer, Automatisk luftudlader, Fordelerrør med koblingssæt til Ø20×2,0 mm PEX-/PE-RT-rør (2 sæt pr. kreds), Plastnøgle til indregulering af fordelerrør, Isoleringssæt til pumpe og fordelerrør, Installationsvejledning.
  • Medfølger ikke: Rumstyring (Wavin Sentio eller AHC 9000) – bestilles separat.
Til installatøren
  • Termostat: Fremløbstemperaturen indstilles på kapillarrørstermostaten; termometret viser temperaturen korrekt, når pumpen kører og mindst én gulvvarmekreds er åben.
  • Tilslutning fra varmekilden: Sidder som standard i venstre side. Omstilling til højre side kræver, at ventilsæde og kegle i ventilblokkens fremløb bytter plads, og at returens ½” prop og ¾”×½” nippel flyttes om; returen til varmekilden skal da hæves, så der er plads til telestaterne. Ventilsædet må ifølge Wavin ikke udskiftes med anden fitting, da ventilen ellers ikke lukker korrekt.
  • Cirkulationspumpe: Grundfos UPM3 AUTO 15-70, forudindstillet til driftsindstilling 6 (konstant tryk 2). Wavin angiver kurve 3 som maks. nominel løftehøjde 7 m og maks. nominel P1 52 W.
  • Indregulering: Fordelerrøret indreguleres efter Wavins skema ud fra kredslængderne; den længste kreds i anlægget skal stå fuldt åben.
  • Opstart: Anlægget fyldes, udluftes og trykprøves efter gældende forskrifter, indreguleres, og fremløbstemperaturen indstilles til sidst på termostaten.
  • Vedligeholdelse: Kontrollér én gang om året, at termostatventilen kan åbne og lukke helt, og at cirkulationspumpen kan køre. Husk at stille ventilen tilbage på den ønskede værdi efter kontrollen.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad følger med?
Shunten med Grundfos UPM3 AUTO 15-70, kapillarrørstermostat, automatisk luftudlader, fordelerrør og koblingssæt til Ø20 mm rør samt isoleringssæt til pumpe og fordelerrør.

Hvordan indstiller jeg fremløbstemperaturen?
Drej på termostaten – højere skalaværdi giver højere fremløbstemperatur. Ved trægulve skal gulvfabrikantens anvisninger om maks. overfladetemperatur følges.

Kan jeg styre rumtemperaturen pr. rum?
Ja, med Wavin Sentio eller Wavin AHC 9000 gulvvarmestyring og telestater.

Hvilken vedligeholdelse kræves?
Kontrollér én gang om året, at termostatventilen kan åbne og lukke helt, og at pumpen kan køre.

Kan shunten tilsluttes fra begge sider?
Ja. Fra fabrikken sidder tilslutningen i venstre side, men VVS-installatøren kan omstille den til højre side ved at bytte ventilsæde og kegle om og hæve returrøret.

Dokumentation

Tekniske data fra producentens officielle materiale (wavin.com). Ret til ændringer forbeholdes.

Specifikationer

TypeGulvvarmeshunt med fordelerrør
ModelWavin Midishunt 4 kredse, UPM3 AUTO 15-70
Wavin nr.3087119
Antal kredse4
TilslutningKoblingssæt til Ø20×2,0 mm PEX/PE-RT (2 sæt pr. kreds)
FordelerrørWavin 3/4" fordelerrørssæt med indreguleringsskruer
TermostatKapillarrørstermostat med termometer til fremløbstemperaturen
LuftudladerAutomatisk luftudlader på ventilblokken
Maks. driftstryk10 bar
Differenstryk0,2–0,8 bar
Medietemperatur2–95 °C
CirkulationspumpeGrundfos UPM3 AUTO 15-70 (fabriksindstillet til driftsindstilling 6, konstant tryk 2)
Forsyningsspænding1 × 230 V, 50 Hz
Pumpens effekt (P1)2–52 W
Pumpens strømforbrug0,04–0,52 A
IsoleringIsoleringssæt til cirkulationspumpe og til fordelerrør
Pumpekurver (maks. løftehøjde / P1)kurve 1: 5 m og 33 W, kurve 2: 6 m og 39 W, kurve 3: 7 m og 52 W
Målhøjde 359 mm, bredde 268 mm
Mærke
Varenummer466221804
EAN5708525615505
MaterialeAndet
Vægt8,58 kg
