Beskrivelse

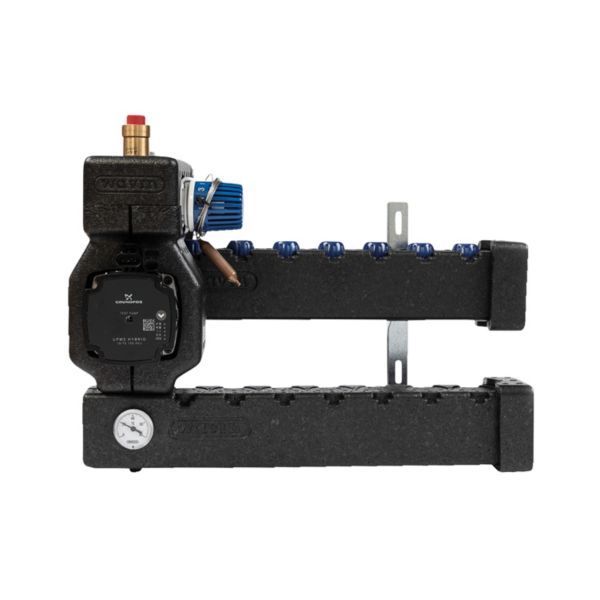

Wavin Midishunt 6 kredse er en shunt, der styrer fremløbstemperaturen i et vandbåret gulvvarmeanlæg med 6 kredse. Den leveres med Grundfos UPM3 AUTO 15-70 cirkulationspumpe, kapillarrørstermostat, automatisk luftudlader og fordelerrør med koblingssæt til Ø20 mm PEX- eller PE-RT-rør. Isolering til både pumpe og fordelerrør er med i leverancen.
Fordele
- Samlet leverance: Pumpe, termostat, luftudlader og fordelerrør leveres samlet og monteres på væggen.
- Flere driftsindstillinger: Grundfos UPM3 AUTO 15-70 kan indstilles til både radiator- og gulvvarmeanlæg.
- Isolering: Medfølgende isoleringssæt til både pumpe og fordelerrør.
- Tilslutning: Koblingssæt til Ø20 mm PEX- eller PE-RT-rør medfølger (to sæt pr. kreds).
- Montage: Tilslutning til varmekilden fra venstre eller højre side.
- Rumstyring: Kan suppleres med Wavin Sentio eller Wavin AHC 9000 til styring af rumtemperaturen.
Passer den til dit anlæg?
Bruges til
- Styring af fremløbstemperaturen i vandbårne gulvvarmeanlæg – Wavin Midishunt fås fra to til otte gulvvarmekredse.
- Komplet løsning med cirkulationspumpe, kapillarrørstermostat, automatisk luftudlader og fordelerrør med koblingssæt til Ø20 mm Pex-/PE RT-rør.
Sådan vælger du
- Denne variant: 6 gulvvarmekredse, mål 359 × 413 × 268 mm (H × L × B).
- Færre kredse: Wavin Midishunt 5 kredse
- Flere kredse: Wavin Midishunt 7 kredse
- Rumstyring (tilbehør): Wavin Sentio styreenhed 1-8 kredse
- Rumstyring (tilbehør): Wavin AHC 9000 styreenhed med display
- Rumstyring (tilbehør): Wavin AHC 9000 styreenhed uden display
Montering
- Shunten monteres på væggen; gulvvarmeslanger tilsluttes fordelerrørene, og varmekilden tilsluttes ventilblokken.
- Cirkulationspumpen skal tilsluttes elnettet af en autoriseret person. Anlægget fyldes, udluftes, trykprøves og indreguleres ved opstart.
- Tilslutningerne sidder i venstre side som standard. Vælges tilslutning fra højre side, skal returen til varmekilden hæves – fx med en vinkel – så der er plads til telestaterne mellem fordelerrør og returrør.
- Rumstyring (Wavin Sentio eller AHC 9000) bestilles separat. Ved trægulve skal trægulvsfabrikantens anvisninger om maks. overfladetemperatur følges.
- Medfølger: Grundfos UPM3 AUTO 15-70 cirkulationspumpe, Kapillarrørstermostat, Automatisk luftudlader, Fordelerrør, Koblingssæt til Ø20×2,0 mm PEX/PE-RT-rør (to sæt pr. kreds), Plastnøgle til indregulering af fordelerrør, Isoleringssæt til pumpe og fordelerrør, Installationsvejledning.
- Medfølger ikke: Rumstyring (Wavin Sentio eller AHC 9000).
Sådan virker den
Kapillarrørstermostaten styrer fremløbstemperaturen til gulvvarmen. Drejer du termostaten mod en højere værdi, stiger fremløbstemperaturen og omvendt, og temperaturen kan aflæses på termometeret, når pumpen kører og mindst én kreds er åben.
Shunten kan tilsluttes varmekilden fra venstre eller højre side; fra fabrikken sidder tilslutningerne i venstre side. Cirkulationspumpen er forudindstillet til driftsindstilling 6 (konstant tryk 2).
Til installatøren
- Funktion (shunt): En shunt bruges, når varmekilden leverer en højere fremløbstemperatur, end gulvvarmen må have, fx når gulvvarme og radiatorer forsynes fra samme anlæg.
- Indregulering: Fordelerrøret indreguleres efter Wavins indreguleringstabel ud fra kredslængderne, og der medfølger en plastnøgle til formålet.
- Valg af antal kredse: Vælg antal kredse efter antallet af gulvvarmeslanger, der skal tilsluttes – der bruges to koblingssæt pr. kreds.
- Pumpe: Grundfos UPM3 AUTO 15-70 har driftsindstilling 0–10 (0–4 radiatoranlæg, 5–10 gulvvarme) og er forudindstillet til 6 (konstant tryk 2); 1 × 230 V, 50 Hz, P1 2–52 W, strøm 0,04–0,52 A.
- Pumpedrift: Grundfos anbefaler, at pumpen kører konstant efter installationen for at mindske risikoen for kalkaflejringer i lejerne, og at den får lov at køre i mere end en time ved installationen, så system og pumpe bliver udluftet.
- Montage: Tilslutningerne sidder i venstre side fra fabrikken, men shunten kan også tilsluttes fra højre side. Ventilsædet må ikke udskiftes med andre fittings, da ventilen ellers ikke lukker korrekt.
- Vedligeholdelse: Wavin anbefaler én gang om året at kontrollere, at den termostatiske fremløbsventil kan åbne og lukke helt, og at cirkulationspumpen kan køre. Husk at stille ventilen tilbage på den ønskede værdi efter kontrollen.
Se alle tekniske specifikationer →
Varianter
- Wavin Minishunt 1 kreds
- Wavin Midishunt 2 kredse
- Wavin Midishunt 3 kredse
- Wavin Midishunt 4 kredse
- Wavin Midishunt 5 kredse
- Wavin Midishunt 7 kredse
- Wavin Midishunt 8 kredse
Tilbehør
Wavin Sentio styreenhed 8 kredse, DK-stik (4064446)2.136 kr. inkl. moms+
Wavin Sentio rumtermostat og telestat, trådløs933 kr. inkl. moms+
Wavin Sentio display1.066 kr. inkl. moms+
Wavin AHC 9000 styreenhed, GV m/display2.018 kr. inkl. moms+
Wavin AHC 9000 styreenhed 16 kredse1.794 kr. inkl. moms+
Wavin AHC 9000 trådløs rumtermostat inkl. 24 V telestat (0695035)678 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad følger med?
Shunten med Grundfos UPM3 AUTO 15-70, kapillarrørstermostat, automatisk luftudlader, fordelerrør og koblingssæt til Ø20 mm rør, plastnøgle til indregulering, isoleringssæt til pumpe og fordelerrør samt installationsvejledning.
Hvordan indstiller jeg fremløbstemperaturen?
Drej på termostaten – højere skalaværdi giver højere fremløbstemperatur. Ved trægulve skal gulvfabrikantens anvisninger om maks. overfladetemperatur følges.
Kan jeg styre rumtemperaturen pr. rum?
Ja, med Wavin Sentio eller Wavin AHC 9000 gulvvarmestyring og telestater.
Hvilken vedligeholdelse kræves?
Wavin anbefaler én gang om året at kontrollere, at den termostatiske fremløbsventil kan åbne og lukke helt, og at pumpen kan køre. Husk at stille ventilen tilbage på den ønskede værdi efter kontrollen.
Dokumentation
Tekniske data fra producentens officielle materiale (wavin.com). Ret til ændringer forbeholdes.
