Beskrivelse

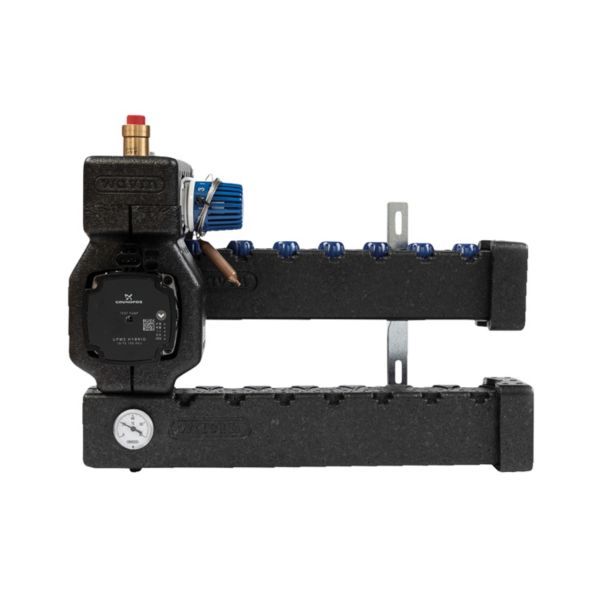

Wavin Midishunt 7 kredse er en shunt, der styrer fremløbstemperaturen i et vandbåret gulvvarmeanlæg med 7 kredse. Den leveres med Grundfos UPM3 AUTO 15-70 cirkulationspumpe, kapillarrørstermostat, automatisk luftudlader og fordelerrør med koblingssæt til Ø20 mm PEX- eller PE-RT-rør. Isolering til både pumpe og fordelerrør følger med.
Fordele
- Alt-i-én-løsning: Shunten kommer samlet med pumpe, termostat, luftudlader og fordelerrør og monteres direkte på væggen.
- Indregulering: Fordelerrøret indreguleres efter kredsenes længde ud fra Wavins skema – ellers er der ifølge Wavin risiko for, at der ikke er varme nok i alle rum.
- Tilslutning fra begge sider: Varmekilden kan tilsluttes shunten fra venstre eller højre side.
- Vedligeholdelse: Wavin oplyser, at shunten ikke kræver nogen form for dagligt tilsyn, og anbefaler et årligt eftersyn af termostatventil og pumpe.
- Isolering inkluderet: Isoleringssæt til både pumpe og fordelerrør følger med.
- Udbygning med rumstyring: Kan udbygges med Wavin Sentio eller Wavin AHC 9000 til at styre temperaturen rum for rum.
Passer den til dit anlæg?
Bruges til
- Styring af fremløbstemperaturen i vandbårne gulvvarmeanlæg – Wavin Midishunt fås fra to til otte gulvvarmekredse.
- Komplet løsning med cirkulationspumpe, kapillarrørstermostat, automatisk luftudlader og fordelerrør med koblingssæt til Ø20 mm PEX-/PE-RT-rør.
Sådan vælger du
- Denne variant: 7 gulvvarmekredse, 359 mm høj, 463 mm lang og 268 mm bred.
- Færre kredse: Wavin Midishunt 6 kredse
- Flere kredse: Wavin Midishunt 8 kredse
- Vælg antal kredse efter antallet af gulvvarmeslanger, der skal tilsluttes – der bruges to koblingssæt pr. gulvvarmekreds.
- Rumstyring (tilbehør): Wavin Sentio styreenhed 1-8 kredse
- Rumstyring (tilbehør): Wavin AHC 9000 styreenhed med display
- Rumstyring (tilbehør): Wavin AHC 9000 styreenhed uden display
Montering
- Shunten monteres på væggen; gulvvarmeslanger tilsluttes fordelerrørene, og varmekilden tilsluttes ventilblokken.
- Cirkulationspumpen skal tilsluttes elnettet af en autoriseret person. Anlægget fyldes, udluftes, trykprøves og indreguleres ved opstart.
- Rumstyring (Wavin Sentio eller AHC 9000) bestilles separat. Ved trægulve skal trægulvsfabrikantens anvisninger om maks. overfladetemperatur følges.
- Medfølger: Grundfos UPM3 AUTO 15-70 cirkulationspumpe, Kapillarrørstermostat og termometer, Automatisk luftudlader, Fordelerrør med koblingssæt til Ø20×2,0 mm PEX-/PE-RT-rør (2 sæt pr. kreds), Plastnøgle til indregulering af fordelerrør, Isoleringssæt til pumpe og fordelerrør, Installationsvejledning.
- Medfølger ikke: Rumstyring (Wavin Sentio eller AHC 9000) – bestilles separat.
Til installatøren
- Termostat: Fremløbstemperaturen indstilles på kapillarrørstermostaten; termometret viser temperaturen korrekt, når pumpen kører og mindst én gulvvarmekreds er åben.
- Tilslutning fra varmekilden: Sidder som standard i venstre side. Omstilling til højre side kræver, at ventilsæde og kegle i ventilblokkens fremløb bytter plads, og at returens ½” prop og ¾”×½” nippel flyttes om; returen til varmekilden skal da hæves, så der er plads til telestaterne. Ventilsædet må ifølge Wavin ikke udskiftes med anden fitting, da ventilen ellers ikke lukker korrekt.
- Cirkulationspumpe: Grundfos UPM3 AUTO 15-70, forudindstillet til driftsindstilling 6 (konstant tryk 2). Wavin angiver kurve 3 som maks. nominel løftehøjde 7 m og maks. nominel P1 52 W.
- Indregulering: Fordelerrøret indreguleres efter Wavins skema ud fra kredslængderne; den længste kreds i anlægget skal stå fuldt åben.
- Opstart: Anlægget fyldes, udluftes og trykprøves efter gældende forskrifter, indreguleres, og fremløbstemperaturen indstilles til sidst på termostaten.
- Vedligeholdelse: Kontrollér én gang om året, at termostatventilen kan åbne og lukke helt, og at cirkulationspumpen kan køre. Husk at stille ventilen tilbage på den ønskede værdi efter kontrollen.
Se alle tekniske specifikationer →
Varianter
- Wavin Minishunt 1 kreds
- Wavin Midishunt 2 kredse
- Wavin Midishunt 3 kredse
- Wavin Midishunt 4 kredse
- Wavin Midishunt 5 kredse
- Wavin Midishunt 6 kredse
- Wavin Midishunt 8 kredse
Tilbehør
Wavin Sentio styreenhed 8 kredse, DK-stik (4064446)2.136 kr. inkl. moms+
Wavin Sentio rumtermostat og telestat, trådløs933 kr. inkl. moms+
Wavin Sentio display1.066 kr. inkl. moms+
Wavin AHC 9000 styreenhed, GV m/display2.018 kr. inkl. moms+
Wavin AHC 9000 styreenhed 16 kredse1.794 kr. inkl. moms+
Wavin AHC 9000 trådløs rumtermostat inkl. 24 V telestat (0695035)678 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad følger med?
Shunten med Grundfos UPM3 AUTO 15-70, kapillarrørstermostat, automatisk luftudlader, fordelerrør og koblingssæt til Ø20 mm rør samt isoleringssæt til pumpe og fordelerrør.
Hvordan indstiller jeg fremløbstemperaturen?
Drej på termostaten – højere skalaværdi giver højere fremløbstemperatur. Ved trægulve skal gulvfabrikantens anvisninger om maks. overfladetemperatur følges.
Kan jeg styre rumtemperaturen pr. rum?
Ja, med Wavin Sentio eller Wavin AHC 9000 gulvvarmestyring og telestater.
Hvilken vedligeholdelse kræves?
Kontrollér én gang om året, at termostatventilen kan åbne og lukke helt, og at pumpen kan køre.
Kan shunten tilsluttes fra begge sider?
Ja. Fra fabrikken sidder tilslutningen i venstre side, men VVS-installatøren kan omstille den til højre side ved at bytte ventilsæde og kegle om og hæve returrøret.
Dokumentation
Tekniske data fra producentens officielle materiale (wavin.com). Ret til ændringer forbeholdes.
