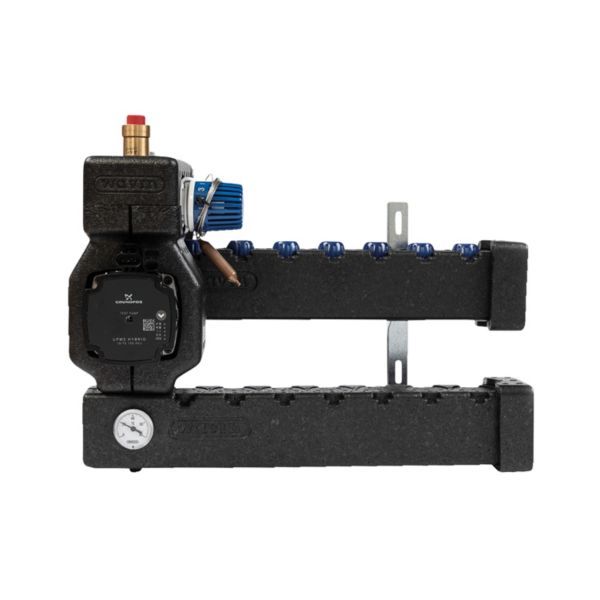

Wavin Midishunt 2 kredse gulvvarmeshunt, Ø20 mm, Grundfos UPM3 AUTO 15-70 (3087117)

3.194 kr. inkl. moms

Wavin Midishunt 2 kredse er en gulvvarmeshunt, der styrer fremløbstemperaturen i gulvvarmeanlægget og monteres på væggen.

  • Kredse: 2 gulvvarmekredse med fordelerrør og koblingssæt til Pex-/PE RT-rør.
  • Pumpe: Indbygget Grundfos UPM3 AUTO-cirkulationspumpe.
  • Isolering: Isoleringssæt til både pumpe og fordelerrør medfølger.
  • Tilslutning: Kan tilsluttes varmekilden fra venstre eller højre side.

Levering 1–3 hverdage

Varenummer (SKU): 466221802 Kategori:

Beskrivelse

Wavin Midishunt 2 kredse er en shunt, der styrer fremløbstemperaturen i et vandbårent gulvvarmeanlæg med op til 2 kredse. Den leveres med en Grundfos UPM3 AUTO 15-70 cirkulationspumpe, kapillarrørstermostat, automatisk luftudlader og fordelerrør med koblingssæt til Ø20 mm Pex-/PE RT-rør. Isolering til både pumpe og fordelerrør følger med.

Fordele

  • Komplet leverance: Pumpe, termostat, luftudlader og fordelerrør er samlet i én enhed, der monteres på væggen.
  • Pumpedrift: Grundfos anbefaler, at pumpen kører konstant efter installation; det reducerer ifølge Grundfos risikoen for kalkaflejringer i lejerne i hele pumpens levetid.
  • Vedligeholdelse: Wavin skriver, at shunten ikke kræver dagligt tilsyn, og at termostatventil og cirkulationspumpe kontrolleres én gang pr. år.
  • Termometer: Fremløbstemperaturen kan læses på det monterede termometer.
  • Rumstyring (ekstraudstyr): Til styring af rumtemperaturen kan shunten forsynes med Wavin Sentio eller Wavin AHC 9000 gulvvarmestyring.

Passer den til dit anlæg?

Bruges til

  • Styring af fremløbstemperaturen i vandbårne gulvvarmeanlæg – Wavin Mini/Midishunt fås fra 1 til 8 gulvvarmekredse.
  • Leveres komplet med cirkulationspumpe, kapillarrørstermostat, automatisk luftudlader og fordelerrør med koblingssæt til Ø20 mm Pex-/PE RT-rør.

Sådan vælger du

Montering

  • Shunten monteres på væggen; gulvvarmeslangerne tilsluttes fordelerrørene, og varmekilden tilsluttes ventilblokken.
  • Cirkulationspumpen skal tilsluttes elnettet af en autoriseret person. Anlægget fyldes, udluftes, trykprøves og indreguleres ved opstart.
  • Rumstyring (Wavin Sentio eller AHC 9000) bestilles separat. Ved trægulve skal trægulvsfabrikantens anvisninger om maks. overfladetemperatur følges.
  • Medfølger: Grundfos UPM3 AUTO 15-70 cirkulationspumpe, Kapillarrørstermostat, Automatisk luftudlader, Termometer til fremløbstemperaturen (monteret), Fordelerrør med koblingssæt til Ø20 mm Pex-/PE RT-rør (2 sæt pr. kreds), Isoleringssæt til pumpe og fordelerrør, Plastnøgle til indregulering, Installationsvejledning.
  • Medfølger ikke: Rumstyring: Wavin Sentio eller Wavin AHC 9000 er ekstraudstyr.
Til installatøren
  • Reguleringsformer: proportionaltryk og konstanttryk med Autoadapt (indstilling 0–4 til radiatoranlæg, 5–7 til gulvvarme) samt konstant kurve (8–10) – fra fabrikken sat til driftsindstilling 6 (konstant tryk 2).
  • Driftsgrænser: 2–95 °C, maks. 10 bar, differenstryk 0,2–0,8 bar.
  • Elektriske data: 1 × 230 V, 50 Hz, P1 2–52 W, 0,04–0,52 A.
  • Pumpekurver: kurve 1 maks. 5 m og 33 W, kurve 2 maks. 6 m og 39 W, kurve 3 maks. 7 m og 52 W (nominelle værdier).
  • Tilslutning fra begge sider: fra fabrikken sidder tilslutningerne i venstre side. Ved tilslutning i højre side skal returen til varmekilden hæves, og ventilsæde/ventilkegle byttes om i ventilblokken; ventilsædet må ikke udskiftes med anden fitting.
  • Termometer: fremløbstemperaturen kan aflæses på det monterede termometer – visningen kræver, at pumpen kører, og at mindst 1 gulvvarmekreds er åben.
  • Indregulering: fordelerrøret indreguleres efter Wavins indreguleringsskema med den længste gulvvarmekreds fuldt åben.
  • Blokeret pumpe: Grundfos anbefaler, at pumpen kører konstant efter installation; viser pumpen fejlmeddelelse for blokering, bruges antiblokeringsskruen.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad følger med shunten?
Grundfos UPM3 AUTO 15-70 cirkulationspumpe, kapillarrørstermostat, automatisk luftudlader, fordelerrør med koblingssæt til Ø20 mm rør, isoleringssæt til pumpe og fordelerrør, plastnøgle og installationsvejledning.

Hvordan indstiller jeg fremløbstemperaturen?
Drej på termostaten – højere skalaværdi giver højere fremløbstemperatur. Ved trægulve skal gulvfabrikantens anvisninger om maks. overfladetemperatur følges.

Kan jeg styre temperaturen i hvert rum for sig?
Ja, med Wavin Sentio eller Wavin AHC 9000 gulvvarmestyring og telestater.

Hvor meget strøm bruger pumpen?
Pumpens optagne effekt (P1) er 2 W ved mindste hastighed og 52 W ved største; strømmen er 0,04–0,52 A.

Hvilken vedligeholdelse kræver shunten?
Wavin anbefaler at kontrollere, at termostatventilen kan åbne og lukke helt, og at pumpen kan køre, én gang om året.

Dokumentation

Tekniske data fra producentens officielle materiale (wavin.com). Ret til ændringer forbeholdes.

Specifikationer

TypeGulvvarmeshunt med fordelerrør og cirkulationspumpe
ModelWavin Midishunt 2 kredse, UPM3 AUTO 15-70
Producentens varenr.+3087117
Antal kredse2
CirkulationspumpeGrundfos UPM3 AUTO 15-70
TilslutningKoblingssæt til Ø20x2,0 mm Pex-/PE RT-rør (2 sæt pr. kreds); varmekilde fra venstre eller højre side
Maks. driftstryk10 bar
Maks. differenstryk0,8 bar
Min. differenstryk0,2 bar
Medietemperatur2–95 °C
Forsyningsspænding1 × 230 V, 50 Hz
Effekt P12–52 W
Strømforbrug0,04–0,52 A
Maks. løftehøjde5 m (kurve 1), 6 m (kurve 2), 7 m (kurve 3)
Mål359 × 213 × 268 mm (H × L × B)
Mærke
Varenummer466221802
EAN5708525615468
MaterialeAndet
Vægt7,1 kg
