Beskrivelse

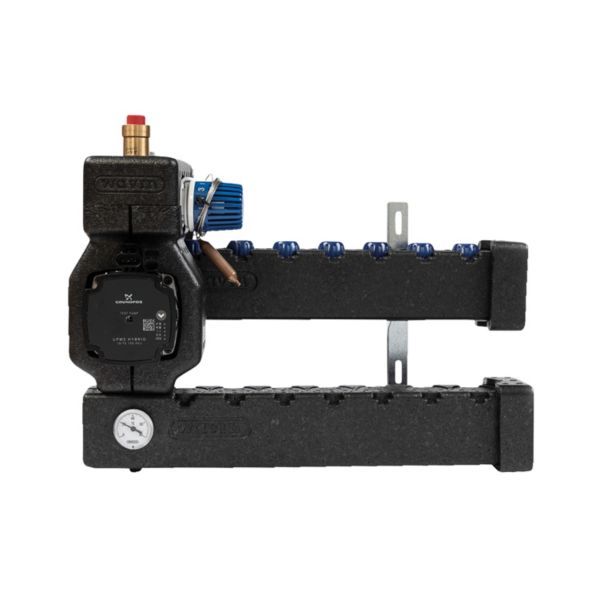

Wavin Midishunt 8 kredse er en shunt, der styrer fremløbstemperaturen i et vandbåret gulvvarmeanlæg med 8 kredse. Den leveres med Grundfos UPM3 AUTO 15-70 cirkulationspumpe, kapillarrørstermostat, automatisk luftudlader og fordelerrør med koblingssæt til Ø20 mm PEX- eller PE-RT-rør. Isolering til både pumpe og fordelerrør er med i leverancen.
Fordele
- Alt-i-én-løsning: Leveres samlet med pumpe, termostat, luftudlader og fordelerrør – monteres på væggen.
- Flere reguleringsmuligheder: Grundfos UPM3 AUTO har flere driftsindstillinger, så pumpen kan tilpasses anlægget.
- Vedligeholdelse: Wavin anbefaler ét årligt tjek af fremløbsventilen og cirkulationspumpen.
- Tilslutning: Varmekilden kan tilsluttes fra venstre eller højre side – fra fabrikken sidder tilslutningerne i venstre side.
- Udbygningsmulighed: Kan suppleres med Wavin Sentio eller Wavin AHC 9000 til styring af rumtemperaturen.
Passer den til dit anlæg?
Bruges til
- Styring af fremløbstemperaturen i vandbårne gulvvarmeanlæg – Wavin Midishunt fås fra to til otte gulvvarmekredse.
- Komplet løsning med cirkulationspumpe, kapillarrørstermostat, automatisk luftudlader og fordelerrør med koblingssæt til Ø20 mm PEX-/PE-RT-rør.
Sådan vælger du
- Denne variant: 8 gulvvarmekredse, mål 359 × 513 × 268 mm (H × L × B).
- Færre kredse: Wavin Midishunt 7 kredse
- Vælg antal kredse efter antallet af gulvvarmeslanger, der skal tilsluttes – der bruges to koblingssæt pr. gulvvarmekreds.
- Rumstyring (tilbehør): Wavin Sentio styreenhed 1-8 kredse
- Rumstyring (tilbehør): Wavin AHC 9000 styreenhed med display
- Rumstyring (tilbehør): Wavin AHC 9000 styreenhed uden display
- En shunt bruges, når varmekilden leverer en højere fremløbstemperatur, end gulvvarmen må have – fx når gulvvarme og radiatorer forsynes fra samme anlæg.
Montering
- Shunten monteres på væggen; gulvvarmeslanger tilsluttes fordelerrørene, og varmekilden tilsluttes ventilblokken – fra fabrikken i venstre side (højre side kræver en hævet returledning).
- Cirkulationspumpen skal tilsluttes elnettet af en autoriseret person. Anlægget fyldes, udluftes, trykprøves og indreguleres ved opstart.
- Rumstyring (Wavin Sentio eller AHC 9000) bestilles separat. Ved trægulve skal trægulvsfabrikantens anvisninger om maks. overfladetemperatur følges.
- Medfølger: Grundfos UPM3 AUTO 15-70 cirkulationspumpe, Kapillarrørstermostat, Automatisk luftudlader, Fordelerrør med koblingssæt til Ø20 mm PEX-/PE-RT-rør, Isoleringssæt til cirkulationspumpe, Isoleringssæt til fordelerrør, Plastnøgle til indregulering af fordelerrør.
- Medfølger ikke: Rumstyring (Wavin Sentio eller Wavin AHC 9000) – bestilles separat.
Sådan virker den
Kapillarrørstermostaten styrer fremløbstemperaturen til gulvvarmen. Drejer du termostaten mod en højere værdi, stiger fremløbstemperaturen og omvendt, og temperaturen kan aflæses på termometeret, når pumpen kører og mindst én kreds er åben.
Shunten kan tilsluttes varmekilden fra venstre eller højre side; fra fabrikken sidder tilslutningerne i venstre side. Cirkulationspumpen er forudindstillet til driftsindstilling 6 (konstant tryk 2).
Til installatøren
- Reguleringsområde: Maks. differenstryk 0,8 bar, min. differenstryk 0,2 bar. Fordelerrøret indreguleres efter Wavins indreguleringstabel ud fra den længste kreds.
- Pumpe: Grundfos UPM3 AUTO 15-70, forudindstillet til driftsindstilling 6 (konstant tryk 2). Med trykknappen på pumpen vælges driftsindstilling 0–10: proportionaltryk og konstant tryk til radiatoranlæg, konstant tryk og konstant kurve til gulvvarme.
- Tilslutning varmekilde: Ved tilslutning i højre side skal returen til varmekilden hæves, evt. med en vinkel, så der er plads til telestaterne mellem fordelerrør og returrør.
- Koblingssæt: Fordelerrøret har koblingssæt til Ø20×2,0 mm PEX-/PE-RT-rør; der bruges to koblingssæt pr. gulvvarmekreds.
- Service: Wavin anbefaler én gang om året at kontrollere, at den termostatiske fremløbsventil kan åbne og lukke helt, og at cirkulationspumpen kan køre. Husk at stille ventilen tilbage på den ønskede værdi efter kontrollen.
- El: Cirkulationspumpen skal tilsluttes elnettet af en autoriseret person.
- Tilslutning i højre side: Ventilsædet må IKKE udskiftes med anden fittings, da ventilen ellers ikke lukker korrekt.
Se alle tekniske specifikationer →
