Wavin Parallelshunt 2-16 kredse med Grundfos UPM3 AUTO 15-70 pumpe, isoleret

4.390 kr. inkl. moms

Gulvvarmeshunt, der styrer fremløbstemperaturen i vandbåren gulvvarme.

  • Antal kredse: 2–16, når den bygges sammen med Wavin 1″ fordelerrør
  • Pumpe: Grundfos cirkulationspumpe med driftsindstillinger til gulvvarme

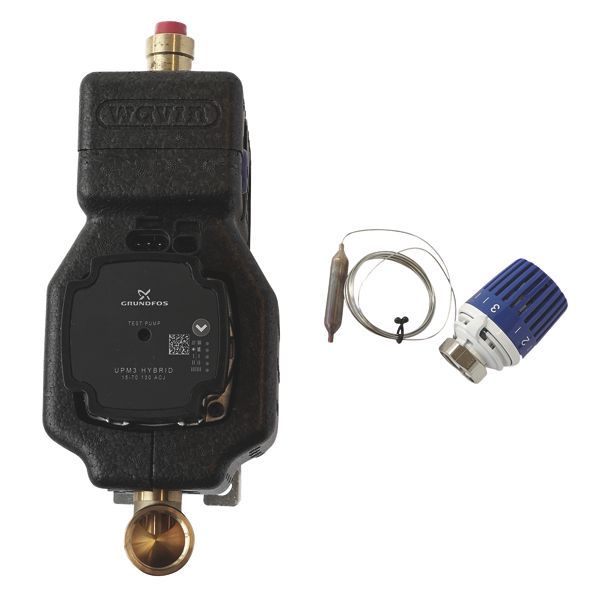

  • Medfølger: Kapillarrørstermostat, termometer, automatisk luftudlader og isoleringssæt til pumpen
  • Rumstyring: Kan forsynes med Wavin Sentio eller Wavin AHC-gulvvarmestyring (tilbehør)

Levering 1–3 hverdage

Varenummer (SKU): 466221916 Kategori:

Beskrivelse

Wavin Parallelshunt styrer fremløbstemperaturen i vandbårne gulvvarmeanlæg med to til seksten kredse. Shunten leveres med Grundfos UPM3 AUTO 15-70 cirkulationspumpe, kapillarrørstermostat, termometer, automatisk luftudlader og isoleringssæt til pumpen. Wavin anbefaler, at den bruges med Wavin 1″ fordelerrørssæt, som kan bygges sammen til det ønskede antal kredse.

Fordele

  • Fremløbstemperatur: Kapillarrørstermostaten holder gulvvarmen på den temperatur, installatøren har indstillet, og du kan selv dreje op og ned.
  • Dagligt tilsyn: Wavin oplyser, at shunten ikke kræver nogen form for dagligt tilsyn.
  • Driftsøkonomi: Wavin fremhæver, at en korrekt indstillet fremløbstemperatur giver behagelige temperaturforhold i rummet og god driftsøkonomi.
  • Isolering af fordelerrør: Shunten er forberedt til, at de tilsluttede fordelerrør kan isoleres med Wavin 1″ isoleringssæt.
  • Placering: Tilslutningen til varmekilden kan vendes, så den sidder i venstre eller højre side.

Passer den til dit anlæg?

Bruges til

  • Styring af fremløbstemperaturen i vandbårne gulvvarmeanlæg med to til seksten kredse, sammenbygget med Wavin 1″ fordelerrør.

Sådan vælger du

Montering

  • Shunten monteres på væggen; gulvvarmeslangerne tilsluttes fordelerrørene, og varmekilden tilsluttes shuntens ventilblok.
  • Fordelerrør medfølger ikke – Wavin anbefaler sine 1″ fordelerrørssæt med to, tre, fire eller fem kredse, som kan sammenbygges.
  • Cirkulationspumpen skal tilsluttes elnettet af en autoriseret person.
  • Medfølger: Grundfos UPM3 AUTO 15-70 cirkulationspumpe, kapillarrørstermostat, termometer, automatisk luftudlader, isoleringssæt til cirkulationspumpen, installationsvejledning.
  • Medfølger ikke: Fordelerrør (Wavin 1″ fordelerrørssæt), Isoleringssæt til fordelerrørene, Rumstyring (Wavin Sentio eller AHC 9000).

Sådan virker den

Termostaten på shunten styrer fremløbstemperaturen til gulvvarmen, og temperaturen kan aflæses på det medfølgende termometer. For at visningen er korrekt, skal pumpen køre, og mindst én gulvvarmekreds være åben.

Shunten kan tilsluttes varmekilden fra venstre eller højre side; fra fabrikken sidder tilslutningerne i venstre side.

Til installatøren
  • Driftsgrænser: Maks. temperatur 95 °C, min. temperatur 2 °C, maks. tryk 10 bar, differenstryk min. 0,2 bar og maks. 0,8 bar.
  • Pumpeindstilling: Grundfos UPM3 AUTO 15-70 er forudindstillet til driftsindstilling 6, konstant tryk 2. Indstillingen skiftes med trykknappen på pumpen, og lysdioderne viser den aktuelle indstilling.
  • Tilslutning i højre side: Prop og nippel i ventilblokkens retur byttes om, og ventilsæde og ventilkegle flyttes. Wavin oplyser, at returen til varmekilden SKAL hæves ved tilslutning i højre side, evt. med en vinkel, så der er plads til telestaterne mellem fordelerrør og returrør.
  • Ventilsæde: Ventilsædet må ikke udskiftes med anden fittings, da ventilen ellers ikke lukker korrekt.
  • Opstart: Varmeanlægget påfyldes og udluftes, systemet trykprøves efter gældende forskrifter, fordelerrøret indreguleres efter Wavins indreguleringsskema, og fremløbstemperaturen indstilles på termostaten.
  • Indregulering: Den længste gulvvarmekreds står fuldt åben, og de øvrige kredse justeres med det antal omdrejninger, Wavins indreguleringsskema angiver.
  • El-tilslutning: Cirkulationspumpen skal tilsluttes elnettet af en autoriseret person.
  • Vedligeholdelse: Wavin anbefaler én gang om året at kontrollere, at den termostatiske fremløbsventil kan åbne og lukke helt, og at cirkulationspumpen kan køre.

Tilbehør

Ofte stillede spørgsmål

Hvor mange kredse kan shunten klare?
Fra to til seksten gulvvarmekredse, når den bygges sammen med Wavin 1″ fordelerrørssæt.

Følger fordelerrør med?
Nej. Wavin anbefaler Wavin 1″ fordelerrørssæt med to, tre, fire eller fem kredse, som kan sammenbygges til det ønskede antal kredse.

Hvordan indstilles pumpen?
Pumpen er forudindstillet til driftsindstilling 6, konstant tryk 2. Andre indstillinger vælges med trykknappen på pumpen.

Kan jeg styre temperaturen rum for rum?
Ja, hvis du supplerer med Wavin Sentio eller Wavin AHC 9000 gulvvarmestyring. Rumstyring medfølger ikke.

Dokumentation

Tekniske data fra producentens officielle materiale (wavin.com). Ret til ændringer forbeholdes.

Specifikationer

TypeGulvvarmeshunt (parallelshunt)
ModelWavin Parallelshunt
Producentens varenr.3087115
Antal kredse2-16 (med Wavin 1" fordelerrør)
CirkulationspumpeGrundfos UPM3 AUTO 15-70
Maks. driftstryk10 bar
Medietemperatur2–95 °C
Differenstryk0,2–0,8 bar
Mål (H × B × D)332 × 268 × 170 mm
Nettovægt4,13 kg
Mærke
Varenummer466221916
EAN5708525615420
MaterialeAndet
