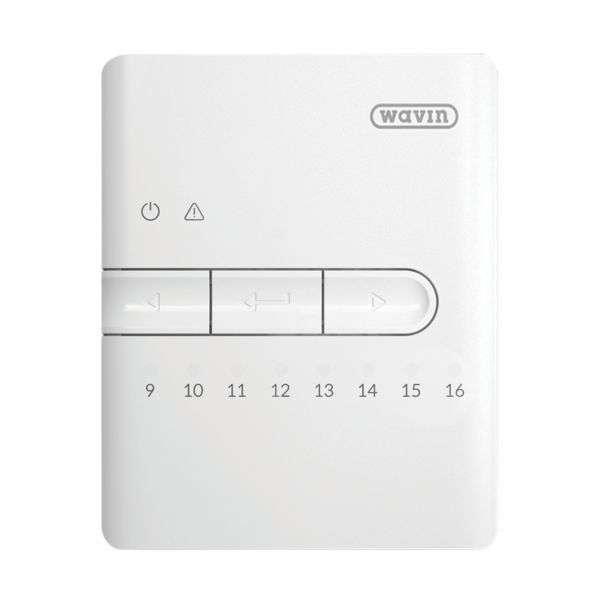

Wavin Sentio udvidelsesmodul, 8-16 kredse

632 kr. inkl. moms

Udvidelsesmodul til Wavin Sentio, så gulvvarmeanlægget kan styres med op til 16 kredse.

  • Udvider: Giver 8 telestatudgange mere til Sentio Styreenheden
  • Kræver: Bruges sammen med en Wavin Sentio Styreenhed
  • Forsyning: Via styreenhedens interne bus, ingen egen strømforsyning
  • Medfølger: Afstandsstykke og kabel til sammenkobling med styreenheden

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 466333058 Kategori:

Beskrivelse

Wavin Sentio udvidelsesmodul bruges sammen med Sentio Styreenheden, hvis systemet skal udvides op til 16 kredse. Modulet giver otte telestatudgange mere, mærket A9–A16, og forsynes via styreenhedens interne bus (20–25 V DC). Det monteres på væggen enten lige ved siden af styreenheden eller et stykke fra den.

Fordele

  • Strømforbrug: Wavin angiver 20 mA i drift.
  • Display: Modulet har et RJ-45-stik til et Sentio Display.
  • Tilmelding: Wavin angiver, at de fleste globale komponenter – herunder udvidelsesmodulet – automatisk tilmeldes ved systemets opstart.
  • Placering: Modulet kan sidde lige ved siden af styreenheden eller et stykke væk fra den.
  • Kapsling: IP 31, beregnet til indendørs montering.
  • Statusvisning: Lysdioder viser strøm på enheden, advarsler og kanalernes status.

Passer den til dit anlæg?

Bruges til

  • Udvidelsesmodul til Wavin Sentio styreenhed, når systemet skal udvides op til 16 kredse.

Sådan vælger du

Montering

  • Montering og tilslutning af Sentio Styreenhed og udvidelsesmoduler må ifølge Wavin kun udføres af en autoriseret installatør.
  • Modulet monteres på væggen med de medfølgende skruer – enten ved siden af Sentio Styreenheden eller et stykke fra den.
  • Ved siden af hinanden kobles de to enheder sammen med det medfølgende afstandsstykke og kabel.
  • Står de længere fra hinanden, forbindes de elektrisk via ROXi-bussen (Sentios interne databus), og kabeltype og maks. kabellængde vælges efter afstanden og antallet af telestater.
  • Højst 2 telestater pr. udgang, og i alt højst 16 telestater i et Sentio-system.
  • Medfølger: afstandsstykke til sammenkobling med Sentio Styreenheden, kabel til sammenkobling med Sentio Styreenheden, pose med skruer, rawlplugs og andre dele.
  • Medfølger ikke: Sentio Styreenhed, telestater (leveres sammen med rumtermostaten).
Til installatøren
  • Strømforsyning: 20–25 V DC via den interne bus; strømforbrug 20 mA, maks. 2 mA i standby.
  • Telestatudgange: A9–A16, 24 V DC / 187 mA på hver udgang.
  • RS485-terminal og RJ45: 24 V DC / 1,3 A.
  • Antal telestater: Wavin angiver højst 2 telestater pr. udgang og i alt højst 16 telestater i et Sentio-system.
  • Kabellængde mellem styreenhed og udvidelsesmodul: Wavin angiver maks. 30 m ved 4 telestater og 15 m ved 8 telestater med kabeltype CC-01 (0,8 mm / 0,52 mm²), og maks. 70 m ved 4 telestater og 30 m ved 8 telestater med kobberkabel (1,1 mm / 1,0 mm²). Telestater maks. 2 W.
  • Beskyttelse: IP 31 (EN 60529), mekanisk modstand IK 07 (EN 50102).
  • Normer: I henhold til EN 62368-1, EN 60730-1, EN 55032, EN 55024, EN 50581.
  • Tilmelding: Wavin angiver udvidelsesmodulet som en global komponent, og at de fleste globale komponenter automatisk tilmeldes ved systemets opstart.

Passer til

Tilbehør

Ofte stillede spørgsmål

Hvor mange telestater kan jeg tilslutte?
Wavin angiver højst 2 telestater pr. telestatudgang og i alt højst 16 telestater i et samlet Sentio-system.

Kan jeg tilslutte et display direkte til udvidelsesmodulet?
Ja. Modulet har et RJ-45-stik (tilslutning type B) til et Sentio Display, angiver Wavin.

Skal udvidelsesmodulet tilmeldes manuelt, når det tilsluttes?
Nej. Wavin angiver udvidelsesmodulet som en global komponent, og at de fleste globale komponenter automatisk tilmeldes ved systemets opstart.

Skal jeg have en Sentio Styreenhed i forvejen?
Ja. Wavin angiver, at udvidelsesmodulet anvendes sammen med Wavin Sentio styreenheden, hvis systemet skal udvides op til 16 kredse.

Hvad ligger der i kassen?
Udvidelsesmodulet, et afstandsstykke og et kabel til sammenkobling med Sentio Styreenheden samt en pose med skruer, rawlplugs og andre dele.

Dokumentation

Tekniske data fra producentens officielle materiale (wavin.com). Ret til ændringer forbeholdes.

Specifikationer

TypeUdvidelsesmodul, 8 kredse (Sentio)
ModelSentio Udvidelsesmodul, 8 kredse
Producentens varenr.4063800
Forsyningsspænding20–25 V DC (via intern bus)
Strømforbrug20 mA, maks. 2 mA i standby
Antal udgange8 telestatudgange (A9–A16)
Udgang, telestater24 V DC / 187 mA på hver udgang
KommunikationRS485 (intern bus), terminal + RJ45: 24 V DC / 1,3 A
Omgivelsestemperatur0–40 °C (T40), indendørs, ikke kondenserende
KapslingsklasseIP 31 (EN 60529)
Mekanisk modstandIK 07 (EN 50102)
MonteringPå væg, ved siden af eller et stykke fra Sentio Styreenheden
Display / betjeningTrykknapper og lysdioder for kanalstatus; RJ-45-stik (tilslutning type B) til Sentio Display
Mål90 × 110 × 54 mm
GodkendelserI henhold til EN 62368-1, EN 60730-1, EN 55032, EN 55024, EN 50581
Nettovægt0,22 kg
Mærke
Varenummer466333058
EAN5708525532413
