Beskrivelse

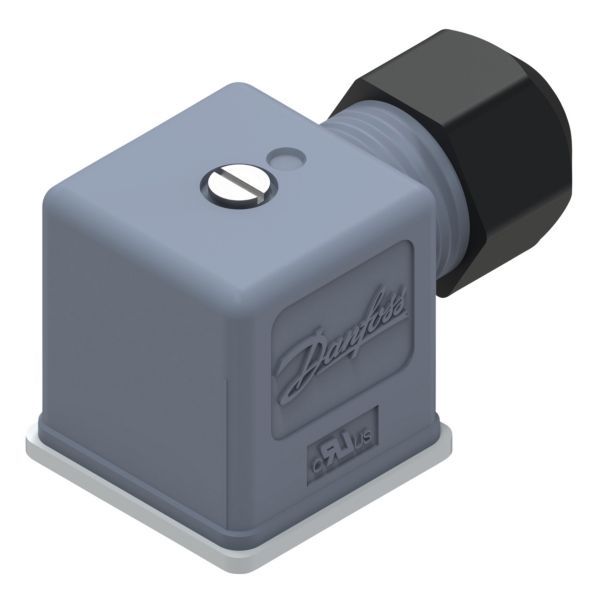

Danfoss kabelstik (042N1256) i grå udførelse tilsluttes magnetventilspolerne 018F, 018Z og 042N type B. Stikket følger standarden DIN EN 175301 (udførelse Form A) med to kontakter og jord (PE) og har kapslingsklasse IP67.
Fordele
- Temperatur: Danfoss angiver -40…125 °C for omgivelserne.
- Kabel: Passer til kabel med en diameter på 4–9 mm.
- El: Op til 250 V AC/DC og maks. 16 A driftsstrøm.
- Brandklasse: Stikket er konstrueret efter brandklassen UL94 V0.
Passer den til dit anlæg?
Bruges til
- Elektrisk tilslutning af Danfoss magnetventilspoler 018F, 018Z og 042N type B.
Sådan vælger du
- Denne variant: grå, IP67, kabel Ø4–9 mm.
- Alternativ: Danfoss Kabelstik type B sort 018F spole type B, 018Z spole type B, 042N spole type B
Montering
- Kabelstikket sættes på spolen og tilsluttes med kabel på Ø4–9 mm og ledere på maks. 1,5 mm².
Til installatøren
- Kontaktmodstand: Maks. 15 mOhm, ifølge Danfoss.
- Omgivelsestemperatur: -40…125 °C.
- Materialer: Hus og terminalblok i PA66 med glasfiber, profilpakning i silikone.
- Mål: Længde 27 mm og højde 49 mm.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Hvilke spoler passer kabelstikket til?
Danfoss angiver stikket til spolerne 018F, 018Z og 042N type B.
Hvor tæt er stikket (IP-klasse)?
IP67.
Hvilken kabeltykkelse kan jeg bruge?
Kabel med diameter 4–9 mm og maks. lederstørrelse 1,5 mm².
Hvilket temperaturområde er stikket beregnet til?
-40…125 °C, ifølge Danfoss.
Erstatter stikket det gamle 042N0156?
Danfoss oplyser, at det grå IP65-kabelstik 042N0156 fra 17. maj 2021 blev afløst af dette stik.
Dokumentation
- Datablad Servo-operated 2/2-way solenoid valves Type EV220B 15 - EV220B 50 PDF · 20,5 MB
- Annonce Industrial cable plugs, type IP67 PDF · 679 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
