Beskrivelse

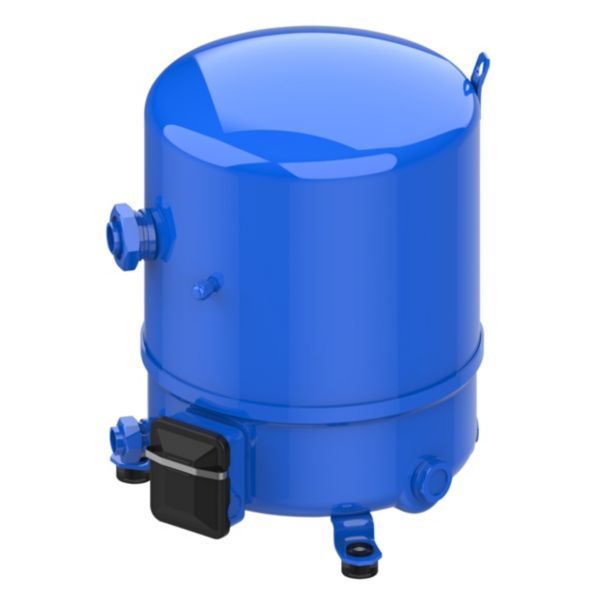

Danfoss MTZ80HP4CVE (kodenr. MTZ80-4VI) er en hermetisk Maneurop MTZ-stempelkompressor. Danfoss beskriver MT- og MTZ-serien som konstrueret til mellem og høje fordampningstemperaturer. Kompressoren har 2 cylindre, et slagvolumen på 135,78 cm³ og strømforsyning 400/3/50 460/3/60. Den er fabriksfyldt med polyolesterolie (175PZ) og kan bruges med mange HFC- og HFO-kølemidler, herunder R134a, R404A, R449A og R513A.
Fordele
- Klar til montering: Leveres med suge- og afgangsloddemuffer, rotolock-møtrikker og pakninger samt eftermontagesæt med gummifødder, bolte, møtrikker, muffer og skiver.
- Fabriksfyldt: 1,8 liter polyolesterolie (175PZ) fra fabrikken.
- VE-udførelse: Danfoss angiver, at VE-versionen har rotolock-tilslutning på suge- og afgangsside, en studs til olieudligning og et olieskueglas.
- Motorbeskyttelse: Intern overbelastningsbeskyttelse af motoren.
- Kølemidler: Kan bruges med bl.a. R134a, R404A, R407C, R448A, R449A, R452A, R513A, R454A, R454C og R455A.
- Kapsling: IP55 med kabelpakdåse.
Passer den til dit anlæg?
Bruges til
- Køleanlæg ved mellem og høje fordampningstemperaturer (MT): Danfoss angiver segmentanvendelsen “Køling MT” og beskriver MT/MTZ-serien som konstrueret til mellem og høje fordampningstemperaturer.
- HFC- og HFO-kølemidler: Danfoss’ oversigt angiver bl.a. R134a, R404A, R407C, R448A, R449A, R452A og R513A til MTZ.
Sådan vælger du
- Denne vare: MTZ080-4 (modelnr. MTZ80HP4CVE), slagvolumen 135,78 cm³, 400/3/50 460/3/60.
- Mindre kompressor i samme serie: Danfoss MTZ28JE4AVE
- Ved udskiftning af en kompressor skal den nye vælges efter anlæggets kølemiddel, fordampnings- og kondenseringstemperatur og kapacitetsbehov.
Montering
- Tilslutning: 1 1/8" loddeende (ODF-muffe) (sugeside, rør); 3/4" loddeende (ODF-muffe) (afgangsside, rør). Passende fittings: Kølekobberrør 1 1/8" K65 – røret loddes ind i ODF-muffen, Kølekobberrør 3/4" x 1,30 mm til loddetilslutningen, Kølekobberrør 3/4" (19,05 mm) i hårde længder – loddes ind i ODF-muffen.
- Monteres af kølemontør efter Danfoss’ installations- og applikationsvejledning for MT/MTZ.
- Sugetilslutning Rotolock 1 3/4” (rør 1 1/8”), afgangstilslutning Rotolock 1 1/4” (rør 3/4”).
- Leveres med loddemuffer, rotolock-møtrikker, pakninger og eftermontagesæt.
- Medfølger: Suge- og afgangsloddemuffer, Rotolock-møtrikker og pakninger, Oliefyldning (1,8 l, 175PZ), Eftermontagesæt (gummifødder, bolte, møtrikker, muffer, skiver), Installationsvejledning.
Til installatøren
- Driftsgrænser: Tilladt temperatur (TS) på højtrykssiden -35…150 °C og på lavtrykssiden -35…50 °C. Maks. tilladt tryk (PS) 29,4 bar på højtrykssiden og 22,6 bar på lavtrykssiden. Maks. kølemiddelfyldning 5 kg.
- El: Spændingsområde 340–440 V ved 50 Hz (nominel 400/3/50, 460/3/60). MCC 19 A, maks. driftsstrøm 16 A, LRA (blokeret rotor) 85 A. Maks. 12 starter pr. time. Viklingsmodstand 1,85 Ohm. El-tilslutning med fladstik.
- Tilspændingsmomenter: Montering 15 N·m, olieudligning 30 N·m, jordforbindelse 3 N·m, målestuds lavtryk 15 N·m, skueglas 50 N·m.
- Målestudse: Lavtryk Schrader, højtryk ingen.
- Olie: 1,8 l type 175PZ. Danfoss skriver, at MTZ altid skal bruges med Danfoss 175PZ polyolesterolie, som kompressoren er fyldt med fra fabrikken.
- Fittings: Danfoss oplyser, at kompressoren kun leveres med rotolock; loddemufferne er ODF.
Se alle tekniske specifikationer →
Tilbehør
Altech kølekobberrør, hårde lige længder, 1 1/8'' x 1,90 mm, 130 bar, 5 m3.035 kr. inkl. moms+
Altech kølekobberrør, hårde lige længder, 3/4'' x 1,30 mm, 130 bar, 5 m1.383 kr. inkl. moms+
Altech kølekobberrør 3/4''x1,30x5000 mm i hårde længder, 80 bar1.082 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilken olie skal bruges?
MTZ fyldes fra fabrikken med Danfoss 175PZ polyolesterolie, og Danfoss skriver, at MTZ altid skal bruges med denne olie.
Hvad følger med?
Suge- og afgangsloddemuffer, rotolock-møtrikker og pakninger, oliefyldning, installationsvejledning samt eftermontagesæt med gummifødder, bolte, møtrikker, muffer og skiver.
Hvilke kølemidler angiver Danfoss?
R134a, R404A, R407A, R407C, R407F, R448A, R449A, R452A, R513A, R454A, R454C og R455A. Danfoss skriver samtidig, at kulbrinter ikke er godkendt til MT/MTZ-kompressorer.
Hvor mange starter må den have i timen?
Danfoss angiver maksimalt 12 starter pr. time.
Dokumentation
- Brochure Brochure Compressors for A/C bringing Savings now and for a lifetime PDF · 4,1 MB
- Installationsvejledning Danfoss reciprocating compressors MT / MTZ / NTZ / VTZ PDF · 4,5 MB
- Installationsvejledning T-block electrical connector for MTZ/MT/NTZ/VTZ PDF · 380 KB
- Installationsvejledning Applikationsvejledning MT/MTZ (PDF, engelsk) PDF · 3,2 MB
- Sikkerhedsvejledning Sikkerhedsdatablad 175PZ 2025 PDF · 156 KB
- Katalog Spare parts and accessories Danfoss Commercial Compressors for hermetic reciprocating and scroll compressors (AC/HP & REF) PDF · 4,7 MB
- Meddelelse Released for R407A / R407F refrigerants PDF · 371 KB
- Reklamemateriale Refrigeration compressors_CC Portfolio and Refrigerants_Infographic PDF · 592 KB
- EU-overensstemmelseserklæring Danfoss EU - Declaration of conformity - FRCC compressors - 8555013 AK PDF · 258 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
