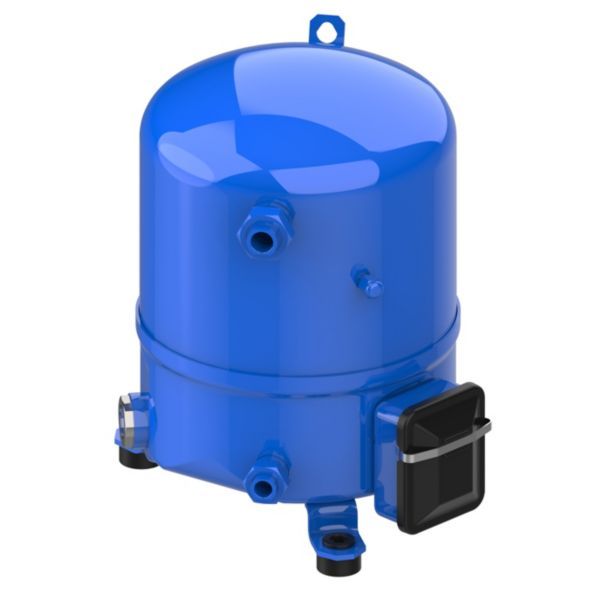

Danfoss NTZ068A4LR1B

17.776 kr. inkl. moms

Hermetisk stempelkompressor fra Danfoss’ Maneurop NTZ-serie, bygget til køleanlæg med lave fordampningstemperaturer.

  • Slagvolumen: 68 cm³, 1 cylinder
  • Tilslutning: Rotolock, suge 1 1/4″ og afgang 1″
  • Kølemidler: R404A, R452A, R454C, R455A
  • Medfølger: Loddemuffer, rotolock-møtrikker, pakninger og eftermontagesæt med gummifødder

Levering 1–3 hverdage

Varenummer (SKU): 471201068 Kategori:

Beskrivelse

Danfoss NTZ068A4LR1B er en hermetisk Maneurop NTZ-stempelkompressor til køleanlæg med lave fordampningstemperaturer. Danfoss angiver for NTZ-serien et fordampningsområde på -45…-10 °C, optimeret med R404A ved -35 °C. Kompressoren har 1 cylinder, slagvolumen 68 cm³ og tilsluttes med rotolock, suge 1 1/4″ og afgang 1″.

Fordele

  • Fordampningsområde: Danfoss angiver -45…-10 °C for NTZ-serien.
  • Ingen væskeindsprøjtning: Kan køre med en returgastemperatur på 20 °C ved lave fordampningstemperaturer uden ekstra væskeindsprøjtning.
  • Mindre risiko for væskeslag: Stor indre fri volumen i kompressoren mindsker risikoen for væskeslag.
  • Motorbeskyttelse: Indbygget intern overbelastningsbeskyttelse af motoren beskytter kompressoren ved overbelastning.
  • Klar til montering: Leveres med suge- og afgangsloddemuffer, rotolock-møtrikker, pakninger og eftermontagesæt med gummifødder.

Passer den til dit anlæg?

Bruges til

  • Køleanlæg med lave fordampningstemperaturer – Danfoss’ segment “Køling LT”.
  • Kølemidlerne R404A, R452A, R454C og R455A.

Sådan vælger du

Montering

Til installatøren
  • Olie: Fabriksfyldt med 0,95 l Danfoss 175PZ polyolesterolie. Olieudligningsstuds 3/8″ flare SAE.
  • Tilslutninger: Rotolock, suge 1 1/4″ (rør 5/8″ loddeende) og afgang 1″ (rør 1/2″ loddeende).
  • Tryk: Maks. driftstryk (PS) 28,5 bar højtryksside og 22,6 bar lavtryksside. Fabrikstryk 25/25 bar (høj-/lavtryksside), prøvetryk maks. 30 bar (differens og højtryk) og 25 bar (lavtryk).
  • Starter: Maks. 12 starter pr. time.
  • Elektrisk: Strømforsyning 400/3/50 460/3/60, maks. driftsstrøm 6,1 A, MCC 8,4 A, LRA 25 A. Intern overbelastningsbeskyttelse af motoren.
  • Monteringsmomenter (Danfoss): fødder 15 N·m, glasmontering 50 N·m, jordforbindelse 3 N·m, målestuds LP 15 N·m, olieudligningsstuds 30 N·m.
  • Kølemiddel: Maks. kølemiddelfyldning 2,5 kg.
  • Sikkerhedspressostater: Danfoss kræver en højtrykspressostat, der stopper kompressoren, hvis afgangstrykket overskrider de maksimale værdier, og en lavtrykspressostat; kompressoren må ikke køre i vakuum.
  • Stationær brug: Danfoss garanterer ikke kompressoren til mobile anvendelser som lastbiler, tog og metro – NTZ er konstrueret og kvalificeret til stationært køleudstyr.

Tilbehør

Ofte stillede spørgsmål

Hvilken olie skal bruges?
Kompressoren er fabriksfyldt med 0,95 l Danfoss 175PZ polyolesterolie.

Hvad følger med?
Suge- og afgangsloddemuffer, rotolock-møtrikker og pakninger, oliefyldning, installationsvejledning samt eftermontagesæt med gummifødder, bolte, møtrikker, muffer og skiver.

Hvilke kølemidler er godkendt?
Danfoss angiver R404A, R452A, R454C og R455A, med en maks. kølemiddelfyldning på 2,5 kg.

Hvor koldt kan den køre?
Danfoss angiver et fordampningsområde på -45…-10 °C for NTZ-serien, optimeret med R404A ved -35 °C. Det præcise driftsområde afhænger af kølemiddel og motorkode og står i Danfoss’ applikationsvejledning.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeHermetisk stempelkompressor
ModelNTZ068A4LR1B
Danfoss kodenr.120F0230
SerieNTZ
SegmentKøling LT
KølemidlerR404A, R452A, R454C, R455A
Maks. kølemiddelfyldning2,5 kg
Slagvolumen68 cm³
Cylindre1
EconomizerNej
Strømforsyning400/3/50 460/3/60
Omdrejninger2900 rpm (50 Hz) / 3500 rpm (60 Hz)
MCC (maks. optagen strøm)8,4 A
Maks. driftsstrøm6,1 A
LRA (blokeret rotor)25 A
Maks. tryk (PS) høj-/lavtryksside28,5 / 22,6 bar
Fabrikstryk høj-/lavtryksside25 / 25 bar
Prøvetryk differens/høj-/lavtryk30 / 30 / 25 bar
Temperaturgrænser høj-/lavtryksside-35…150 °C / -35…50 °C
Indre volumen høj-/lavtryksside0,3 / 7,5 l
Olie0,95 l, type 175PZ
Olieudligning3/8 tommer flare SAE
SugetilslutningRotolock 1 1/4″, rør 5/8″
AfgangstilslutningRotolock 1″, rør 1/2″
MonteringsmomenterFødder 15 N·m · Glasmontering 50 N·m · Jordforbindelse 3 N·m · Målestuds LP 15 N·m · Olieudligningsstuds 30 N·m
Maks. starter pr. time12
Totalhøjde333 mm
Diameter224 mm
KapslingsklasseIP55 (med kabelpakdåse)
FarveBlå
GodkendelseCCC, CE, UL, UKCA
MotorbeskyttelseIntern overbelastningsbeskyttelse
Tilslutning (sugeside, rør)5/8" loddeende (ODF-muffe)
Tilslutning (afgangsside, rør)1/2" loddeende (ODF-muffe)
Mærke
Varenummer471201068
EAN5702428521208
Vægt26,125 kg
