Beskrivelse

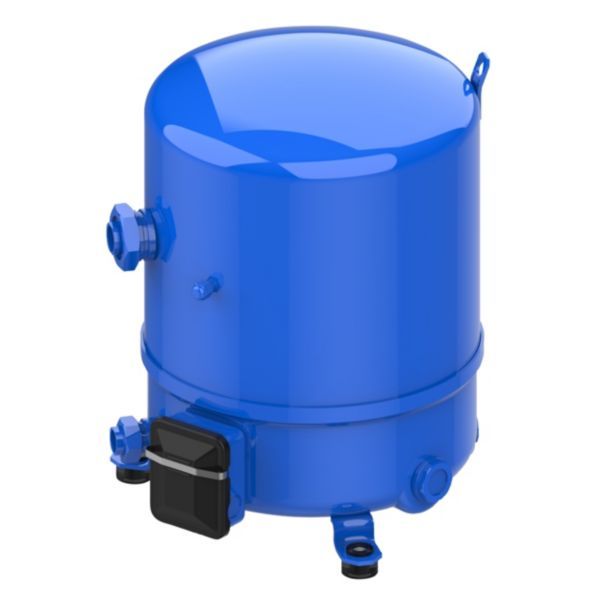

Danfoss NTZ136A4LR1B er en hermetisk Maneurop NTZ-stempelkompressor til lave fordampningstemperaturer. NTZ-serien er optimeret til R404A ved -35 °C og dækker et fordampningsområde fra -45 °C op til -10 °C, og erstatter den tidligere LTZ-serie. Kompressoren har 2 cylindre, slagvolumen 136 cm³ og strømforsyning 400/3/50 og 460/3/60 (400 V trefaset ved 50 Hz).
Fordele
- Motorbeskyttelse: Kompressoren har indbygget intern overbelastningsbeskyttelse af motoren.
- Klar til montering: Leveres med suge- og afgangsloddemuffer, rotolock-møtrikker, pakninger og eftermontagesæt med gummifødder, bolte, møtrikker, muffer og skiver.
- Fabriksfyldt: 1,8 liter olie af typen 175PZ.
- Returgastemperatur: Danfoss oplyser, at NTZ-kompressorerne kan køre med en returgastemperatur på 20 °C også ved lave fordampningstemperaturer, og at et væskeindsprøjtningssystem ikke er nødvendigt.
- Væskeslag: Danfoss oplyser, at det store indvendige frie volumen mindsker risikoen for væskeslag, hvis der kommer flydende kølemiddel ind i kompressoren.
- Kapsling: IP55 med kabelpakdåse.
Passer den til dit anlæg?
Bruges til
- Kommerciel køling ved lave fordampningstemperaturer (frost): Maneurop NTZ er hermetiske stempelkompressorer, optimeret til R404A ved -35 °C og med fordampningsområde fra -45 °C op til -10 °C.
- Erstatter den tidligere LTZ-serie.
Sådan vælger du
- Denne vare: NTZ136A4LR1B, 2 cylindre, slagvolumen 136 cm³, 400/3/50 460/3/60.
- Kompressoren vælges ud fra anlæggets kølebehov, kølemiddel og driftsbetingelser – ikke kun ud fra den gamle kompressors slagvolumen.
Montering
- Tilslutning: 1 1/8" loddeende (ODF-muffe) (sugeside, rør); 3/4" loddeende (ODF-muffe) (afgangsside, rør). Passende fittings: Kølekobberrør 1 1/8" K65 – røret loddes ind i ODF-muffen, Kølekobberrør 3/4" x 1,30 mm til loddetilslutningen, Kølekobberrør 3/4" (19,05 mm) i hårde længder – loddes ind i ODF-muffen.
- Danfoss foreskriver installation og service af kompressoren af kvalificeret personale efter god kølefaglig praksis.
- Sugetilslutning Rotolock 1 3/4″ (rør 1 1/8″), afgangstilslutning Rotolock 1 1/4″ (rør 3/4″).
- Leveres med suge- og afgangsloddemuffer, rotolock-møtrikker, pakninger og eftermontagesæt med gummifødder, bolte, møtrikker, muffer og skiver.
- Medfølger: Suge- og afgangsloddemuffer, Rotolock-møtrikker og pakninger, Oliefyldning (1,8 l, 175PZ), Eftermontagesæt (gummifødder, bolte, møtrikker, muffer, skiver), Installationsvejledning.
- Medfølger ikke: Olieniveaukontakt – kompressoren har ingen, Målestuds på højtrykssiden – kun på lavtrykssiden (Schrader).
Til installatøren
- Driftsgrænser: Tilladt temperatur (TS) på højtrykssiden -35…150 °C og på lavtrykssiden -35…50 °C. Maks. tilladt tryk (PS) 28,5 bar på højtrykssiden og 22,6 bar på lavtrykssiden. Maks. kølemiddelfyldning 5 kg.
- El: Spændingsområde 340–440 V ved 50 Hz (nominel 400/3/50, 460/3/60). MCC 14,3 A, maks. driftsstrøm 11,2 A, LRA (blokeret rotor) 51 A. Maks. 12 starter pr. time. Viklingsmodstand 3,8 Ohm. El-tilslutning med fladstik.
- Tilspændingsmomenter: Montering 15 N·m, olieudligning 30 N·m, jordforbindelse 3 N·m, målestuds lavtryk 15 N·m, skueglas 50 N·m.
- Målestudse: Lavtryk Schrader, højtryk ingen.
- Olie: 1,8 l type 175PZ, fabriksfyldt.
- Fittings: Danfoss oplyser, at kompressoren kun leveres med rotolock; loddemufferne er ODF.
Se alle tekniske specifikationer →
Tilbehør
Altech kølekobberrør, hårde lige længder, 1 1/8'' x 1,90 mm, 130 bar, 5 m3.035 kr. inkl. moms+
Altech kølekobberrør, hårde lige længder, 3/4'' x 1,30 mm, 130 bar, 5 m1.383 kr. inkl. moms+
Altech kølekobberrør 3/4''x1,30x5000 mm i hårde længder, 80 bar1.082 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilken olie skal bruges?
Kompressoren er fabriksfyldt med Danfoss 175PZ polyolesterolie.
Hvad følger med?
Suge- og afgangsloddemuffer, rotolock-møtrikker og pakninger, oliefyldning og installationsvejledning samt eftermontagesæt med gummifødder, bolte, møtrikker, muffer og skiver.
Hvilke kølemidler er godkendt?
Danfoss angiver R404A, R452A, R454C og R455A.
Hvor mange starter må den have i timen?
Danfoss angiver maksimalt 12 starter pr. time.
Dokumentation
- Installationsvejledning Danfoss reciprocating compressors MT / MTZ / NTZ / VTZ PDF · 4,5 MB
- Installationsvejledning Applikationsvejledning NTZ (PDF, engelsk) PDF · 7,4 MB
- Sikkerhedsvejledning Sikkerhedsdatablad 175PZ 2025 PDF · 156 KB
- Katalog Spare parts and accessories Danfoss Commercial Compressors for hermetic reciprocating and scroll compressors (AC/HP & REF) PDF · 4,7 MB
- Produkt miljøerklæring EPD for NTZ 2 cylinders Fixed Speed Compressors PDF · 1,8 MB
- Reklamemateriale Refrigeration compressors_CC Portfolio and Refrigerants_Infographic PDF · 592 KB
- EU-overensstemmelseserklæring Danfoss EU - Declaration of conformity - FRCC compressors - 8555013 AK PDF · 258 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
