Beskrivelse

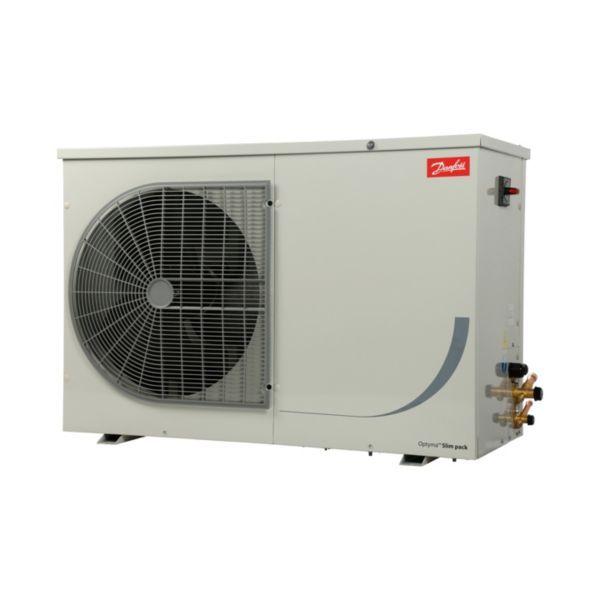

Danfoss OP-MSXM046MLW09E er et udendørs Optyma Slim Pack-kondenseringsaggregat i version W09 til køl (MBP, mellemhøjt modtryk). W09-udgaven har indbygget ventilatorhastighedsregulator og ekstern hovedafbryder. Aggregatet er bygget op om en scrollkompressor af typen MLZ021T4, og Danfoss angiver kølemidlerne R134a, R404A, R407A, R407F, R448A, R449A, R452A, R507A og R513A. Danfoss henviser til kølerumsmodulet i Coolselector 2-softwaren, når aggregatet skal vælges til et kølerum.
Fordele
- Installation: Hovedkontakten i W09-udgaven giver ifølge Danfoss en hurtigere, selvstændig installation og opstart samt sikrere vedligeholdelse.
- Lyd: Den forudindstillede ventilatorhastighedsregulator i W09-udgaven giver ifølge Danfoss en mere lydsvag og problemfri drift.
- Service: Danfoss oplyser om Optyma Slim Pack, at MicroChannel-varmeveksleren er let at rengøre, og at tørrefilter og skueglas beskytter enheden mod fugt, syre og faste partikler.
- Levetid: Danfoss oplyser, at varmevekslerens og husets modstandsdygtighed mod korrosion forlænger enhedens levetid.
- Væskebeholder: Receiveren (væskebeholderen) rummer 3,4 l og har en afspærringsventil, der ifølge Danfoss gør servicering lettere.
Passer den til dit anlæg?
Bruges til
- Udendørs kondenseringsaggregat til kølerum og udstillingsskabe i døgnbutikker, minimarkeder, restauranter, fiskeforretninger, slagterier, bagerier, blomsterhandlere og laboratorier.
- Danfoss nævner også vinkældre, mælkekøling, industrielle processer og mejeri og generel opbevaring af fødevarer.
- Denne model er til køl (MBP, mellemhøjt modtryk).
Sådan vælger du
- Denne variant: OP-MSXM046MLW09E til køl (MBP, mellemhøjt modtryk), scrollkompressor MLZ021T4.
- OP-MSXM068MLW09E – køl (MBP, mellemhøjt modtryk)
- OP-MSXM034MLW09E – køl (MBP, mellemhøjt modtryk)
- OP-LSQM067LLW09E – frost (LBP, lavt modtryk)
- OP-LSQM068NTW09E – frost (LBP, lavt modtryk)
- OP-LSQM048NTW09E – frost (LBP, lavt modtryk)
- Danfoss henviser til kølerumsmodulet i Coolselector 2-softwaren til valg af aggregat til kølerum.
Montering
- Danfoss foreskriver, at installation og service af kondenseringsaggregaterne kun udføres af kvalificeret personale efter god kølefaglig praksis.
- Udendørs aggregat, optimeret til gulv- og vægmontering; kompressor 400/3/50. Kølerør tilsluttes ved lodning, sugeledning 3/4″ og væskeledning 1/2″.
- Medfølger: Kabelført elektrisk panel med hovedafbryder, kompressorkontaktor og overlastrelæ, Forudindstillet ventilatorhastighedsregulator (W09), Ekstern hovedafbryder (W09).
- Medfølger ikke: Trykaflastningsventil (PRV) – leveres som tilbehør.
Til installatøren
- El: Kompressor 400/3/50 (380–415 V), ventilator 230/1/50. MCC (maks. optagen strøm) 9,5 A, mindste sikring 12 A.
- Ventilator: 1 stk., vingestørrelse 450 mm, luftstrøm 3.300 m³/h ved 50 Hz. Effektforbrug 110 W, udgangseffekt 68 W, strømforbrug 0,47 A.
- Lyd: Lydniveau 72 dB(A), lydtryk 61 dB(A) i 1 m og 41 dB(A) i 10 m (alle ved 50 Hz).
- Kondensator: Type D7, indvendig volumen 0,58 l. Receiver 3,4 l.
- Opstilling: Danfoss angiver, at underlaget skal være vandret, stærkt og stabilt nok til at bære hele vægten og til at eliminere vibrationer, og at aggregatet ikke bør opstilles, hvor det dagligt er udsat for direkte sol i længere tid, eller i aggressive og støvede omgivelser.
- Danfoss foreskriver, at installation og service af kondenseringsaggregaterne kun udføres af kvalificeret personale efter god kølefaglig praksis.
Se alle tekniske specifikationer →
Varianter
- OP-MSXM068MLW09E – køl (MBP, mellemhøjt modtryk)
- OP-MSXM034MLW09E – køl (MBP, mellemhøjt modtryk)
- OP-LSQM067LLW09E – frost (LBP, lavt modtryk)
- OP-LSQM068NTW09E – frost (LBP, lavt modtryk)
- OP-LSQM048NTW09E – frost (LBP, lavt modtryk)
Tilbehør
Altech kølekobberrør, hårde lige længder, 3/4'' x 1,30 mm, 130 bar, 5 m1.383 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/2'' x 0,85 mm, maks. 71 bar, 15 m1.462 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad betyder versionen W09?
W09 er Optyma Slim Pack med indbygget ventilatorhastighedsregulator og ekstern hovedafbryder.
Hvilke kølemidler kan bruges?
Danfoss angiver R134a, R404A, R407A, R407F, R448A, R449A, R452A, R507A og R513A.
Hvilken sikring skal der bruges?
Danfoss angiver en mindste sikringsstørrelse på 12 A og en maksimal optagen strøm (MCC) på 9,5 A.
Dokumentation
- Datablad Sound spectrum for Optyma Slim Pack OP-MSXM046ML PDF · 148 KB
- Brochure Køleløsninger til nærbutkker PDF · 705 KB
- Brochure Optyma™ kondenseringsaggregater til Europa PDF · 1,6 MB
- Installationsvejledning Optyma™ Slim Pack OP-LSQM / LSHM / MSXM / MSHM / MSGM / MSBM PDF · 12,0 MB
- Katalog Optyma™ Packaged condensing units - Europe (EMA) PDF · 20,2 MB
- EU-overensstemmelseserklæring EU DECLARATION OF CONFORMITY PDF · 175 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
