Beskrivelse

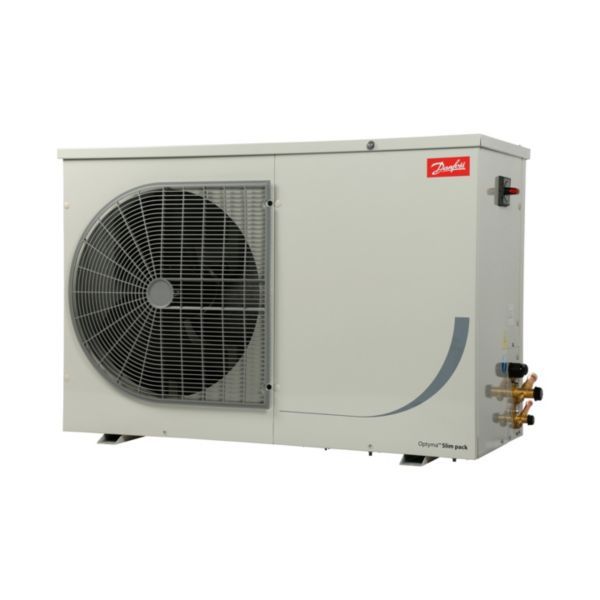

Danfoss OP-LSQM067LLW09E er et udendørs Optyma Slim Pack-kondenseringsaggregat i version W09 til frost (LBP, lavt modtryk). W09-udgaven har indbygget ventilatorhastighedsregulator og ekstern hovedafbryder. Aggregatet er bygget op om en scrollkompressor af typen LLZ013T4, og Danfoss angiver kølemidlerne R404A, R452A og R507A. Danfoss henviser til kølerumsmodulet i Coolselector 2-softwaren, når aggregatet skal vælges til et kølerum.
Fordele
- Installation: Hovedkontakten i W09-udgaven giver ifølge Danfoss en hurtigere, selvstændig installation og opstart samt sikrere vedligeholdelse.
- Lyd: Den forudindstillede XGE-ventilatorhastighedsregulator i W09-udgaven giver ifølge Danfoss en mere lydsvag og problemfri drift.
- Kondensator: Microchannel-kondensatoren er ifølge Danfoss nem at rengøre og sparer tid og arbejde på service.
- Levetid: Danfoss oplyser, at varmevekslerens og husets modstandsdygtighed mod korrosion forlænger enhedens levetid.
- Beskyttelse: Danfoss oplyser for Optyma Slim Pack, at tørrefilter og skueglas beskytter enheden mod fugt, syre og faste partikler.
Passer den til dit anlæg?
Bruges til
- Udendørs kondenseringsaggregat til kølerum og udstillingsskabe i døgnbutikker, minimarkeder, restauranter, fiskeforretninger, slagterier, bagerier, blomsterhandlere og laboratorier.
- Danfoss nævner også vinkældre, mælkekøling, industrielle processer og mejeri og generel opbevaring af fødevarer.
- Denne model er til frost (LBP, lavt modtryk).
Sådan vælger du
- Denne variant: OP-LSQM067LLW09E til frost (LBP, lavt modtryk), scrollkompressor LLZ013T4.
- OP-MSXM068MLW09E – køl (MBP, mellemhøjt modtryk)
- OP-MSXM046MLW09E – køl (MBP, mellemhøjt modtryk)
- OP-MSXM034MLW09E – køl (MBP, mellemhøjt modtryk)
- OP-LSQM068NTW09E – frost (LBP, lavt modtryk)
- OP-LSQM048NTW09E – frost (LBP, lavt modtryk)
- Danfoss henviser til kølerumsmodulet i Coolselector 2-softwaren til valg af aggregat til kølerum.
Montering
- Danfoss foreskriver, at installation og service af kondenseringsaggregaterne kun udføres af kvalificeret personale efter god kølefaglig praksis.
- Udendørs aggregat, optimeret til gulv- og vægmontering; kompressor 400/3/50. Kølerør tilsluttes ved lodning, sugeledning 3/4″ og væskeledning 1/2″.
Til installatøren
- El: Kompressor 400/3/50, ventilator 230/1/50. MCC (maks. optagen strøm) 12 A, mindste sikring 16 A.
- Ventilator: 1 stk., vingestørrelse 500 mm, luftstrøm 5.200 m³/h ved 50 Hz. Effektforbrug 220 W, udgangseffekt 130 W.
- Lyd: Lydniveau 76 dB(A), lydtryk 65 dB(A) i 1 m og 45 dB(A) i 10 m (alle ved 50 Hz).
- Kondensator: Type G7, indvendig volumen 1,62 l.
- Danfoss foreskriver, at installation og service af kondenseringsaggregaterne kun udføres af kvalificeret personale efter god kølefaglig praksis.
Se alle tekniske specifikationer →
Varianter
- OP-MSXM068MLW09E – køl (MBP, mellemhøjt modtryk)
- OP-MSXM046MLW09E – køl (MBP, mellemhøjt modtryk)
- OP-MSXM034MLW09E – køl (MBP, mellemhøjt modtryk)
- OP-LSQM068NTW09E – frost (LBP, lavt modtryk)
- OP-LSQM048NTW09E – frost (LBP, lavt modtryk)
Tilbehør
Altech kølekobberrør, hårde lige længder, 3/4'' x 1,30 mm, 130 bar, 5 m1.383 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/2'' x 0,85 mm, maks. 71 bar, 15 m1.462 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad betyder versionen W09?
W09 er Optyma Slim Pack med indbygget ventilatorhastighedsregulator og ekstern hovedafbryder.
Hvilke kølemidler kan bruges?
Danfoss angiver R404A, R452A og R507A.
Hvilken sikring skal der bruges?
Danfoss angiver en mindste sikringsstørrelse på 16 A og en maksimal optagen strøm (MCC) på 12 A.
Hvor meget støjer aggregatet?
Danfoss angiver et lydtryksniveau på 45 dB(A) i 10 meters afstand og 65 dB(A) i 1 meters afstand ved 50 Hz. Lydniveauet ved 50 Hz er 76 dB(A).
Dokumentation
- Datablad Sound spectrum for Optyma Slim Pack OP-LSQM067LL PDF · 148 KB
- Brochure Køleløsninger til nærbutkker PDF · 705 KB
- Brochure Optyma™ kondenseringsaggregater til Europa PDF · 1,6 MB
- Installationsvejledning Optyma™ Slim Pack OP-LSQM / LSHM / MSXM / MSHM / MSGM / MSBM PDF · 12,0 MB
- Katalog Optyma™ Packaged condensing units - Europe (EMA) PDF · 20,2 MB
- EU-overensstemmelseserklæring EU DECLARATION OF CONFORMITY PDF · 175 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
