Beskrivelse

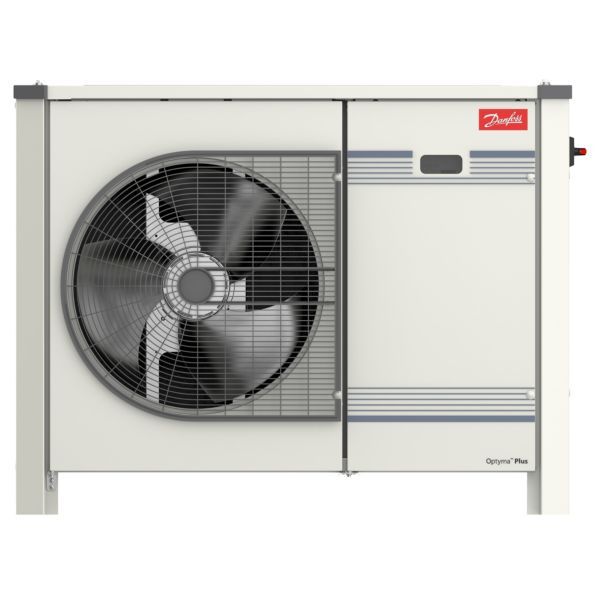

Danfoss OP-LPVM068NTP00E er et udendørs Optyma Plus kondenseringsaggregat i version P00 til frost (LBP, lavt modtryk). P00 er standardversionen af Optyma Plus med elektronisk regulator. Kompressoren er af typen NTZ068-4. Danfoss’ Optyma-katalog angiver kølekapaciteten til 1,52 kW ved EN 13215 (Evap. -35 °C / omgivelse 32 °C, R452A). Udgaven er beregnet til A2L-kølemidler som R454C og R455A ud over bl.a. R452A og R404A.
Fordele
- Regulering: Elektronisk regulator i standardversionen (P00).
- Kølemiddelvalg: Kan bruges med flere kølemidler – R404A, R452A, R454C, R455A.
- Kølekapacitet: 1,52 kW ved EN 13215 (Evap. -35 °C / omgivelse 32 °C, R452A) ifølge Danfoss’ Optyma-katalog; Danfoss’ produktside angiver i stedet 1,71 kW uden oplyst driftsbetingelse.
- Lydniveau: Lydtryk på 40 dB(A) i 10 meters afstand og 60 dB(A) i 1 meters afstand.
- Kølekreds: Lodret receiver på 3,4 liter og ventilator med en luftstrøm på 3.300 m³/h ved 50 Hz.
Passer den til dit anlæg?
Bruges til
- Udendørs kondenseringsaggregat til frost (LBP). Danfoss nævner anvendelser som kølerum, udstillingsskabe, restauranter, slagterier, bagerier, laboratorier og opbevaring af fødevarer.
- Beregnet til A2L-kølemidler som R454C og R455A ud over bl.a. R452A og R404A.
Sådan vælger du
- Denne variant: OP-LPVM068NTP00E, frost, 1,52 kW ved EN 13215 (R452A).
- Større frost: OP-LPOM067LLP02E – 2,72 kW
- Mindre frost: OP-LPQM048NTP00E – 1,1 kW
Montering
- Opstilles udendørs og forbindes med fordamper og ekspansionsventil i kølerummet. Installeres af kølemontør.
Til installatøren
- El-tilslutning: Kompressor forsynes med 400/3/50 (380-440 V), ventilator med 230/1/50. MCC (maks. optagen strøm) 8,4 A, RLA 6 A og LRA (blokeret rotoramperage) 25 A. Min. sikringsstørrelse 10 A.
- Ventilator: Effektforbrug 110 W, udgangseffekt 68 W og strømforbrug 0,47 A ved 50 Hz; luftstrøm 3.300 m³/h; ventilatorvinge 450 mm (type H2).
- Kølekreds: Fast hastighed (ingen kapacitetsregulering). Kondensatorspole (type D7) med indvendigt volumen 0,58 l, tørrefiltervolumen 0,17 l og en lodret receiver på 3,4 l, CE- og EAC-godkendt.
- Tilslutninger: Sugeledning 5/8″ og væskeledning 3/8″, begge til lodning.
- Mål og vægt: 813 × 1.090 × 480 mm (H × B × D), nettovægt 72 kg, bruttovægt 106 kg.
Se alle tekniske specifikationer →
Varianter
- OP-LPOM067LLP02E – frost, 2,72 kW (R452A)
- OP-LPQM048NTP00E – frost, 1,1 kW (R452A)
- OP-LPVM048NTP00G – frost, 1,13 kW (R452A)
Tilbehør
Altech kølekobberrør, hårde lige længder, 5/8'' x 1,05 mm, 130 bar, 5 m931 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 3/8'' x 0,85 mm, maks. 96 bar, 15 m1.073 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad betyder versionen P00?
P00 er standardversionen af Optyma Plus med elektronisk regulator.
Hvilke kølemidler kan bruges?
Danfoss angiver R404A, R452A, R454C, R455A.
Hvilken sikring skal der bruges?
Danfoss angiver en mindste sikringsstørrelse på 10 A og en maksimal optagen strøm (MCC) på 8,4 A.
Dokumentation
- Brochure Køleløsninger til nærbutkker PDF · 705 KB
- Brochure Optyma™ kondenseringsaggregater til Europa PDF · 1,6 MB
- Brochure Katalog Optyma kondenseringsaggregater (PDF, engelsk) PDF · 11,7 MB
- Installationsvejledning Optyma™ Plus Control Unit quick starting procedure PDF · 1,6 MB
- Installationsvejledning Optyma™ Plus OP-MPS, OP-MPT, OP-LPV and OP-MPI PDF · 12,7 MB
- Brugervejledning Optyma™ Plus Controller installation V3.7 PDF · 4,4 MB
- Brugervejledning Regulator til Condensing unit Optyma™ Plus (SW Ver. 3.7x) PDF · 1,2 MB
- EU-overensstemmelseserklæring EU DECLARATION OF CONFORMITY PDF · 175 KB
