Beskrivelse

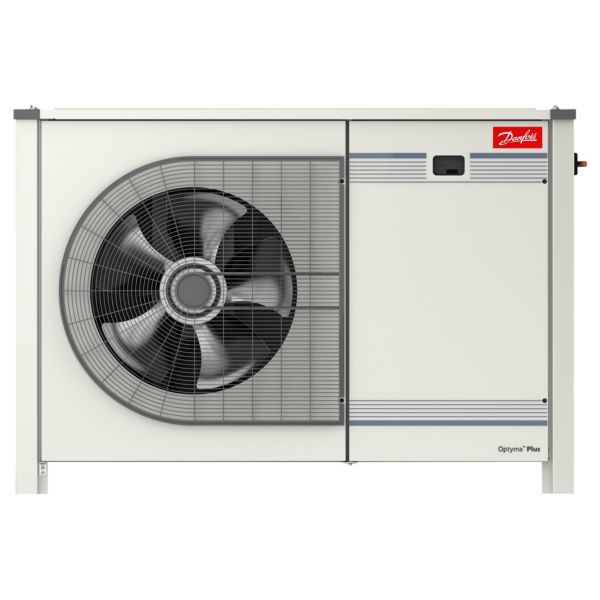

Danfoss OP-LPOM067LLP02E er et udendørs Optyma Plus kondenseringsaggregat i version P02 til frost (LBP, lavt modtryk). P02-udgaven er Optyma Plus med væskeindsprøjtning styret af en elektronisk ekspansionsventil, som ifølge Danfoss hjælper med at kontrollere meget høje temperaturer. Danfoss angiver kølekapaciteten til 2,30 kW ved -35 °C fordampningstemperatur (R452A), og aggregatet kan bruges med flere kølemidler.
Fordele
- Væskeindsprøjtning med elektronisk ekspansionsventil (P02) – Danfoss angiver, at den elektroniske styring af væskeflowet sikrer den rigtige mængde væske og øger systemets levetid.
- Kan bruges med flere kølemidler: R404A, R448A, R449A, R452A.
- Lydtryk på 43 dB(A) i 10 m afstand og 63 dB(A) i 1 m afstand.
- Receiver på 6,2 liter.
- Ventilator med 500 mm vinge, gitterafskærmning og egen 230/1/50-forsyning.
- Danfoss oplyser, at Optyma Plus ligger et godt stykke over grænseværdierne for EcoDesign 2018, og at enhederne kan stables på stedet.
Passer den til dit anlæg?
Bruges til
- Kondenseringsaggregat til kommerciel køling; Danfoss nævner bl.a. kølerum, udstillingsskabe i døgnbutikker, minimarkeder, restauranter, fiskeforretninger, slagterier, bagerier, blomsterhandlere, laboratorier, vinkældre, mælkekøling og industrielle processer.
- Denne model er til frost (LBP, lavt modtryk).
Sådan vælger du
- Denne variant: OP-LPOM067LLP02E, frost (LBP), 3-faset kompressor.
- Mindre aggregat: OP-LPVM068NTP00E – frost (LBP)
- Mindre aggregat: OP-LPVM048NTP00G – frost (LBP)
- Mindre aggregat: OP-LPQM048NTP00E – frost (LBP)
Montering
- Udendørs aggregat, der installeres af kølemontør; fordamper/kølemøbel og rørføring bestilles separat.
- Kompressoren forsynes med 400/3/50 og ventilatoren med 230/1/50; mindste sikring 16 A.
Til installatøren
- El-tilslutning: Kompressor 400/3/50 (spændingsområde 360–440 V), ventilator 230/1/50; min. sikring 16 A, MCC 13,0 A, RLA 8,3 A, LRA (startstrøm) 62 A.
- Kapacitetsregulering: Fast hastighed (ikke trinløs).
- Driftsbetingelser for de angivne kapaciteter: EN 13215 med -35 °C fordampningstemperatur, 32 °C omgivelsestemperatur, 10 K overhedning og 0 K underkøling.
- Kølemiddel R404A: Danfoss oplyser, at R404A er forbudt i nye installationer i Europa fra 1. januar 2020 – kun genanvendt kølemiddel er tilladt til service.
- Godkendelser (receiver): PED, RoHS, EAC.
- Kondensator: Type G7, indvendig volumen 1,62 l.
- Ventilator: 1 stk., 500 mm vinge, 230/1/50, 0,96 A, spændingsområde 207–253 V, afskærmet med gitter; udgangseffekt 220 W / effektforbrug 190 W ved 50 Hz.
- Stabling: Danfoss oplyser, at enhederne kan stables på stedet takket være belastningslejedesignet, hvilket nedbringer installationstiden og sparer omkostninger til tømrerarbejde og beslag.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Altech kølekobberrør, hårde lige længder, 3/4'' x 1,30 mm, 130 bar, 5 m1.383 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/2'' x 0,85 mm, maks. 71 bar, 15 m1.462 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad betyder versionen P02?
P02 er Optyma Plus med væskeindsprøjtning, som styres af en elektronisk ekspansionsventil.
Hvilke kølemidler kan bruges?
Danfoss angiver R404A, R448A, R449A, R452A.
Hvorfor står kølekapaciteten forskelligt flere steder?
Kapaciteten afhænger af fordampningstemperaturen. Danfoss’ brochure angiver 2,30 kW for netop dette kodenr. ved -35 °C fordampning (EN 13215), og Danfoss angiver kapacitetsområdet for LBP-drift med R452A til 1,6–3,6 kW. Sammenlign derfor altid kapaciteter ved samme driftspunkt.
Hvilken sikring skal der bruges?
Danfoss angiver en mindste sikringsstørrelse på 16 A og en maksimal optagen strøm (MCC) på 13,0 A.
Kan jeg bruge R404A i aggregatet?
Ja, men Danfoss oplyser, at R404A er forbudt i nye installationer i Europa fra 1. januar 2020 – kun genanvendt kølemiddel er tilladt til service.
Dokumentation
- Datablad Sound spectrum for Optyma Plus OP-LPOM067LL PDF · 148 KB
- Brochure Køleløsninger til nærbutkker PDF · 705 KB
- Brochure Optyma™ kondenseringsaggregater til Europa PDF · 1,6 MB
- Brochure Katalog Optyma kondenseringsaggregater (PDF, engelsk) PDF · 11,7 MB
- Installationsvejledning Optyma™ Plus Control Unit quick starting procedure PDF · 1,6 MB
- Installationsvejledning OPTYMA™ Plus OP-LPQM, OP-MPYM, OP-MPXM, OP-MPGM, OP-LPOM PDF · 15,0 MB
- Brugervejledning Optyma™ Plus Controller installation V3.7 PDF · 4,4 MB
- Brugervejledning Regulator til Condensing unit Optyma™ Plus (SW Ver. 3.7x) PDF · 1,2 MB
- EU-overensstemmelseserklæring EU DECLARATION OF CONFORMITY PDF · 175 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
