Beskrivelse

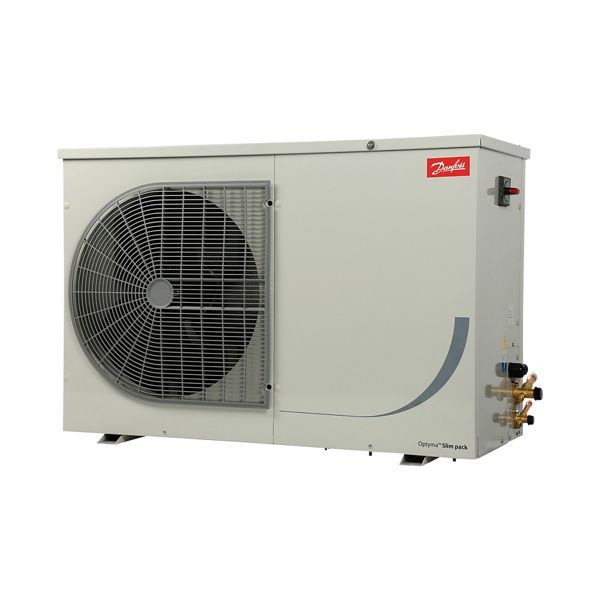

Danfoss OP-LSQM068NTW09E er et udendørs Optyma Slim Pack-kondenseringsaggregat i version W09 til frost (LBP, lavt modtryk). W09-udgaven har indbygget ventilatorhastighedsregulator og ekstern hovedafbryder. Aggregatet er bygget op om en stempelkompressor af typen NTZ068-4, og Danfoss angiver kølemidlerne R404A, R452A og R507A. Danfoss henviser til kølerumsmodulet i Coolselector 2-softwaren, når aggregatet skal vælges til et kølerum.
Fordele
- Installation: Hovedkontakten i W09-udgaven giver ifølge Danfoss en hurtigere, selvstændig installation og opstart samt sikrere vedligeholdelse.
- Lyd: Den forudindstillede XGE-ventilatorhastighedsregulator i W09-udgaven giver ifølge Danfoss en mere lydsvag og problemfri drift, og Danfoss angiver et lydtryksniveau på 43 dB(A) i 10 meters afstand.
- Kondensator: Microchannel-kondensatoren er ifølge Danfoss nem at rengøre og sparer tid og arbejde på service.
- Levetid: Danfoss oplyser, at varmevekslerens og husets modstandsdygtighed mod korrosion forlænger enhedens levetid.
- Beskyttelse: Danfoss oplyser for Optyma Slim Pack, at tørrefilter og skueglas beskytter enheden mod fugt, syre og faste partikler.
- Receiver: Aggregatet har en receiver på 3,4 liter, og Danfoss oplyser, at receiverens afspærringsventil gør servicering lettere.
Passer den til dit anlæg?
Bruges til
- Udendørs kondenseringsaggregat til kølerum og udstillingsskabe i døgnbutikker, minimarkeder, restauranter, fiskeforretninger, slagterier, bagerier, blomsterhandlere og laboratorier.
- Danfoss nævner også vinkældre, mælkekøling, industrielle processer og mejeri og generel opbevaring af fødevarer.
- Denne model er til frost (LBP, lavt modtryk).
Sådan vælger du
- Denne variant: OP-LSQM068NTW09E til frost (LBP, lavt modtryk), stempelkompressor NTZ068-4.
- OP-MSXM068MLW09E – køl (MBP, mellemhøjt modtryk)
- OP-MSXM046MLW09E – køl (MBP, mellemhøjt modtryk)
- OP-MSXM034MLW09E – køl (MBP, mellemhøjt modtryk)
- OP-LSQM067LLW09E – frost (LBP, lavt modtryk)
- OP-LSQM048NTW09E – frost (LBP, lavt modtryk)
- Danfoss henviser til kølerumsmodulet i Coolselector 2-softwaren til valg af aggregat til kølerum.
Montering
- Danfoss foreskriver, at installation og service af kondenseringsaggregaterne kun udføres af kvalificeret personale efter god kølefaglig praksis.
- Udendørs aggregat, optimeret til gulv- og vægmontering; kompressor 400/3/50. Kølerør tilsluttes ved lodning, sugeledning 5/8″ og væskeledning 1/2″.
Til installatøren
- El: Kompressor 400/3/50, ventilator 230/1/50. MCC (maks. optagen strøm) 8,4 A, mindste sikring 10 A.
- Ventilator: 1 stk., vingestørrelse 450 mm, luftstrøm 3.300 m³/h ved 50 Hz. Effektforbrug 110 W, udgangseffekt 68 W.
- Lyd: Lydniveau 74 dB(A), lydtryk 63 dB(A) i 1 m og 43 dB(A) i 10 m (alle ved 50 Hz).
- Kondensator: Type D7, indvendig volumen 0,58 l. Receiver 3,4 l.
- Danfoss foreskriver, at installation og service af kondenseringsaggregaterne kun udføres af kvalificeret personale efter god kølefaglig praksis.
Se alle tekniske specifikationer →
Varianter
- OP-MSXM068MLW09E – køl (MBP, mellemhøjt modtryk)
- OP-MSXM046MLW09E – køl (MBP, mellemhøjt modtryk)
- OP-MSXM034MLW09E – køl (MBP, mellemhøjt modtryk)
- OP-LSQM067LLW09E – frost (LBP, lavt modtryk)
- OP-LSQM048NTW09E – frost (LBP, lavt modtryk)
Tilbehør
Altech kølekobberrør, hårde lige længder, 5/8'' x 1,05 mm, 130 bar, 5 m931 kr. inkl. moms+
Altech kølekobberrør, blødt i ring, 1/2'' x 0,85 mm, maks. 71 bar, 15 m1.462 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad betyder versionen W09?
W09 er Optyma Slim Pack med indbygget ventilatorhastighedsregulator og ekstern hovedafbryder.
Hvilke kølemidler kan bruges?
Danfoss angiver R404A, R452A og R507A.
Hvilken sikring skal der bruges?
Danfoss angiver en mindste sikringsstørrelse på 10 A og en maksimal optagen strøm (MCC) på 8,4 A.
Hvor meget støjer aggregatet?
Danfoss angiver et lydtryksniveau på 43 dB(A) i 10 meters afstand og 63 dB(A) i 1 meters afstand ved 50 Hz. Lydniveauet ved 50 Hz er 74 dB(A).
Dokumentation
- Datablad Sound spectrum for Optyma Slim Pack OP-LSQM068NT PDF · 148 KB
- Brochure Køleløsninger til nærbutkker PDF · 705 KB
- Brochure Optyma™ kondenseringsaggregater til Europa PDF · 1,6 MB
- Installationsvejledning Optyma™ Slim Pack OP-LSQM / LSHM / MSXM / MSHM / MSGM / MSBM PDF · 12,0 MB
- Katalog Optyma™ Packaged condensing units - Europe (EMA) PDF · 20,2 MB
- EU-overensstemmelseserklæring EU DECLARATION OF CONFORMITY PDF · 175 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
