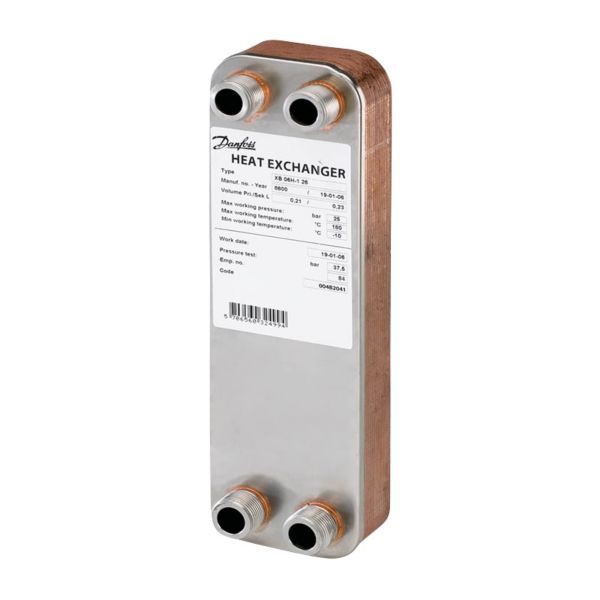

Danfoss Redan XB06H-1 40 pladevarmveksler

6.759 kr. inkl. moms

Reservedel fra Danfoss Redan: kobberloddet mikropladeveksler med 40 plader til indirekte varme og brugsvand i villa units.

  • Tilslutning: ¾” udvendigt gevind (G ¾) i alle fire studse
  • Tryk: Maks. arbejdstryk 25 bar i den kobberloddede udgave
  • Materiale: Plader i rustfrit stål, loddet med kobber

Levering 1–3 hverdage

Varenummer (SKU): 377232140 Kategori:

Beskrivelse

XB06H-1-40 er en kobberloddet mikropladeveksler fra Danfoss med 40 plader, som Danfoss Redan leverer som reservedel. Redan oplyser, at den anvendes til indirekte varme og brugsvand i villa units. Alle fire studse har ¾” udvendigt gevind (G ¾), og Danfoss angiver et maks. arbejdstryk på 25 bar for den kobberloddede udgave.

Fordele

  • Vekslertype: Danfoss Micro Plate-veksler (MPHE) af typen XB06 i 1-pass-udførelse.
  • Plader: Rustfrit stål, materialenummer 1.4404, loddet med kobber.
  • Driftsområde: Danfoss angiver temperaturer fra -10 til 180 °C.
  • Tilslutning: Cylindrisk udvendigt gevind ¾” efter DIN ISO 228/1, så veksleren passer på standardtilslutningerne.

Passer den til dit anlæg?

Bruges til

  • Reservedel: kobberloddet mikropladeveksler fra Danfoss, som Danfoss Redan leverer til sine units.
  • Redan.dk oplyser, at veksleren anvendes til indirekte varme og brugsvand i villa units.
  • Danfoss Redans datablad for Akva Lux II viser XB 06H-1 40 som en af seriens vekslere.

Montering

  • Kontrollér vekslertypen på den eksisterende unit, før du bestiller – Akva Lux II findes også med XB 06H-1 26 og XB 06H+ 60.
Til installatøren
  • Driftsgrænser: Maks. arbejdstryk 25 bar i den kobberloddede udgave (16 bar i udgaven loddet med rustfrit stål), min./maks. temperatur -10/180 °C.
  • Medie: Danfoss angiver cirkulationsvand eller glykolvand op til 50 % ved fjernvarme. Ved fjernkøling nævnes ethylen- og propylenglykolvand, ethanol-vandblandinger og andre egnede varmetransmissionsmedier efter aftale med Danfoss.
  • Volumen pr. kanal: 0,017 liter.
  • Tilslutning: G ¾, cylindrisk udvendigt gevind efter DIN ISO 228/1.
  • Godkendelse: Danfoss angiver, at XB06 er designet og konfigureret til fjernvarme og fjernkøling og er i overensstemmelse med direktivet for trykbærende udstyr (PED).
  • Kapacitet i Akva Lux II: Danfoss Redans datablad angiver for XB 06H-1 40 en ydelse på 32,3 kW ved 55 °C og ved 60 °C primær fremløbstemperatur og 53,0 kW ved 60 °C og ved 70 °C primær fremløbstemperatur. Tilhørende tappemængder er 13,16 l/min ved 32,3 kW og 21,84 l/min ved 53,0 kW.

Passer til

Ofte stillede spørgsmål

Hvilke vandvarmere bruger XB 06H-1 40?
Danfoss Redans datablad viser XB 06H-1 40 som en af vekslerne i Akva Lux II-serien. Vekslerens ydelse i unitten er 32,3 kW ved 55 °C og ved 60 °C primær fremløbstemperatur og 53,0 kW ved 60 °C og ved 70 °C primær fremløbstemperatur.

Hvilket tryk og hvilken temperatur tåler veksleren?
Danfoss angiver et maks. arbejdstryk på 25 bar for den kobberloddede udgave og temperaturer fra -10 til 180 °C.

Hvordan tilsluttes veksleren?
Alle fire studse har ¾” cylindrisk udvendigt gevind efter DIN ISO 228/1 (G ¾).

Hvordan ved jeg, at det er den rigtige veksler?
Tjek typebetegnelsen på den veksler, der sidder i unitten. Akva Lux II findes også med XB 06H-1 26 og XB 06H+ 60, som ikke er den samme reservedel.

Dokumentation

Tekniske data fra producentens officielle materiale (www.redan.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeLoddet mikropladeveksler (MPHE), 1-pass
ModelXB06H-1-40
Producentens varenr.145H5066
Antal plader40
TilslutningG ¾ – ¾" cylindrisk udvendigt gevind efter DIN ISO 228/1
Maks. driftstryk25 bar (kobberloddet)
Min./maks. temperatur-10/180 °C
MedieCirkulationsvand eller glykolvand op til 50 % (fjernvarme)
Volumen pr. kanal0,017 liter
PladematerialeRustfrit stål, materialenr. 1.4404
LodningKobber (Cu)
AnvendelseTil indirekte varme og brugsvand i villa units
GodkendelsePED (direktivet for trykbærende udstyr)
Mærke
Varenummer377232140
EAN5715162514368
Vægt4,4 kg
