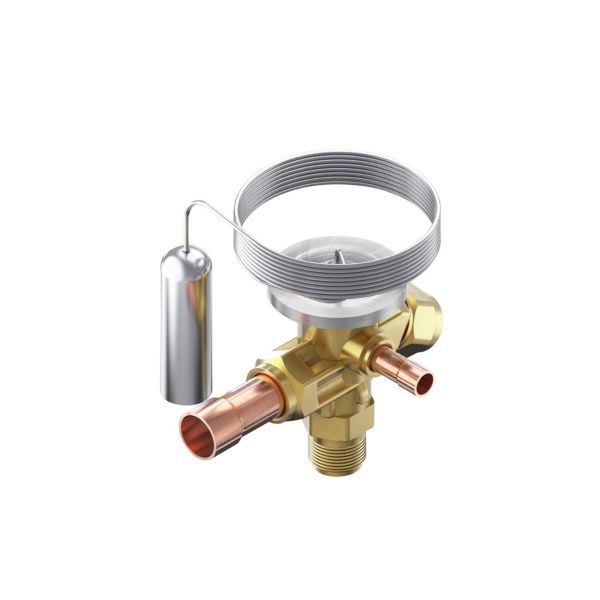

Danfoss TE2 R404A/R507A Solmop

1.487 kr. inkl. moms

Danfoss TE 2 er en termostatisk ekspansionsventil med udskiftelig dyse til R404A/R507A i frostanlæg.

  • Tilslutning: Flare på tilgangen, lodde (ODF) på afgang og trykudligning.
  • Kølemiddel: R404A/R507A med MOP-punkt -20 °C (begrænser fordampningstrykket).
  • Driftstryk: Maks. 34 bar.
  • Dyse: Udskiftelig – vælges efter kapacitet og bestilles separat.
  • Materiale: Messing.

Levering 1–3 hverdage

Varenummer (SKU): 470683421 Kategori:

Beskrivelse

Danfoss TE 2 er en termostatisk ekspansionsventil, der regulerer indsprøjtningen af flydende kølemiddel i fordamperen ud fra overhedningen. Denne udgave er til R404A/R507A med ekstern trykudligning, tilgang 3/8″ flare og afgang 1/2″ lodde (ODF), til fordampningstemperaturer fra -60 til -25 °C med MOP-punkt -20 °C. Dysen er udskiftelig og vælges efter den ønskede kapacitet.

Fordele

  • Dyse: Den udskiftelige dyse er ifølge Danfoss egnet til alle udgaver af ventilhuset, alle kølemidler og alle fordampningstemperaturområder, og filteret kan renses eller skiftes.
  • Overhedning: Justerbar, statisk overhedning 4 °C fra fabrik.
  • Trykudligning: Ekstern udligning – Danfoss angiver, at ekstern trykudligning altid skal bruges i anlæg med væskefordeler.
  • Kompressorbeskyttelse: MOP-punktet -20 °C beskytter kompressormotoren mod for højt fordampningstryk under normal drift.
  • Føler: Følerkugle i rustfrit stål med Danfoss’ patenterede følerbånd, som Danfoss angiver som hurtigt og nemt at montere.

Passer den til dit anlæg?

Bruges til

  • Frostanlæg med R404A/R507A: ventilen regulerer indsprøjtningen af flydende kølemiddel i fordamperen ud fra overhedningen, i fordampningstemperaturområdet -60 til -25 °C.
  • “Tørre” fordampere, hvor overhedningen ved fordamperens afgang er proportional med fordamperens belastning – Danfoss angiver ventilerne som særligt velegnede her.
  • Anlæg med væskefordeler: Danfoss angiver, at ekstern trykudligning altid skal bruges i anlæg med væskefordeler, og TE 2 har ekstern trykudligning.
  • Anlæg med varmgasafrimning: Danfoss angiver, at ventilerne tåler de påvirkninger, der normalt opstår ved varmgasafrimning.

Sådan vælger du

Montering

  • En TE 2-ekspansionsventil består af to dele: termostatelementet (denne vare) og et dysesæt, som bestilles separat. Danfoss’ eget ordreeksempel viser begge dele plus flaremøtrikker som selvstændige kodenumre.
  • Tilslutning: 3/8″ flare på tilgangen, 1/2″ lodde (ODF) på afgangen og 1/4″ lodde (ODF) til den eksterne trykudligning.
  • Føleren spændes på sugeledningen med det medfølgende følerbånd, og den statiske overhedning justeres med indstillingsspindlen.
  • Medfølger: Termostatelement med følerkugle og kapillarrør, Følerbånd.
  • Medfølger ikke: Dysesæt (bestilles separat, vælges efter kapacitet), Flaremøtrikker (bestilles separat efter behov).
Til installatøren
  • Driftsgrænser: Maks. driftstryk 34 bar, fordampningstemperaturområde -60…-25 °C (område B), MOP-punkt -20 °C.
  • Overhedning: Statisk overhedning 4 K fra fabrik og justerbar med indstillingsspindlen; databladet angiver åbningsoverhedningen til 6 K fra ventilen begynder at åbne, til den giver sin mærkekapacitet (Qnom).
  • Trykudligning: TE 2 har ekstern trykudligning (T 2 har intern). Danfoss angiver, at ekstern trykudligning altid skal bruges i anlæg med væskefordeler.
  • Dyse: Dysesættet er udskifteligt og er ifølge Danfoss egnet til alle udgaver af ventilhuset, alle kølemidler og alle fordampningstemperaturområder. Ladningen i termostatelementet afhænger derimod af kølemidlet og fordampningstemperaturområdet.
  • Materialer: Danfoss angiver, at ventilkeglen og -sædet er i en legering med særligt gode slidegenskaber for lang levetid.
  • Afrimning: Ventilerne tåler ifølge Danfoss de påvirkninger, der normalt opstår ved varmgasafrimning.

Tilbehør

Ofte stillede spørgsmål

Følger dysen med?
Nej. Danfoss sælger termostatelementet og dysesættet hver for sig: databladets ordretabel gælder termostatelementet med følerbånd, og dysesættet har sit eget kodenummer. Dysen vælges efter kapacitet.

Hvilken dyse skal jeg bruge?
Dysen vælges efter anlæggets kapacitet i Danfoss’ kapacitetstabel. Dysesættet er ifølge Danfoss egnet til alle udgaver af ventilhuset, alle kølemidler og alle fordampningstemperaturområder.

Hvilken overhedning er ventilen indstillet til fra fabrikken?
Statisk overhedning 4 °C, som kan justeres med indstillingsspindlen.

Hvad betyder MOP -20 °C?
MOP er ventilens maksimale driftstryk, angivet som den fordampningstemperatur trykket svarer til. Danfoss angiver, at MOP beskytter kompressormotoren mod for højt fordampningstryk under normal drift.

Hvilke tilslutninger har ventilen?
3/8″ flare på tilgangen, 1/2″ lodde (ODF) på afgangen og 1/4″ lodde (ODF) til den eksterne trykudligning.

Hvilket materiale er ventilhuset lavet af?
Messing, med tilslutninger i messing og kobber.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTE 2, termostatisk ekspansionsventil med udskiftelig dyse
Danfoss kodenr.068Z3421
Tilslutning3/8" flare (tilgang), 1/2" lodde ODF (afgang), ekstern trykudligning 1/4" lodde ODF
Maks. driftstryk34 bar
Medietemperatur-60…-25 °C (fordampningstemperaturområde, område B)
MOP-punkt-20 °C
MedieR404A/R507A
MaterialeHus i messing; tilslutninger i messing og kobber
Statisk overhedning4 °C, justerbar
Åbningsoverhedning6 K
Kapillarrørslængde1500 mm
UdførelseVinkelløb
FlowEnkeltflow
Flowretning-indikatorPræget 1-vejs pil
TrykudligningEkstern
Inkl.Følerbånd
GodkendelseEAC, UA
Nettovægt0,279 kg
Bruttovægt0,302 kg
Mærke
Varenummer470683421
EAN5702422126072
