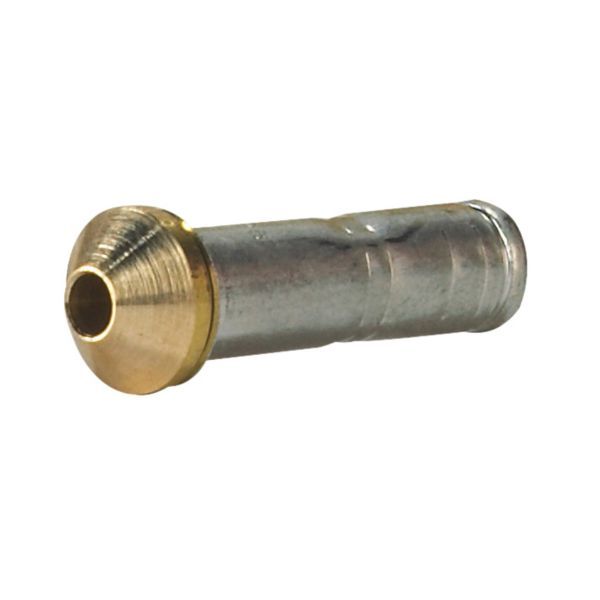

Danfoss T/TE2 dyse 0X, Flare

269 kr. inkl. moms

Danfoss dyse 0X er den udskiftelige dyse med filter til de termostatiske ekspansionsventiler T 2 og TE 2.

  • Dysestørrelse: 0X
  • Passer til: Danfoss T 2 og TE 2
  • Tilslutning: Kun SAE-flare
  • Filter: Kan rengøres eller udskiftes ved service

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470682002 Kategori:

Beskrivelse

Danfoss dyse 0X er den udskiftelige dyse (orifice) med filter til de termostatiske ekspansionsventiler T 2 og TE 2. Dysen bestemmer ventilens kapacitet, så samme ventilhus kan tilpasses fordamperen ved at skifte dyse. Dyse 0X har en nominel kapacitet på 0,68 kW med R134a og 0,92 kW med R407C, begge ved fordampning 4,4 °C og kondensering 38 °C (område N).

Fordele

  • Kapacitet: Dysen bestemmer ventilens kapacitet, så det samme ventilhus kan tilpasses fordamperen ved at skifte dyse.
  • Udskiftelig dyse: Danfoss angiver, at dysen ”passer til alle versioner af ventilhuset, alle kølemidler og alle fordampningstemperaturområder”.
  • Service: Filteret i dysen kan rengøres eller udskiftes.

Passer den til dit anlæg?

Bruges til

  • Termostatiske ekspansionsventiler Danfoss T 2 og TE 2 med flaretilslutning i køle-, frost- og airconditionanlæg.
  • Service, hvor ventilens kapacitet skal tilpasses eller dysen udskiftes.

Montering

  • Dysen monteres i ventilhuset på T 2 eller TE 2 med flaretilslutning.
Til installatøren
  • Mærkning: Dysen er mærket med dysestørrelsen og et ugestempel med sidste ciffer i årstallet; dysenummeret står også på låget af plastbeholderen.
  • Termoelement: Danfoss angiver, at fyldningen i det termostatiske element afhænger af kølemidlet og fordampningstemperaturområdet – dysen er den samme.
  • Loddeadapter: Danfoss angiver, at flaredysen i T 2 og TE 2 kan bruges med loddeadapter, når dysens filter udskiftes med et filter beregnet til loddeadaptere (068-0081), så tæthedskravene i DS/EN ISO 14903: 2017 opfyldes. Loddeadapter til filtertørrer (FSA) må ikke bruges i indløbet på T 2.
  • Fluidgruppe 1 er PED-trykudstyrsklassifikationen, ikke en angivelse af selve kølemidlet.
  • Filteret i dysen kan rengøres eller udskiftes.

Passer til

Varianter

Ofte stillede spørgsmål

Kan dysen bruges med loddeadapter?
Kun hvis dysens filter udskiftes med et filter beregnet til loddeadapter (068-0081). Danfoss angiver, at tæthedskravene i DS/EN ISO 14903: 2017 kun kan opfyldes på den måde – ellers vælges en dyse med filter til loddeadapter (068-2089 for størrelse 0X).

Hvordan ved jeg, hvilken dyse der sidder i ventilen?
Dysen er mærket med dysestørrelsen og et ugestempel med sidste ciffer i årstallet, ifølge Danfoss.

Passer dysen i både T 2 og TE 2?
Ja. Danfoss angiver, at T 2 og TE 2 har en udskiftelig dyse, der kan bruges i alle versioner af ventilhuset. Denne dyse er kun til flaretilslutning (SAE-flare).

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeDyse (orifice) med filter til ekspansionsventil
Danfoss kodenr.068-2002
Dysestørrelse0X
Passer tilDanfoss T 2 og TE 2
KonstruktionKun SAE-flare
Fordampningstemperaturområde (område N)-40…10 °C
Nominel kapacitet R134a (område N)0,68 kW ved fordampning 4,4 °C og kondensering 38 °C (område N)
Nominel kapacitet R513A (område N)0,58 kW ved fordampning 4,4 °C og kondensering 38 °C (område N)
Nominel kapacitet R22 (område N)0,9 kW ved fordampning 4,4 °C og kondensering 38 °C (område N)
Nominel kapacitet R404A/R507 (område N)0,64 kW ved fordampning 4,4 °C og kondensering 38 °C (område N)
Nominel kapacitet R407C (område N)0,92 kW ved fordampning 4,4 °C og kondensering 38 °C (område N)
Nominel kapacitet R452A (område N)0,69 kW ved fordampning 4,4 °C og kondensering 38 °C (område N)
Nominel kapacitet R454C (område N)0,77 kW ved fordampning 4,4 °C og kondensering 38 °C (område N)
Nominel kapacitet R455A (område N)0,86 kW ved fordampning 4,4 °C og kondensering 38 °C (område N)
Nominel kapacitet R1234yf (område N)0,49 kW ved fordampning 4,4 °C og kondensering 38 °C (område N)
Kapacitetsbetingelse (område N)Kondensering 38 °C, fordampning 4,4 °C, væsketemperatur 37 °C
KølemidlerR134a/R513A, R22/R407C, R23, R236fa, R404A/R507A, R407A, R407C, R407F, R448A, R449A, R452A, R1234yf, R454C, R455A
Fluidgruppe (PED)1
GodkendelserEAC
Nettovægt0,009 kg
Bruttovægt0,017 kg
Mærke
Varenummer470682002
EAN5702422103943
