Beskrivelse

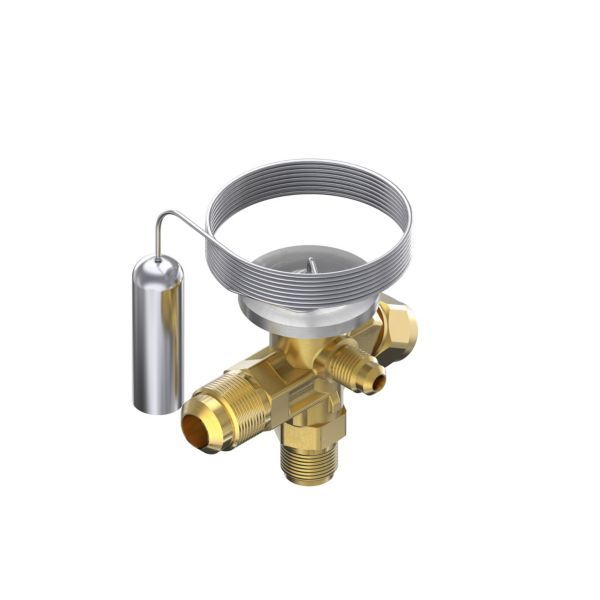

Danfoss TE 2 er en termostatisk ekspansionsventil, der regulerer indsprøjtningen af kølemiddel i fordamperen ud fra overhedningen. Denne udgave er til R134a/R513A med ekstern trykudligning, tilgang 3/8″ flare og afgang 1/2″ flare. Dysen er udskiftelig og vælges efter den ønskede kapacitet.
Fordele
- Udskiftelig dyse: Kapaciteten vælges ved at skifte dysen, som bestilles separat.
- Justerbar overhedning: Statisk overhedning er 4 K fra fabrik og kan justeres med indstillingsspindlen.
- Ekstern trykudligning: Danfoss skriver, at ekstern trykudligning altid skal bruges på anlæg med væskefordeler.
- Føler: Rustfri føler med Danfoss’ patenterede følerbånd, som Danfoss angiver som hurtigt og nemt at montere.
- Slidstyrke: Ventilkegle og sæde er ifølge Danfoss af en speciel legering med gode slidegenskaber.
Passer den til dit anlæg?
Bruges til
- Køle-, frost- og klimaanlæg med R134a/R513A: ventilen regulerer indsprøjtningen af flydende kølemiddel i fordamperen ud fra overhedningen.
- “Tørre” fordampere, hvor overhedningen ved fordamperens afgang er proportional med fordamperens belastning – det er her, Danfoss angiver ventilen som særligt velegnet.
- Anlæg med væskefordeler: Danfoss skriver, at ekstern trykudligning altid skal bruges på anlæg med væskefordeler, og TE 2 har ekstern trykudligning.
Sådan vælger du
- Denne variant: R134a/R513A, tilgang 3/8″ flare, afgang 1/2″ flare, ekstern trykudligning.
- Samme kølemiddel med loddeafgang: TE 2 R134a/R513A, 1/2″ ODF
- Danfoss T 2 med intern trykudligning, R134a/R513A, 3/8” flare x 1/2” flare
- Dyse (bestilles separat), vælges efter kapacitet i Danfoss’ tabel – mindste: T/TE2 dyse 0X (068-2002)
- Dyse: T/TE2 dyse 01 (068-2010)
- Dyse, største: T/TE2 dyse 06 (068-2009)
Montering
- Bestilling: TE 2 består af termostatelement og dyse, som bestilles hver for sig. Danfoss’ bestillingseksempel omfatter desuden tre flaremøtrikker (3/8″, 1/2″ og 1/4″).
- Tilslutning: Ekstern trykudligning tilsluttes via 1/4″ flare; føleren spændes på med det medfølgende følerbånd.
- Indstilling: Statisk overhedning kan justeres med indstillingsspindlen.
- Medfølger: Følerbånd.
- Medfølger ikke: Dyse – bestilles separat og vælges efter kapacitet, Flaremøtrikker 011L1135, 011L1103 og 011L1101.
Til installatøren
- Driftsgrænser: Fordampningstemperaturområde -40…10 °C (Danfoss’ område N), maks. driftstryk 34 bar.
- Kapillarrørslængde 1500 mm; bi-flow med dyse 01-05; udførelse vinkelløb.
- Bestilling: TE 2 består af termostatelement og dyse, som bestilles hver for sig. Danfoss’ eksempel på en komplet bestilling er fem varenumre: termostatelementet, dysen og tre flaremøtrikker (3/8″, 1/2″ og 1/4″).
- Dyse og fyldning: Danfoss angiver, at dysen kan bruges i alle udgaver af ventilhuset, med alle kølemidler og i alle fordampningstemperaturområder; fyldningen i termostatelementet afhænger derimod af kølemidlet og fordampningstemperaturområdet, og dette element er til R134a/R513A.
- Montering: Ekstern trykudligning tilsluttes via 1/4″ flare; føleren spændes på med det medfølgende følerbånd.
- Væskefordeler: Danfoss skriver, at ekstern trykudligning altid skal bruges på anlæg med væskefordeler.
- Overhedning: Statisk overhedning (SS) er 4 K fra fabrik og justeres med indstillingsspindlen. Åbningsoverhedningen (OS) er 6 K fra ventilen begynder at åbne, til den giver sin nominelle kapacitet.
- MOP: Denne udgave er uden MOP. Danfoss oplyser, at T 2/TE 2 også kan leveres med MOP, som beskytter kompressormotoren mod for højt fordampningstryk under normal drift.
- Varmgasafrimning: Ventilen tåler ifølge Danfoss de påvirkninger, der normalt opstår ved varmgasafrimning.
- Anvendelsesområde: Danfoss angiver T 2/TE 2-serien som lige anvendelig til frost-, køle- og klimaanlæg.
