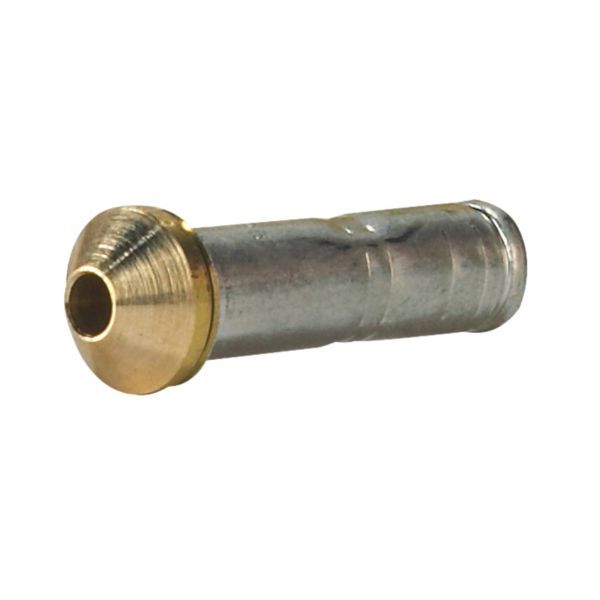

Danfoss T/TE2 dyse 03, Flare

250 kr. inkl. moms

Danfoss dyse 03 er den udskiftelige dyse (orifice) med filter til ekspansionsventilerne T 2 og TE 2, så ventilens kapacitet kan tilpasses fordamperen.

  • Tilslutning: Kun til ventiler med flare-tilslutning (SAE-flare)
  • Filter: Kan rengøres eller udskiftes ved service
  • Kølemiddel: Angivet til flere kølemidler, hver med sin egen kapacitet

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470682006 Kategori:

Beskrivelse

Danfoss dyse 03 er den udskiftelige dyse (orifice) med filter til de termostatiske ekspansionsventiler T 2 og TE 2. Dysen bestemmer ventilens kapacitet, så samme ventilhus kan tilpasses fordamperen ved at skifte dyse. Ved kondensering 38 °C og fordampning 4,4 °C giver dyse 03 en nominel kapacitet på 4,3 kW med R134a og 8,1 kW med R407C.

Fordele

  • Udskiftning: Ventilens kapacitet tilpasses ved at skifte dysen i stedet for hele ventilen.
  • Service: Filteret i dysen kan rengøres eller udskiftes.
  • Kølemidler: Dysen er angivet til flere kølemidler, bl.a. R134a, R404A/R507A og R407C, hver med sin nominelle kapacitet.

Passer den til dit anlæg?

Bruges til

  • Termostatiske ekspansionsventiler Danfoss T 2 og TE 2 med flaretilslutning i køle-, frost- og airconditionanlæg.
  • Service, hvor ventilens kapacitet skal tilpasses eller dysen udskiftes.

Sådan vælger du

Montering

  • Dysen monteres i ventilhuset på T 2 eller TE 2 med flaretilslutning.
Til installatøren
  • Kapacitetsgrundlag: Tabellens nominelle kapaciteter (område N) er beregnet ved kondensering 38 °C, fordampning 4,4 °C og væsketemperatur 37 °C før ventilen. Andre driftsbetingelser kan beregnes i Danfoss Coolselector®2.
  • Område N og B: Danfoss angiver område N som -40…10 °C og område B som -60…-25 °C. Databladet angiver dysen som egnet til alle udførelser af ventilhuset, alle kølemidler og alle fordampningstemperaturområder.
  • Loddeadapter: Bruges dysen med loddeadapter, skal filteret udskiftes til filteret for loddeadapter (068-0081), så tæthedskravene i DS/EN ISO 14903:2017 kan opfyldes. Loddeadapter til filtertørrer (FSA) må ikke bruges i T 2-indløbet.

Passer til

Varianter

Ofte stillede spørgsmål

Kan dysen bruges med loddeadapter?
Kun hvis dysens filter udskiftes med filteret til loddeadapter (068-0081). Ellers bruges en dyse med filter beregnet til loddeadapter.

Hvordan ved jeg, hvilken dyse der sidder i ventilen?
Dysen er mærket med dysestørrelsen og et ugestempel med sidste ciffer i årstallet. Dysenummeret står også på låget til plastbeholderen.

Passer dysen til begge ventiltyper, T 2 og TE 2?
Ja. Danfoss angiver dysen som egnet til alle udførelser af ventilhuset, alle kølemidler og alle fordampningstemperaturområder.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeDyse (orifice) med filter til ekspansionsventil T 2/TE 2
Danfoss kodenr.068-2006
Dysestørrelse03
Passer tilDanfoss T 2 og TE 2
TilslutningKun SAE-flare
KølemidlerR134a/R513A · R22/R407C · R23 · R236fa · R404A/R507A · R407A · R407C · R448A · R449A · R452A · R1234yf · R454C · R455A
Nominel kapacitet R134a, kondensering 38 °C (N)4,3 kW
Nominel kapacitet R22, kondensering 38 °C (N)8,0 kW
Nominel kapacitet R22, fordampning -60…-25 °C (B)3,9 kW
Nominel kapacitet R404A/R507, kondensering 38 °C (N)6,3 kW
Nominel kapacitet R404A/R507, fordampning -60…-25 °C (B)3,2 kW
Nominel kapacitet R407C, kondensering 38 °C (N)8,1 kW
Nominel kapacitet R513A, kondensering 38 °C (N)3,7 kW
Nominel kapacitet R1234yf, kondensering 38 °C (N)3,11 kW
Nominel kapacitet R452A, kondensering 38 °C (N)6,4 kW
Nominel kapacitet R454C, kondensering 38 °C (N)6,17 kW
Nominel kapacitet R455A, kondensering 38 °C (N)7,57 kW
Nominel kapacitet R407A, kondensering 38 °C (N)8,0 kW
Nominel kapacitet R448A, kondensering 38 °C (N)8,1 kW
Nominel kapacitet R449A, kondensering 38 °C (N)7,9 kW
Medietemperatur-40…10 °C (område N)
MedieFluidgruppe 1 (PED)
GodkendelseEAC
Nettovægt0,013 kg
Bruttovægt0,017 kg
Mærke
Varenummer470682006
EAN5702422019206
