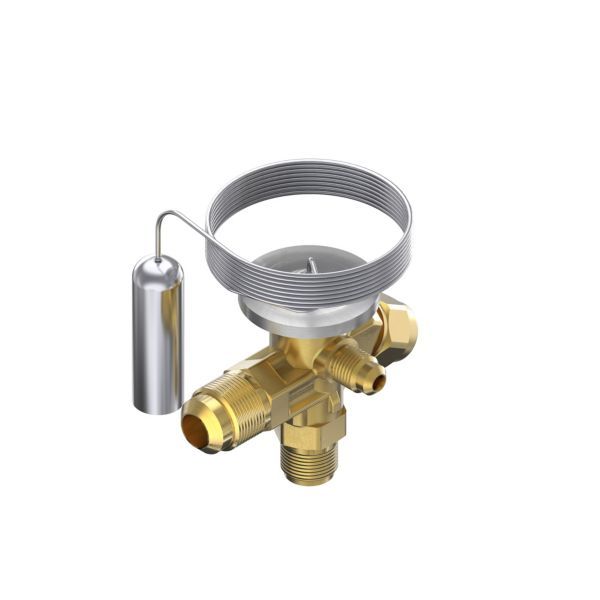

Danfoss TE2, R404A/R507A Termostatisk ekspansionsventil, 3/8”, Flare, 1/2”, Flare

1.070 kr. inkl. moms

Danfoss’ termostatiske ekspansionsventil regulerer kølemiddelindsprøjtningen i fordamperen ud fra overhedningen; denne udgave har ekstern trykudligning og udskiftelig dyse.

  • Tilgang: 3/8″ flare
  • Dyse: Bestilles separat og vælges efter ønsket kapacitet
  • Trykudligning: Ekstern (kræves ved væskefordeler)

Levering 1–3 hverdage

Varenummer (SKU): 470683403 Kategori:

Beskrivelse

Danfoss TE 2 er en termostatisk ekspansionsventil, der regulerer indsprøjtningen af kølemiddel i fordamperen ud fra overhedningen. Denne udgave er til R404A/R507A med ekstern trykudligning, tilgang 3/8″ flare og afgang 1/2″ flare. Dysen er udskiftelig og vælges efter den ønskede kapacitet.

Fordele

  • Udskiftelig dyse: Kapaciteten vælges ved at skifte dysen, som bestilles separat.
  • Justerbar overhedning: Statisk overhedning er 4 K fra fabrik og kan justeres med indstillingsspindlen.
  • Ekstern trykudligning: Danfoss skriver, at ekstern trykudligning altid skal bruges på anlæg med væskefordeler.
  • Føler: Rustfri føler med Danfoss’ patenterede følerbånd, som Danfoss angiver som hurtigt og nemt at montere.
  • Slidstyrke: Ventilkegle og sæde er ifølge Danfoss af en speciel legering med gode slidegenskaber.

Passer den til dit anlæg?

Bruges til

  • Køle-, frost- og klimaanlæg med R404A/R507A: ventilen regulerer indsprøjtningen af flydende kølemiddel i fordamperen ud fra overhedningen.
  • “Tørre” fordampere, hvor overhedningen ved fordamperens afgang er proportional med fordamperens belastning – det er her, Danfoss angiver ventilen som særligt velegnet.
  • Anlæg med væskefordeler: Danfoss skriver, at ekstern trykudligning altid skal bruges på anlæg med væskefordeler, og TE 2 har ekstern trykudligning.

Montering

  • Bestilling: TE 2 består af termostatelement og dyse, som bestilles hver for sig. Danfoss’ bestillingseksempel omfatter desuden tre flaremøtrikker (3/8″, 1/2″ og 1/4″).
  • Tilslutning: Ekstern trykudligning tilsluttes via 1/4″ flare; føleren spændes på med det medfølgende følerbånd.
  • Indstilling: Statisk overhedning kan justeres med indstillingsspindlen.
  • Medfølger: Følerbånd.
  • Medfølger ikke: Dyse – bestilles separat og vælges efter kapacitet, Flaremøtrikker 011L1135, 011L1103 og 011L1101.
Til installatøren
  • Driftsgrænser: Fordampningstemperaturområde -40…10 °C (Danfoss’ område N), maks. driftstryk 34 bar.
  • Kapillarrørslængde 1500 mm; bi-flow med dyse 01-05; udførelse vinkelløb.
  • Bestilling: TE 2 består af termostatelement og dyse, som bestilles hver for sig. Danfoss’ eksempel på en komplet bestilling er fem varenumre: termostatelementet, dysen og tre flaremøtrikker (3/8″, 1/2″ og 1/4″).
  • Dyse og fyldning: Danfoss angiver, at dysen kan bruges i alle udgaver af ventilhuset, med alle kølemidler og i alle fordampningstemperaturområder; fyldningen i termostatelementet afhænger derimod af kølemidlet og fordampningstemperaturområdet, og dette element er til R404A/R507A.
  • Montering: Ekstern trykudligning tilsluttes via 1/4″ flare; føleren spændes på med det medfølgende følerbånd.
  • Væskefordeler: Danfoss skriver, at ekstern trykudligning altid skal bruges på anlæg med væskefordeler.
  • Overhedning: Statisk overhedning (SS) er 4 K fra fabrik og justeres med indstillingsspindlen. Åbningsoverhedningen (OS) er 6 K fra ventilen begynder at åbne, til den giver sin nominelle kapacitet.
  • MOP: Denne udgave er uden MOP. Danfoss oplyser, at T 2/TE 2 også kan leveres med MOP, som beskytter kompressormotoren mod for højt fordampningstryk under normal drift.
  • Varmgasafrimning: Ventilen tåler ifølge Danfoss de påvirkninger, der normalt opstår ved varmgasafrimning.
  • Anvendelsesområde: Danfoss angiver T 2/TE 2-serien som lige anvendelig til frost-, køle- og klimaanlæg.

Tilbehør

Ofte stillede spørgsmål

Følger dysen med?
Nej. Danfoss sælger termostatelementet og dysen hver for sig, og dysen vælges efter kapacitet. Danfoss har dyser 0X-06 med filter.

Hvad skal jeg ellers huske at bestille?
Flaremøtrikker. Danfoss’ eget bestillingseksempel for en TE 2 omfatter fem varenumre: termostatelementet, dysen og tre flaremøtrikker til 3/8″, 1/2″ og 1/4″.

Hvilket kølemiddel er denne ventil til?
R404A/R507A. Danfoss angiver, at fyldningen i termostatelementet afhænger af kølemidlet og fordampningstemperaturområdet, mens dysen kan bruges med alle kølemidler.

Hvad er ventilens driftsgrænser?
Fordampningstemperaturområdet er -40…10 °C (Danfoss’ område N), og maks. driftstryk er 34 bar.

Kan jeg justere overhedningen?
Ja. Den statiske overhedning er 4 K fra fabrik og kan justeres med indstillingsspindlen.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTE 2, termostatisk ekspansionsventil
Danfoss kodenr.068Z3403
KølemiddelR404A/R507A
TilslutningTilgang 3/8" flare, afgang 1/2" flare, ekstern trykudligning 1/4" flare
Maks. driftstryk34 bar
Medietemperatur-40…10 °C (Danfoss fordampningstemperaturområde N)
MedieFluidagruppe 2
Kategori (trykudstyrsdirektivet)Art. 4, par. 3
Statisk overhedning4 °C, justerbar
Åbningsoverhedning6 K
Nominel kapacitetsbetingelse (område N)Åbningsoverhedning 6 K, kondenseringstemperatur 38 °C, fordampningstemperatur 4,4 °C, væsketemperatur 37 °C
MOPIngen
Kapillarrørslængde1500 mm
FlowBi-flow med dyse 01-05
UdførelseVinkelløb
Indikator for flowretningPræget 1-vejs pil
MaterialeMessing (hus og tilslutninger); rustfri føler
Dele inkl.Følerbånd
GodkendelserEAC, UA
Nettovægt0,293 kg
Bruttovægt0,318 kg
Mærke
Varenummer470683403
EAN5702422114116
