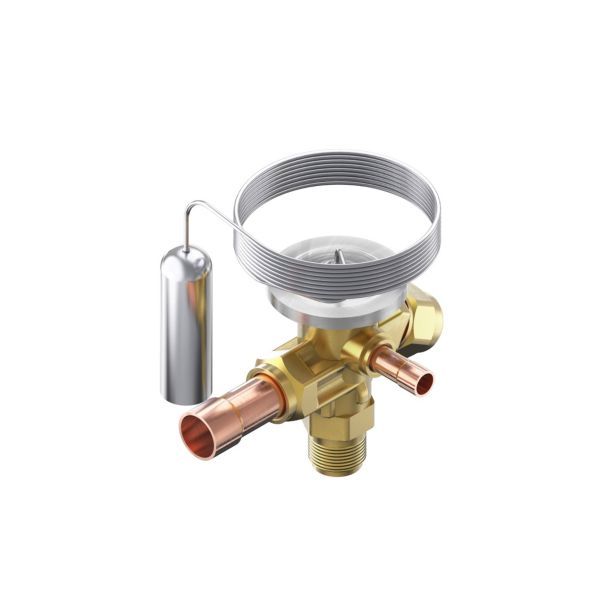

Danfoss TE2 R404A/R507A Solder

1.030 kr. inkl. moms

Termostatisk ekspansionsventil til køle-, frost- og klimaanlæg med R404A/R507A. Den regulerer indsprøjtningen af kølemiddel i fordamperen.

  • Trykudligning: Ekstern, med sin egen udligningstilslutning
  • Tilslutning: Flare på tilgangen, loddeende på afgangen
  • Hus: Messing med føler i rustfrit stål
  • Dyse: Udskiftelig, bestilles separat efter ønsket kapacitet
  • Medfølger: Følerbånd

Levering 1–3 hverdage

Varenummer (SKU): 470683415 Kategori:

Beskrivelse

Danfoss TE 2 er en termostatisk ekspansionsventil, der regulerer indsprøjtningen af kølemiddel i fordamperen ud fra overhedningen. Denne udgave er til R404A/R507A med ekstern trykudligning, tilgang 3/8” flare og afgang 1/2” lodde (ODF). Dysen er udskiftelig og vælges efter den ønskede kapacitet.

Fordele

  • Tilpasses anlægget: Dysen kan skiftes, så kapaciteten kan ændres uden at skifte hele ventilen, og filteret kan renses eller skiftes.
  • Ekstern trykudligning: Danfoss skriver, at ekstern trykudligning altid skal bruges på anlæg med væskefordeler.
  • God montage: Føleren i rustfrit stål og Danfoss’ patenterede følerbånd giver ifølge Danfoss hurtig montage og god temperaturoverføring fra rør til føler.
  • Afrimning: Ventilen tåler ifølge Danfoss de påvirkninger, der normalt opstår ved varmgasafrimning.
  • Bred brug: Danfoss angiver T 2/TE 2 som lige anvendelig til frost-, køle- og klimaanlæg.

Passer den til dit anlæg?

Bruges til

  • Køle-, frost- og klimaanlæg med R404A/R507A: ventilen regulerer indsprøjtningen af flydende kølemiddel i fordamperen ud fra overhedningen.
  • “Tørre” fordampere, hvor overhedningen ved fordamperens afgang er proportional med fordamperens belastning – det er her, Danfoss angiver ventilen som særligt velegnet.
  • Anlæg med væskefordeler: Danfoss skriver, at ekstern trykudligning altid skal bruges på anlæg med væskefordeler, og TE 2 har ekstern trykudligning.

Montering

  • TE 2 består ifølge Danfoss af et termostatelement og en dyse, der bestilles hver for sig – og flaremøtrikker, hvis de er nødvendige.
  • Ekstern trykudligning tilsluttes via 1/4” lodde (ODF); føleren spændes på med det medfølgende følerbånd.
  • Statisk overhedning kan justeres med indstillingsspindlen. Arbejdet udføres af en autoriseret kølemontør.
  • Medfølger: Følerbånd.
  • Medfølger ikke: Dyse (bestilles separat og vælges efter ønsket kapacitet), Flaremøtrikker (bestilles separat).
Til installatøren
  • Trykudligning: Ekstern udligning via 1/4” lodde (ODF). Danfoss skriver, at ekstern trykudligning altid skal bruges på anlæg med væskefordeler.
  • Driftsgrænser: Fordampningstemperatur -40…10 °C (område N), maks. driftstryk 34 bar, maks. prøvetryk 38 bar, kapillarrør 1500 mm. Føleren må ifølge Danfoss’ datablad højst nå 100 °C, når ventilen er monteret.
  • Flow: Bi-flow med dyse 01–05, ifølge Danfoss’ produktdata.
  • Udførelse: Vinkelløbsventil i messinghus.
  • Overhedning: Statisk overhedning 4 °C fra fabrik, justerbar med indstillingsspindlen. Danfoss angiver åbningsoverhedningen til 6 K fra ventilen begynder at åbne, til den giver sin mærkekapacitet.

Tilbehør

Ofte stillede spørgsmål

Følger dysen med?
Nej. Danfoss sælger termostatelementet og dysen hver for sig, og dysen vælges efter kapacitet. Flaremøtrikker bestilles også separat.

Hvad er forskellen på T 2 og TE 2?
T 2 har indvendig trykudligning, TE 2 ekstern. Danfoss skriver, at ekstern trykudligning altid skal bruges på anlæg med væskefordeler.

Hvorfor har denne ventil ekstern trykudligning?
Danfoss skriver, at ekstern trykudligning altid skal bruges på anlæg med væskefordeler. Denne udgave er TE 2 og har ekstern udligning.

Kan ventilen bruges til varmgasafrimning?
Ja. Danfoss angiver, at ventilen tåler de påvirkninger, der normalt opstår ved varmgasafrimning.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeTermostatisk ekspansionsventil med udskiftelig dyse
ModelTE 2
Danfoss kodenr.068Z3415
Tilslutning3/8'' flare (tilgang), 1/2'' lodde ODF (afgang), 1/4'' lodde ODF (ekstern udligning)
TrykudligningEkstern
FlowBi-flow med dyse 01–05
Maks. driftstryk34 bar
Maks. prøvetryk38 bar
Medietemperatur-40…10 °C (fordampningstemperaturområde N)
MedieR404A/R507A
Statisk overhedning4 °C, justerbar
Mærkekapacitet, betingelserOverhedning 6 K, kondenseringstemperatur 38 °C, fordampningstemperatur 4,4 °C, væsketemperatur 37 °C
Kapillarrørslængde1500 mm
UdførelseVinkelløb
FlowretningPræget envejspil
Fluidgruppe (PED)2
MaterialeMessing (hus), messing/kobber (tilslutninger), rustfrit stål (føler)
GodkendelseEAC, UA
Dele inkl.Følerbånd
Nettovægt0,281 kg
Bruttovægt0,302 kg
Mærke
Varenummer470683415
EAN5702422118862
