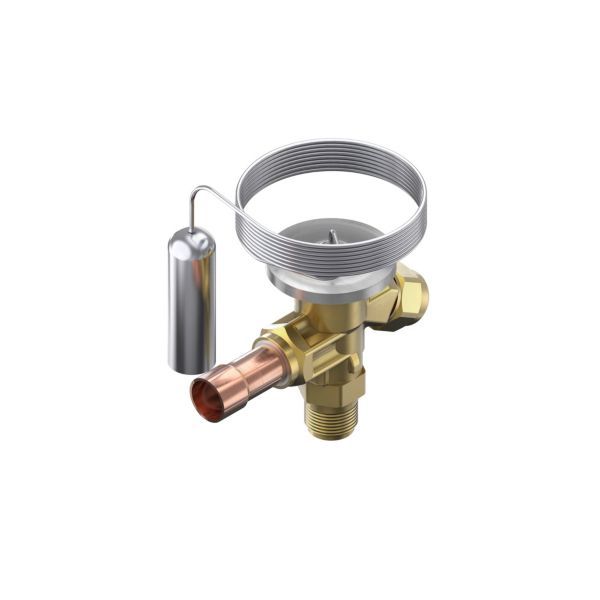

Danfoss T2, R404A/R507A Termostatisk ekspansionsventil, 3/8”, Flare, 1/2”, ODF

645 kr. inkl. moms

Danfoss’ termostatiske ekspansionsventil til R404A/R507A styrer kølemiddelmængden til fordamperen efter overhedningen, med tilgang i flare og afgang i lodde (ODF).

  • Tilslutning: Flare-tilgang og lodde-afgang (ODF).
  • Maks. driftstryk: 34 bar.
  • Dyse: Udskiftelig dyse, som bestilles separat.
  • Medfølger: Følerbånd.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 470683414 Kategori:

Beskrivelse

Danfoss T 2 er en termostatisk ekspansionsventil, der regulerer indsprøjtningen af kølemiddel i fordamperen ud fra overhedningen. Denne udgave er til R404A/R507A med indvendig trykudligning, tilgang 3/8″ flare og afgang 1/2″ ODF (lodde). Dysen er udskiftelig og vælges separat efter den ønskede kapacitet.

Fordele

  • Udskiftelig dyse: Dysen bestilles separat og vælges efter kapacitet; Danfoss fremhæver nem lagerføring og nem rensning og udskiftning af filteret.
  • Overhedning: T 2 holder overhedningen ved fordamperens afgang konstant.
  • Justerbar overhedning: Statisk overhedning er 4 °C fra fabrik og kan justeres.
  • Føler: Føler i rustfrit stål med Danfoss’ patenterede følerbånd – ifølge Danfoss hurtig at montere og med god varmeoverførsel fra rør til føler.

Passer den til dit anlæg?

Bruges til

  • Regulering af kølemiddelindsprøjtningen i “tørre” fordampere, hvor overhedningen ved fordamperens afgang følger belastningen.
  • Danfoss angiver T 2 til frost-, køle- og aircondition-anlæg.

Montering

  • Dysen bestilles separat og vælges efter kapacitet, fx dyse 01 eller 02, flare.
  • Monteres og vælges af kølefagfolk; kølemidlet står på produktlabelen.
  • Medfølger: Følerbånd (Danfoss’ patenterede).
  • Medfølger ikke: Dyse – bestilles separat efter kapacitet.
Til installatøren
  • Driftsgrænser: Temperaturområde -40…10 °C (område N), maks. driftstryk 34 bar, kapillarrørslængde 1.500 mm.
  • Varmgasafrimning: Ventilen tåler ifølge Danfoss de påvirkninger, der normalt opstår ved varmgasafrimning.
  • Dysens kompatibilitet: Dysen passer ifølge Danfoss til alle udførelser af ventilhuset og alle kølemidler; ladningen i det termostatiske element afhænger af kølemiddel og temperaturområde.
  • Loddeadapter: Bruges flare-dysen med loddeadapter, skal dysens filter skiftes til det filter, der er beregnet til loddeadaptere, for at opfylde tæthedskravet i DS/EN ISO 14903:2017. Loddeadaptere til filtertørrere (FSA) må ikke bruges på T 2-tilgangen.
  • Trykudligning: Danfoss angiver, at anlæg med væskefordeler altid skal have udvendig trykudligning (TE 2).
  • PED-kategori: Art. 4, stk. 3, fluidgruppe 2.

Tilbehør

Ofte stillede spørgsmål

Følger dysen med?
Nej. Danfoss sælger det termostatiske element og dysen hver for sig, og dysen vælges efter kapacitet. Til loddeadapter findes en særlig dyse med sit eget filter.

Hvad er statisk overhedning fra fabrikken?
Ventilen er fra fabrikken indstillet til en statisk overhedning på 4 °C, og overhedningen kan justeres.

Kan ventilen bruges ved varmgasafrimning?
Ja. Ifølge Danfoss tåler ventilen de påvirkninger, der normalt opstår ved varmgasafrimning.

Hvilken kapillarrørslængde har ventilen?
1.500 mm.

Kan jeg bruge en loddeadapter på tilgangen?
Ja, men filteret i dysen skal skiftes til det filter, der er beregnet til loddeadaptere – ellers er tæthedskravet i DS/EN ISO 14903:2017 ikke opfyldt. Loddeadaptere til filtertørrere (FSA) må ikke bruges på T 2-tilgangen.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeT 2, termostatisk ekspansionsventil
Danfoss kodenr.068Z3414
KølemiddelR404A/R507A
Tilslutning3/8" flare (tilgang) / 1/2" lodde ODF (afgang)
TrykudligningIndvendig
FlowEnkeltflow
RetningVinkelløb
FlowretningsindikatorPræget envejspil
Statisk overhedning4 °C, justerbar
Maks. driftstryk34 bar
Medietemperatur-40…10 °C (område N)
MedieFluidgruppe 2 (PED)
MaterialeHus i messing; tilslutninger i messing og kobber
Kapillarrørslængde1.500 mm
Nominelle betingelser (område N)Overhedning 6 K, tcond 38 °C, tevap 4,4 °C, tliq 37 °C
PED-kategoriArt. 4, stk. 3
Inkl.Følerbånd
GodkendelseEAC, UA
Nettovægt0,272 kg
Bruttovægt0,294 kg
Mærke
Varenummer470683414
EAN5702422124542
